HVMC2P24

• カタログ
• 圧着
• ねじ止め

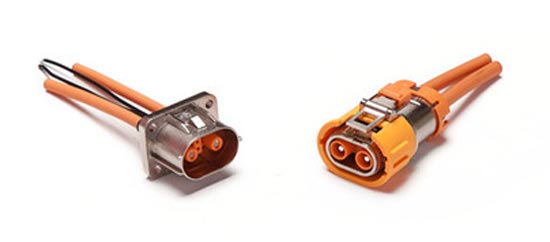

HVMC2P24は、バッテリーシステムなどの幅広いEV/HEV用途向けに開発された、2芯、ストレート形状のメタル製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大32A、適用電線サイズ2.5mm²、4mm²に対応しています。

HVMC シリーズの一覧はこちら

特長

• 定格電圧：1000V DC Max.
• 定格電流@85℃：
  20A　2.5mm²
  32A　4mm²
• 嵌合回数： 50 Min.
• 引張強度： ≤ 100N
• 使用温度： -40°C ～＋140°C
• 保護等級： IP67, IP6K9K、IPXXD (嵌合時)
  IPXXB (非嵌合時)
• HVIL（インターロック）機構を内蔵
• 確実な嵌合を保持するCPA機構付き
• 360°EMIシールド
• EMI/RFI対策（メタルシールド）
