HVSL1200

• カタログ
• 圧着
• ねじ止め

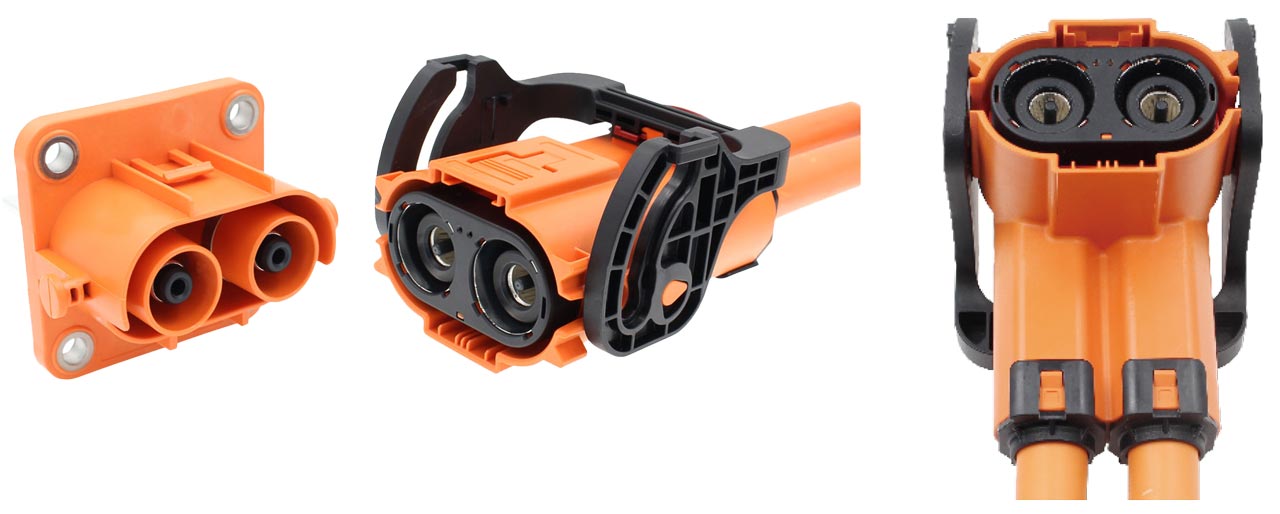

HVSL1200 シリーズは、PDU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、2芯の樹脂製高電圧EVコネクタです。大電流対応 RADSOK®コンタクトの最新仕様（12mm／R4バージョン）を採用しています。

形状はストレートタイプと90°アングルタイプを取り揃え、定格電圧1000V DC、定格電流は最大350A、適用電線サイズ70mm²、95mm²に対応しています。

HVSL シリーズの一覧はこちら

特長

• 保護等級：IP67、IP6K9K（嵌合時）
• タッチプルーフ：IP2XB
• HVIL（インターロック）機構付きあり
• 360°EMI シールド
• キーコード（誤嵌合防止用）：A/B/C
• 2 重ロック構造（CPA）
• 参照規格：USCAR-37（USCAR-2）

仕様

• 嵌合離脱力：< 100N
• 使用温度範囲：− 40℃～＋125℃
• 定格電圧：1000V DC Max.
• 嵌合耐久性：50 回
• 定格電流：250A　70mm²
  350A　95mm²
• 絶縁抵抗：> 200 MΩ
• 耐電圧：3000V AC
