HVSL633

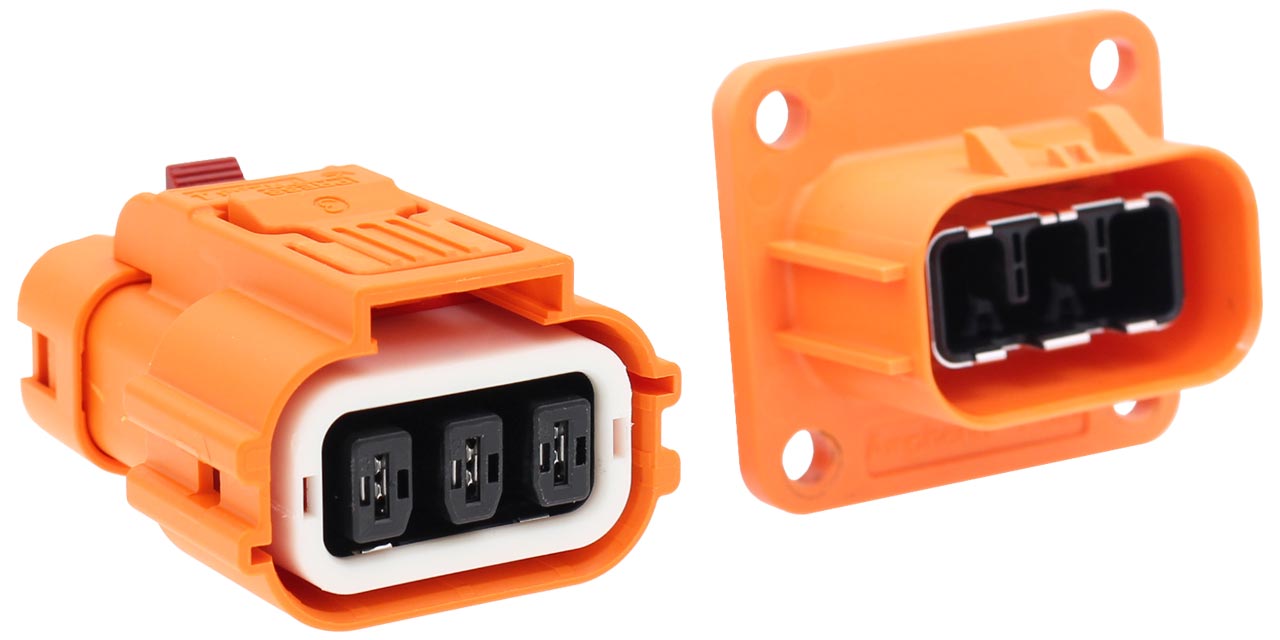

HVSL633 シリーズは、バッテリーシステムなどの幅広いEV/HEV用途向けに開発された、3芯、ストレート形状の樹脂製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大40A、適用電線サイズ2.5mm²~6mm²に対応しています。

HVSL シリーズの一覧はこちら

特長

  • 保護等級:IP67(嵌合時)
  • タッチプルーフ:IP2XB
  • HVIL(インターロック)機構付きあり
  • 360°EMI シールド
  • キーコード(誤嵌合防止用):A/B/C/D/E
  • 2 重ロック構造(CPA)
  • 参照規格:USCAR-37(USCAR-2)

仕様

  • 嵌合離脱力:< 100N
  • 使用温度範囲:− 40℃~+125℃
  • 定格電圧:1000V DC Max.
  • 嵌合耐久性:50 回
  • 定格電流:23A 2.5 mm²
    32A 4 mm²
    40A 6 mm²
  • 絶縁抵抗:>200 MΩ
  • 耐電圧:3000V AC
