HVSLS600

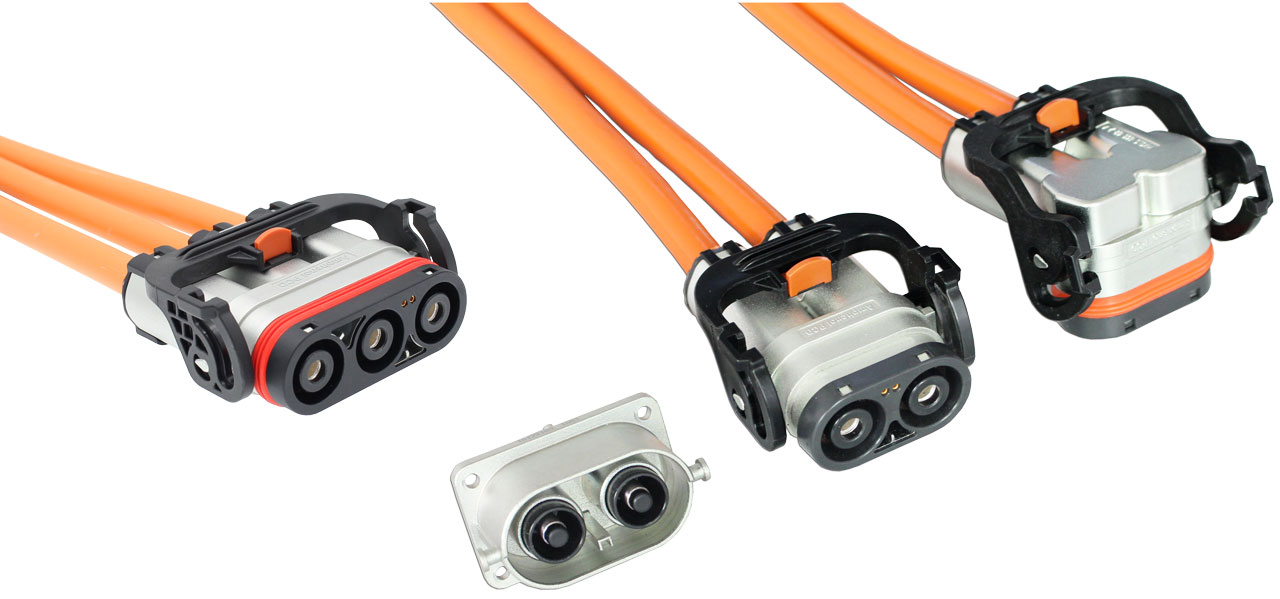

HVSLS600 シリーズは、PDU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、2芯、3芯のメタル製高電圧EVコネクタです。形状はストレートタイプと90°アングルタイプを取り揃え、定格電圧1000V DC、定格電流は最大120A、適用電線サイズ70mm²、95mm²に対応しています。

特長

  • 定格電圧:1000V DC
  • 定格電流@70℃:
    80A  16mm²
    120A 25mm²
  • 芯数:2芯、3芯
  • 保護等級:IP67、IP6K9K(嵌合時)
  • 嵌合耐久性:50回
  • 使用温度:-40°C~+125°C
  • 複数キーコード(誤嵌合防止)
  • タッチプルーフ構造(IP2XB)
  • HVIL(インターロック)機構を内蔵
  • CPAロック機構(半嵌合防止):有
  • 結線:バスバー
  • RoHS適合
