ISOBUS規格コネクタ- ISO 11783-2適合

  • 圧着

ISOBUS規格コネクタ-ISO 11783-2適合

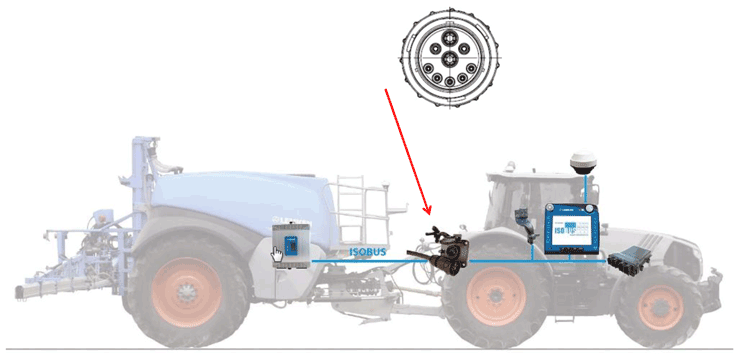

スマート農業を実現する上で、トラクタと作業機の間の高度なデータ連携が不可欠になっています。
情報通信の連動制御により、トラクタの走行速度に合わせて作業機の速度を制御したり、お互いの作業経路を調整できるようになるなど、より高効率で付加価値の高い農業が可能になります。

トラクタと作業機のメーカを問わず、確実に情報通信ができるよう、世界共通規格「ISOBUS(ISO 11783-2)」が整備され、現在、中型・大型のみならず、小型機種においても、ISOBUS規格の農業機械の導入が進んでいます。

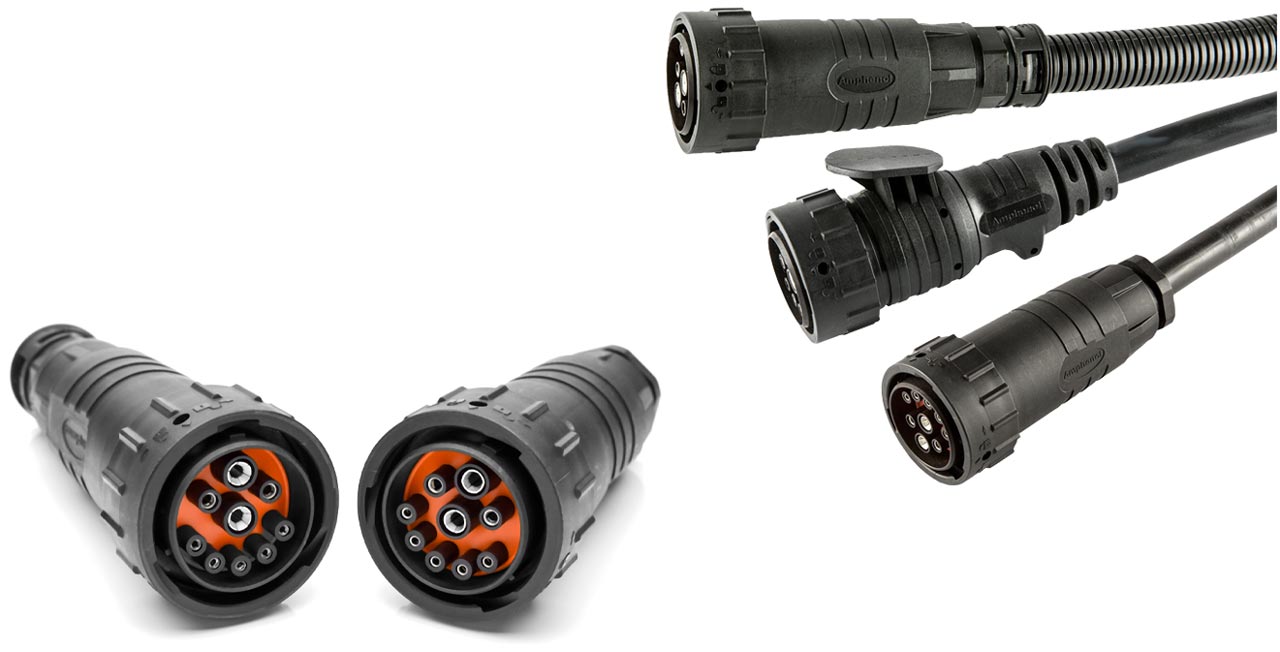

アンフェノールは、建機、農機仕様の耐環境コネクタの技術を結集し、ISO 11783-2適合のISOBUS規格コネクタを開発しました。本コネクタは、電源と信号を複合しており、トラクタと作業機の絶え間ない情報通信を可能にします。過酷なアプリケーション向けに最適化されており、UL94規格適合の樹脂ハウジング、バヨネット式のクイック嵌合、IP67 / IP6K9Kの防水防塵性などの特長を有しているほか、最大で90Aの電源供給に対応します。

仕様

芯数 2+2+4+1
コンタクトサイズ #8(2)+#12(2)+#16(5) ※#16コンタクトの内、1個は結線されて出荷されます。
適用電線サイズ #8(2): 6/10/16mm²
#12(2):2.5mm²
#16(4):0.5mm²
定格電圧 24V DC
定格電流(1コンタクトあたり)@+40℃ #8 コンタクト: 50A (6mm²) / 70A (10mm²) / 90A (16mm²)
#12 コンタクト: 25A (2.5mm²)
汚染度 3
使用温度範囲 コネクタ:-40℃~+125℃ オーバーモールド:-20℃~+85℃
保護等級(嵌合時) IP67 / IP6K9K
嵌合耐久性 100回 Max.
嵌合方式 バヨネット

※オーバーモールドケーブルの使用温度範囲内に限定されます。

材質

ハウジング ポリアミド 黒色(UL94 V - 0 )
オーバーモールド ポリウレタン 黒色(UL94 V - 0 )
インサート ポリアミド 黒色(UL94 V - 0 )
シーリング NBR、シリコン
コンタクト 銅合金(ニッケルめっき、あるいは金めっき)
