LEVITATE®

LEVITATE®

UAV(無人航空機)の高機能化と市場拡大に伴い、搭載機器には軽量化・小型化に加え、安定したRF信号伝送性能と調達性が求められています。特に、通信・航法・監視などのシステムでは、限られた搭載スペースや重量制約の中で、信号品質を確保することが重要です。

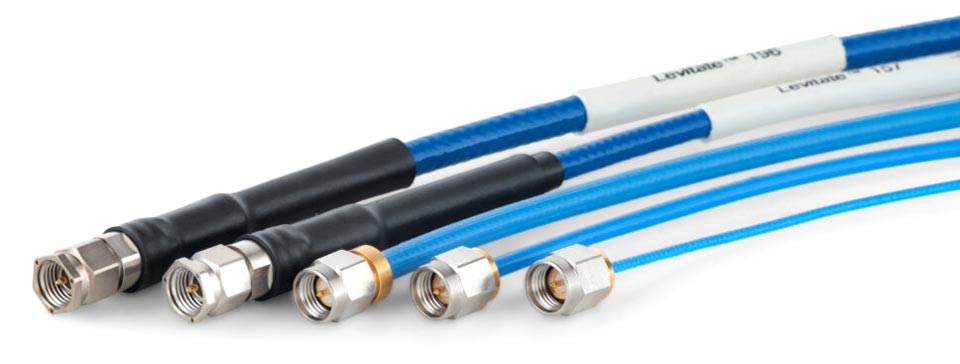

LEVITATE®は、こうしたUAV市場のニーズに応えるために開発された超軽量RFケーブルアセンブリシリーズです。従来の航空宇宙向け高性能ケーブルと一般的な商用同軸ケーブルの間に位置するソリューションとして、軽量設計・優れたシールド性能・低コスト・安定した供給体制のバランスを追求しています

柔軟性に優れた機器内部配線向けの小径モデルから、アンテナとLRU(ライン交換可能ユニット)間の接続に適したモデルまで、5種類をラインアップしており、防衛・商用UAVの幅広い用途に対応します。

特長

  • UAVの量産化に求められる低コストとRF性能を両立
  • 軽量化を重視した材料選定と構造設計により、ケーブル重量を削減
  • 最大40 GHzに対応し、低損失で安定したRF信号伝送を実現
  • 優れたシールド性能により、電磁干渉やクロストークの低減に貢献
  • 小径モデルはコネクタ直後から曲げられる柔軟な構造を採用し、狭小スペースでの配線・実装を容易に
  • 最大周波数8~40 GHzの5種類をラインアップし、機器内部配線からアンテナ接続まで幅広い用途に対応
  • コネクタやインターフェース、接続角度など、用途に応じたカスタム仕様にも対応

主な用途

  • 飛行制御
  • 自動操縦
  • 通信・航法・識別
  • 電子戦
  • カメラ・映像伝送
  • テレメトリ
  • 監視・偵察
  • 気象観測

製品ラインアップ・仕様比較

LVT047、LVT086、LVT141は、柔軟性に優れた構造により、限られたスペースでの機器内部配線に適しています。
一方、LVT157、LVT196は、超軽量設計により、アンテナとLRU(ライン交換可能ユニット)間のRF信号伝送に適しています。

最大周波数 ケーブル外形 柔軟性 信号損失 重量 温度特性
LVT047 40 GHz 1.55 mm
LVT086 40 GHz 2.67 mm
LVT141 32 GHz 4.14 mm
LVT157 8 GHz 4.0 mm
LVT196 8 GHz 5.0 mm

UAVクラス別対応製品

米国国防総省(DoD)は、無人航空機システム(UAS)を最大離陸重量、運用高度、飛行速度に基づき、5つのグループに分類しています。

UAVクラスの分類

Group 1 小型・軽量UAV

Group 1 | 小型・軽量UAV

最も小型・軽量なクラス。持ち運びや展開が容易で、近距離の監視・偵察、地形把握などに使用されます。

Group 2 小型UAV

Group 2 | 小型UAV

Group 1よりも航続時間や搭載能力が高く、軍事・政府機関による監視や情報収集などに使用されます。

Group 3 中型UAV

Group 3 | 中型UAV

レーダーや電子光学・赤外線(EO/IR)センサーなど、高度な機器を搭載し、情報収集・監視・偵察(ISR)などの任務に使用されます。

Group 4 大型UAV

Group 4 | 大型UAV

長時間の飛行や大型ペイロードの搭載が可能で、監視・偵察から攻撃任務まで、幅広い軍事用途に使用されます。

Group 5 高高度・大型UAV

Group 5 | 高高度・大型UAV

高高度での長時間飛行に対応する大型UAV。広域監視、衛星通信、長距離の情報収集などに使用されます。
