MSD08

MSD08

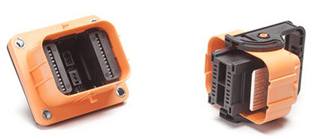

MSD08は、高電圧システムを遮断するために開発された安全で信頼性の高い、サービスプラグです。FUSE内蔵タイプとFUSE無しのタイプがあります。

特長

  • 定格電圧:690V AC(Fuse内蔵)
    1000V DC(Fuse無し)
  • 定格電流:260A@85°C(ヒューズ無し、70mm²ケーブル使用時)
    360A@25°C(ヒューズ無し、70mm²ケーブル使用時)
    110A@85°C(ヒューズ定格:200A、70mm²ケーブル使用時)
    150A@25°C(ヒューズ定格:200A、70mm²ケーブル使用時)
    140A@85°C(ヒューズ定格:350A、70mm²ケーブル使用時)
    195A@25°C(ヒューズ定格:350A、70mm²ケーブル使用時)
  • 嵌合耐久性:50回 Min.
  • 使用温度範囲:-40℃~+85℃
  • 保護等級:IP67、IP6K9K(嵌合時)、IPXXB(非嵌合時)
  • HVIL内蔵

アプリケーション例

MSD07 アプリケーション例
