Micro HDAS シリーズ

  • PCB
  • 圧着

Micro HDASシリーズ

Micro HDAS シリーズは、MIL-DTL-83513規格に準拠した、1.27mmコンタクトピッチのコンパクトなPCBコネクタです。基板対基板(メザニン接続、垂直接続)、基板対ケーブルでの使用が可能で、堅牢性、高耐久性、省スペース性、軽量性を求められる、航空宇宙・防衛、民間航空機などの電子機器に最適です。Micro HDASシリーズは、Nicomatic社EMMシリーズと同一製品です。

特長

  • 4芯~60芯、2列、9サイズ
  • 切削コンタクト採用 (金めっき厚 ピン:0.75μm、ソケット:1.27μm)
  • 定格電流3A、1.27mmピッチ
  • ケーブル接続は適用電線AWG24~AWG30
  • PCB接続は基板厚3mmまで可
  • MIL-DTL-55302G および MIL-DTL-83513Gの要求基準をクリア
  • 基板間7.4mmでメザニン接続可能

4芯~60芯、9サイズ

4芯~60芯、9サイズ

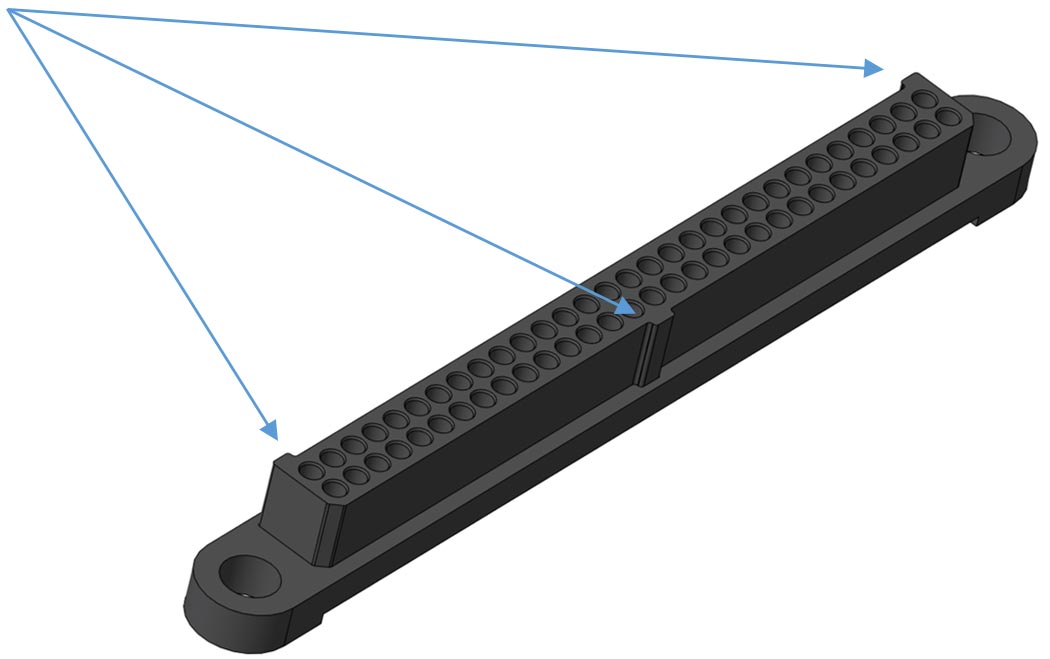

ハウジングはLCP樹脂
極性キー付き

極性キー付き

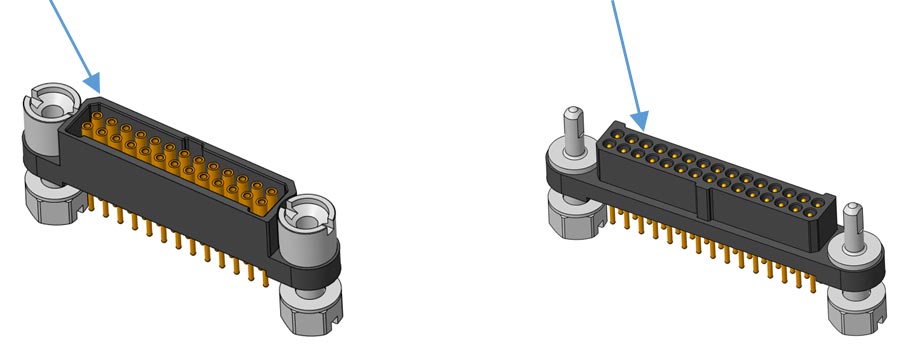

コンタクト保護機構

ソケット側              ピン側

極性キー付き

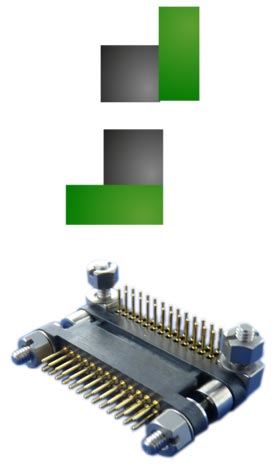

接続形態

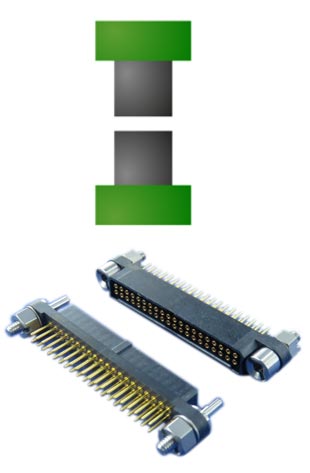

垂直接続

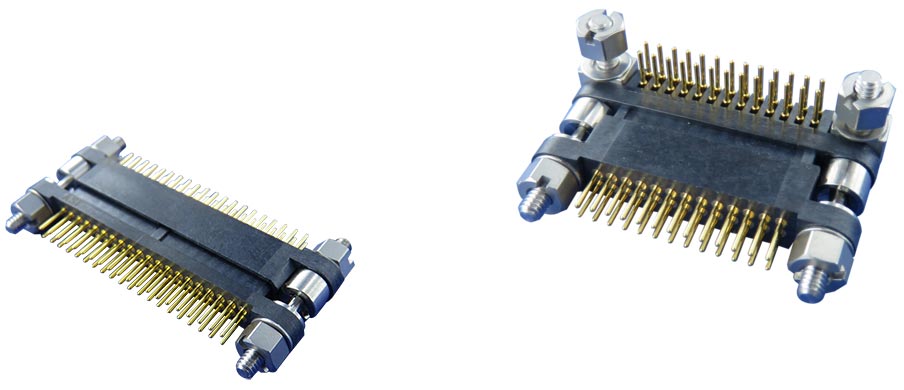

メザニン接続

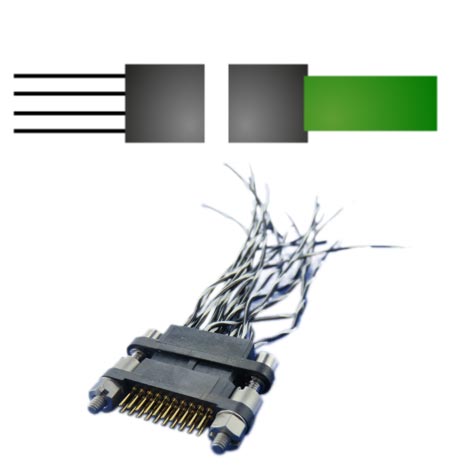

基板対ケーブル接続

Nicomatic社EMMシリーズとのクロスリファレンス例

EMM 型名 Micro HDAS 型名 コネクタタイプ
E221Y30E10 MHDAS2M030YDE10 ピン、30芯、ストレートPCB、E10
E221V30E11 MHDAS2M030YCE11 ピン、30芯、ライトアングルPCB、E11
E221A30E01 MHDAS2M030AE01 ピン、30芯、ケーブル接続 AWG24、E01
E221B30E01 MHDAS2M030BE01 ピン、30芯、ケーブル接続 AWG26、E01
E222Y30E60 MHDAS2F030E60 ソケット、30芯、ストレートPCB、E60
E222V30E61 MHDAS2F030YCE61 ソケット、30芯、ライトアングルPCB、E61
E222Y30E50 MHDAS2F030E50 ソケット、30芯、ストレートPCB、E50
E222V30E51 MHDAS2F030YCE51 ソケット、30芯、ライトアングルPCB、E51
