パンサー シリーズ

パンサーシリーズ

パンサーシリーズは、鉄道車両、建設機械、バッテリーなどの用途に適した大電流コネクタです。
最大105Aに対応した中型サイズのPAシリーズ、最大230Aに対応したヘビーデューティー仕様の大型サイズPBシリーズで構成されています。

防水性、耐衝撃・振動性、低煙・低毒性などの耐環境仕様に適合しており、幅広い温度環境下でご使用いただけます。

PAシリーズ

  • 電流値@30℃:     電源:最大45A*
    信号:最大5A
  • 電流値(UL 1977):電源:最大105A*
    信号:最大5A
    *High conductivity contact使用時。
      詳細はカタログのディレーティングカーブをご参照ください。
  • 動作電圧:1600 V rms
  • 防水性:IP65、IP67、IP68、IP69K
  • 嵌合耐久性:最大1000回
  • 使用温度範囲:-55℃~+200℃
  • 適合規格:EN45545-2 HL3(R22/R23)
    FAR 25.853
    NFF 16-101/102
    その他各種振動・衝撃試験、塩水噴霧などの耐環境試験

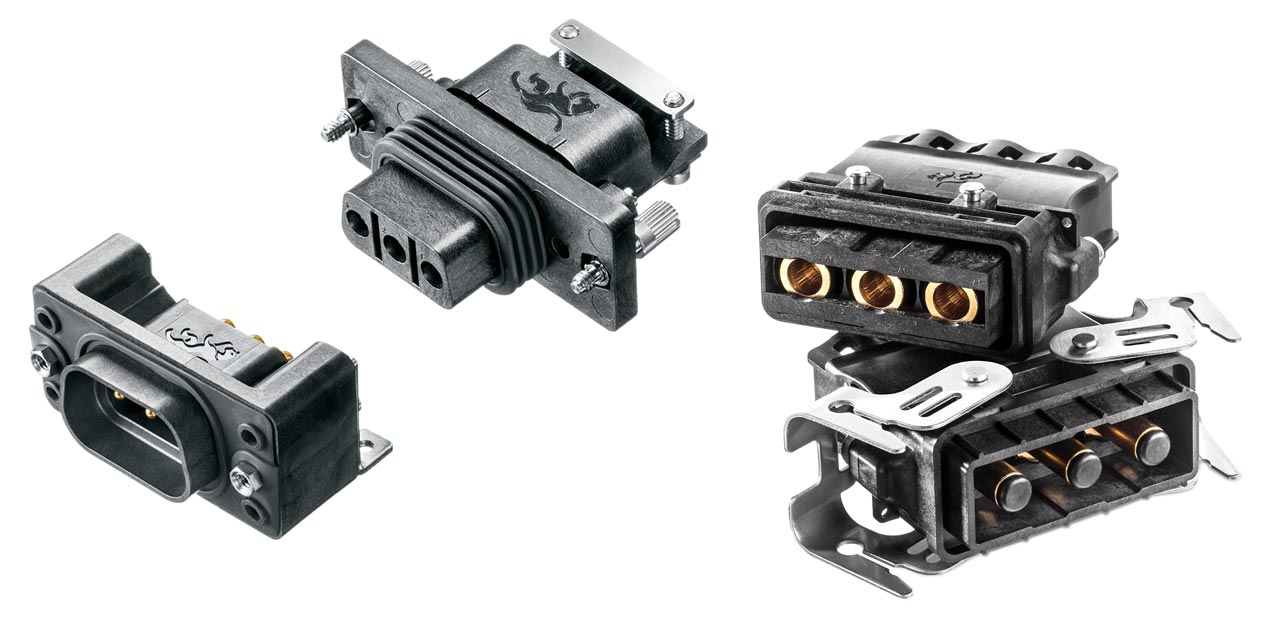

パンサーシリーズ PAシリーズ

インサート配列

PAシリーズ

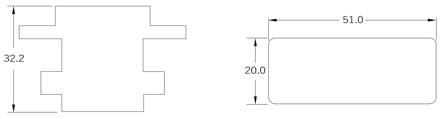

外形寸法図

単位:mm
すべての寸法は参考値です。

PAシリーズ 外形寸法図

豊富な組合せ

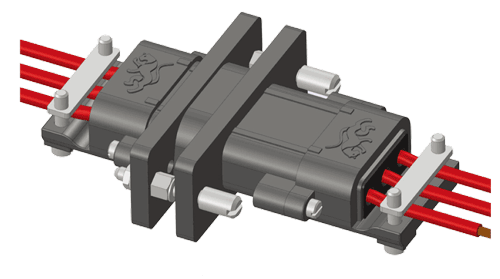

ケーブル対ケーブル接続
ケーブル対ケーブル接続

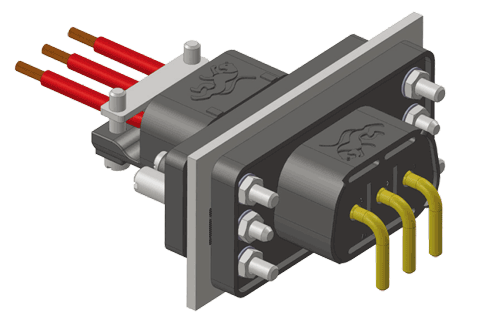

ライトアングル対パネル取付け
ライトアングル対パネル取付け

PBシリーズ

  • 電流値@30℃:     電源:最大110A*
  • 電流値(UL 1977):電源:最大230A*
    *High conductivity contact使用時。
      詳細はカタログのディレーティングカーブをご参照ください。
  • 動作電圧:1600 V rms
  • 防水性:IP65、IP67、IP68、IP69K
  • 嵌合耐久性:最大500回
  • 使用温度範囲:-55℃~+160℃
  • 適合規格:EN45545-2 HL3(R22)
    FAR 25.853
    NFF 16-101/102
    その他各種振動・衝撃試験、塩水噴霧などの耐環境試験

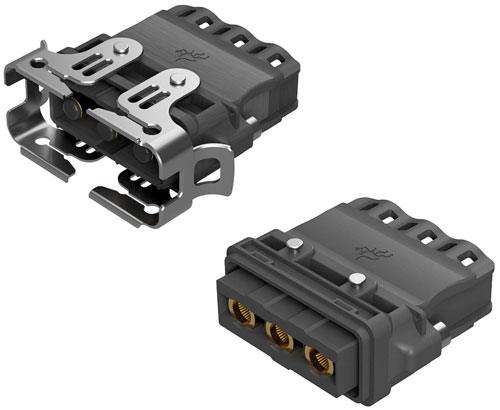

パンサーシリーズ PBシリーズ

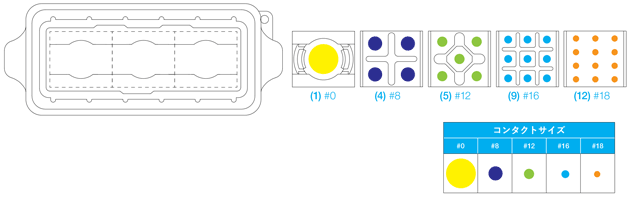

インサート配列

PBシリーズ

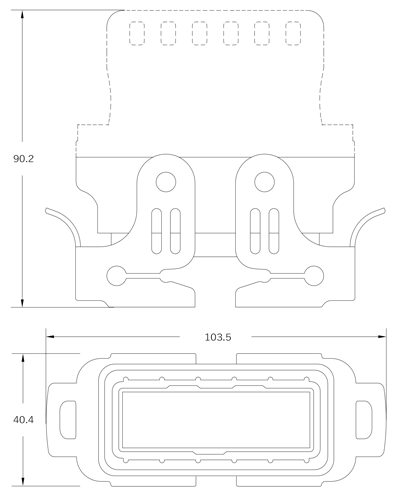

外形寸法図

単位:mm
すべての寸法は参考値です。

PBシリーズ 外形寸法図

パンサーシリーズ カタログ
