PL シリーズ

PL シリーズ

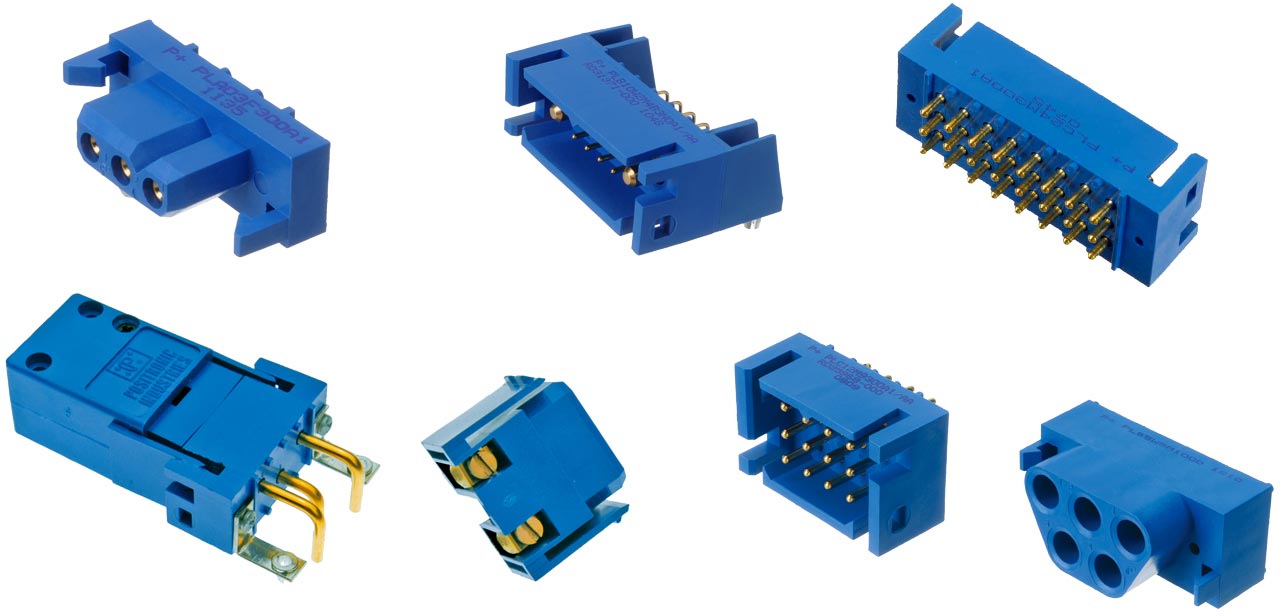

PL シリーズは、堅牢なガラス繊維強化ポリエステル製で成形された、コンパクトなパワーコネクタです。コンタクト配列が1列、2列、3列の3種類のハウジングをラインアップしており、#16のコンタクトを柔軟に組合せすることができます。

また、多様な取付け方法に対応できますので、お客様の仕様に応じた最適な接続システムを提供できます。蓄電池やロボット掃除機など、幅広い産業機器用途で採用されています。

製品ラインアップ

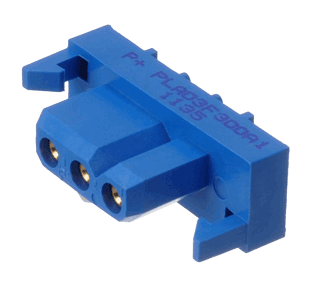

PLA 1列タイプ

PLA

芯数:03, 04, 06, 08

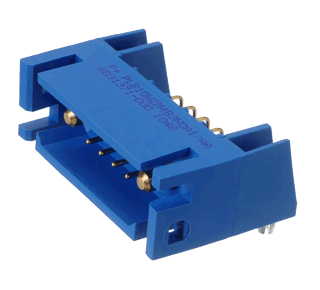

PLB 2列タイプ

PLB

芯数:06, 08, 12, 16, 20

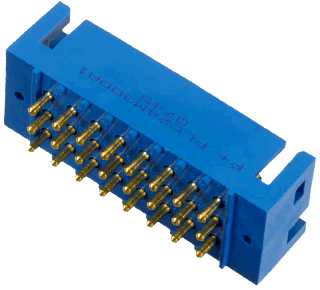

PLC 3列タイプ

PLC

芯数:09, 12, 18, 24, 30

PL シリーズ カタログ

一般仕様

  • 結線方式:圧着タイプ、ストレートPCBタイプ、ライトアングルPCBタイプ
  • コンタクトサイズ:#16
  • 絶縁体材質:ガラス繊維強化ポリエステル(UL 94V-0)
  • コンタクト材質:銅合金
  • コンタクトめっき:以下のいずれか
    ニッケル下地に金フラッシュ
    ニッケル下地に金めっき 0.76μm
    ニッケル下地に金めっき 1.27μm
  • 適合規格:CUL #E49351

性能特性

  • 動作電圧:600 VAC(UL /CSA)

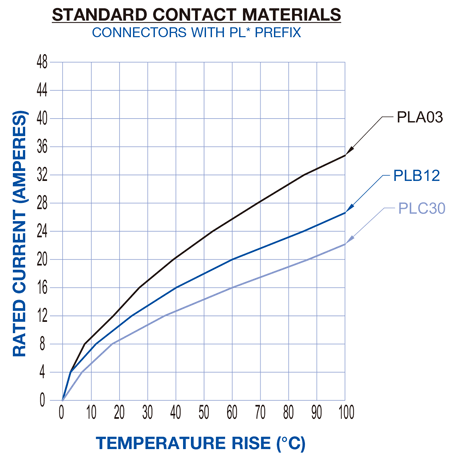

  • 定格電流:下記ディレーティングカーブを参照
  • 接触抵抗:1 mΩ(IEC 60512-2, test 2a)
  • 絶縁抵抗:5.0 GΩ (IEC 60512-2, test 3a,method A.)
  • 嵌合回数:500回 (IEC 60512-5)
  • 使用温度範囲:-55℃~+125℃

PL シリーズ 性能特性

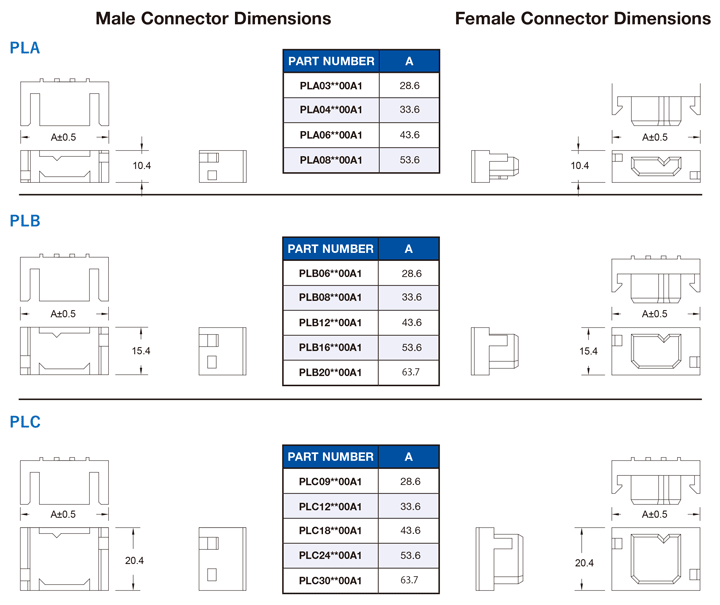

外形寸法図

単位:mm
すべての寸法は参考値です。

PL シリーズ 外形寸法図

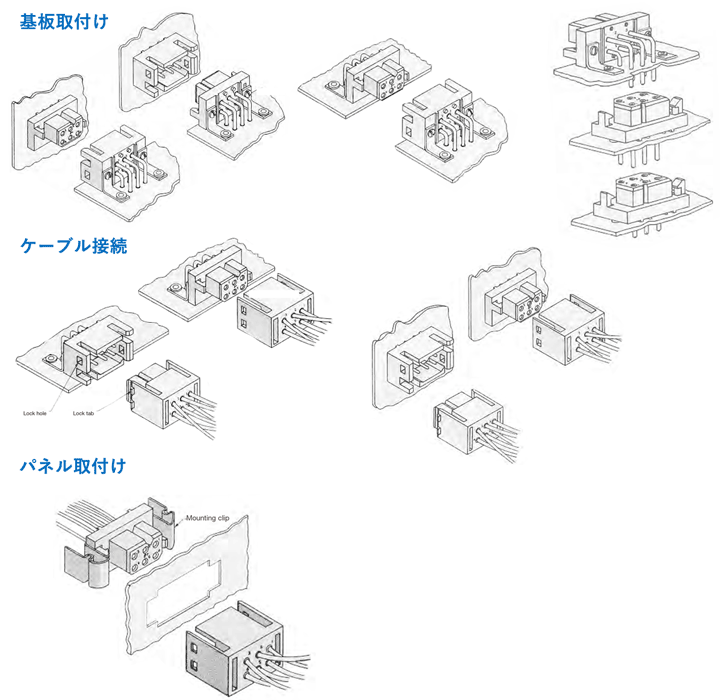

取付け方法(例)

PL シリーズ 取付け方法(例)
