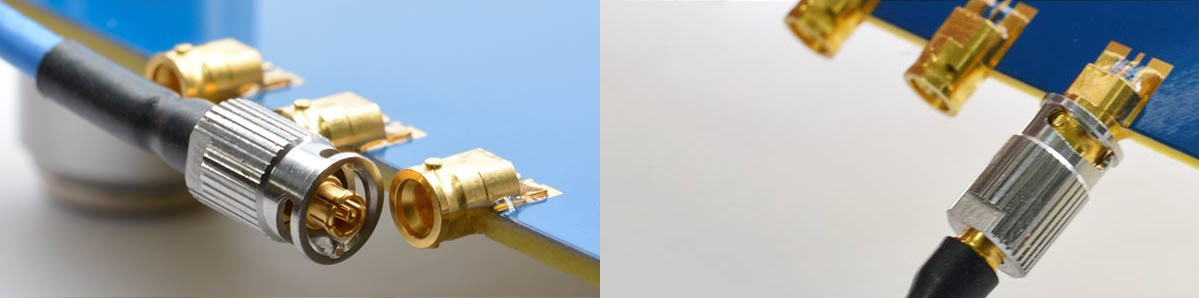

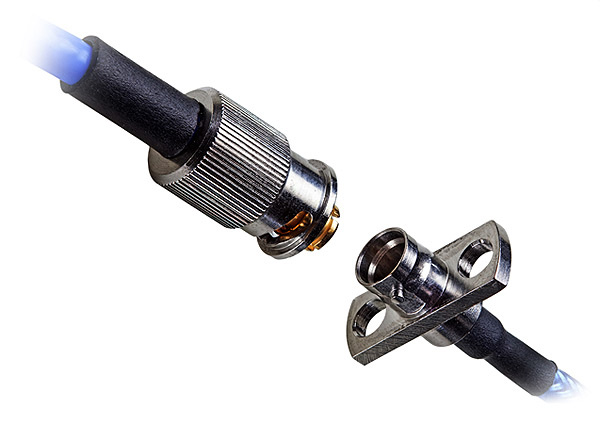

QB (QuarterBack®) シリーズは、65GHzまでの高周波をカバーする、ワンタッチバヨネット嵌合の小型同軸コネクタです。コネクタの離脱は1/4回転のバヨネット式のために、引抜力が大幅に低減されます。プッシュオン式のSMP/SMPMコネクタのように離脱に専用ツールを必要としませんので、基板の半田接続部にダメージを与えることなく、簡単に何度も抜き差しできます。

特長

  • 標準のSMP/SMPMインターフェイスながら、1/4回転のバヨネット嵌合
  • 周波数帯 40GHz(SMP)、65GHz(SMPM)
  • ケーブルコネクタ(メス)側は細径1.2、2.2mmのフレキシブル同軸ケーブルを採用
  • オス側には、標準のSMP/SMPMコネクタも適用可

利点

  • 標準のSMP/SMPMに比べて極めて低い嵌合離脱力のため、基板の半田接続部への負荷を最小化
  • 嵌合時はバネにより常に押圧状態のため、耐振動性に優れた構造
  • フルディテントのSMP/SMPMに比べて、抜き差しへの耐性が大幅に向上

用途

  • ベンチテスト用
  • 高振動の環境下での使用
  • 頻繁な抜き差しが必要な用途

性能

  SMP SMPM
電気特性 インピーダンス 50Ω 50Ω
周波数 40GHz 65GHz
VSWR 1.15:1 @ 26.5 GHz typ.
1.5:1 @ 40 GHz typ.
1.10:1 @ 26.5 GHz typ.
1.30:1 @ 50 GHz typ.
機械特性 嵌合耐久性 1000回 Min. 500回 Min.
使用温度範囲 -65℃~+165℃ -65℃~+165℃
QB シリーズ カタログ QBシリーズの品番検索は、こちらから >
