携帯型ハブスイッチ

携帯型ハブスイッチ

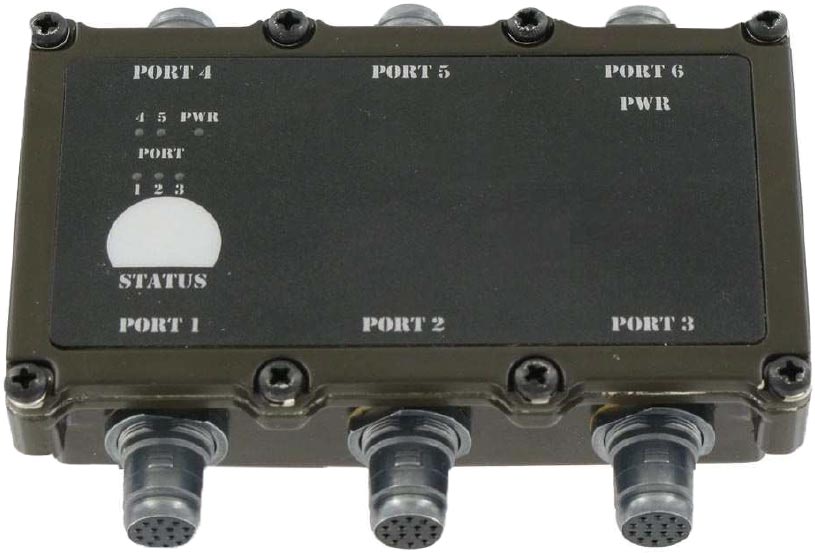

RES-SMARTUSBは、LAN、USB、シリアル通信を統合した野外通信ネットワークに最適な携帯型ハブスイッチです。小型軽量で、且つ複合的な機能を一体化させた個人装備デバイスとして開発されました。ナビゲーションシステム、バッテリー、ヘッドセット、各種警戒センサ、ナイトビジョンなどと共にウェアラブルなサイズ、重量でありながら、野外通信に必要とされる耐環境性と堅牢性を備えています。

特長

  • 各ポート
    • 6ポート×10/100(高速イーサネット)
    • 最大7ポート×USB2.0
    • 1 x Serial, RS-232 to USB
    • 1 x Smart Batteries SoC (SMBUS V.2.0), I²C to USB
    • 1 x External power source input
  • システム概要
    • バッテリー用にSoCを供給(SMBUS経由で、USB出力)
    • Serial RS-232を供給(USB出力)
    • 6×イーサネットスイッチ(USB出力)
    • 0.5A(各USBポート)の電源供給
    • 主なUSBポートは以下に接続
      -6×Switched 10/100ポート
      -最大7 x USB 2.0ポート
      -1×RS-232
      -1×SMBUS V.2.0 / I²C
      -6×Switched 10/100ポート
      -最大0.5A(各USBポート)
  • コネクタ
    • 6×SCE2-B-76-A-07-14-SN、14芯SCEコネクタ
  • シャーシ
    • コンダクションクールに対応(カスタムで、ヒートシンク内蔵も対応可能)
    • アルマイト処理、MIL-A-8625, Type II, Class 2
  • 適合規格
    • MIL-STD-461E, MIL-STD-810F/G/GM, IP68
  • 使用電圧
    • 5VDC (USB) インプット(Port No.1)
携帯型ハブスイッチ カタログ
