小径フランジのD38999コネクタ

小径フランジのD38999コネクタ

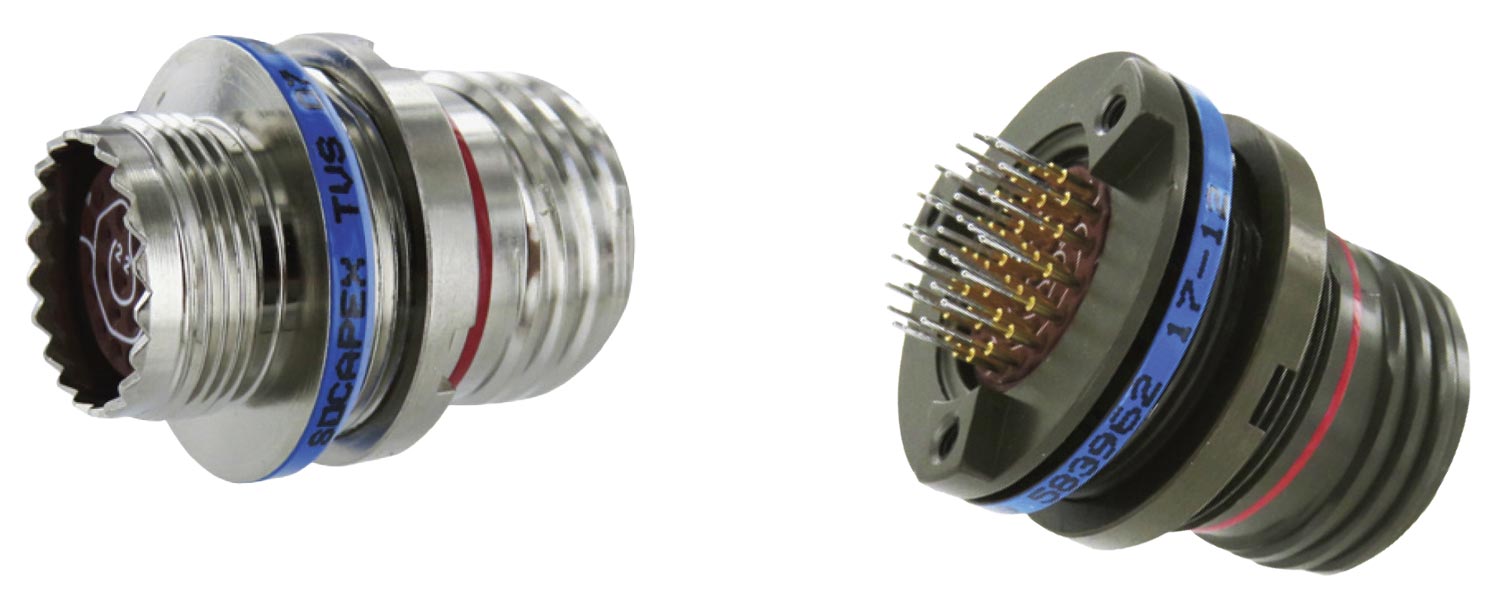

小径フランジD38999は、小型、軽量化が必須のアプリケーションに最適なD38999ジャムナットレセプタクルです。MIL-DTL-38999シリーズIIIレセプタクルと同等の性能、インサートアレンジを用意しており、MIL-DTL-38999シリーズIIIプラグと嵌合できます。コンタクトは、圧着タイプ、PCテイルタイプを揃えており、ご要望に応じてスタンドオフシェルもご利用頂けます。

特長

  • 標準のジャムナットレセプタクルに比べ、装置パネル面のコネクタ取り付け面積を40%削減
  • 標準のスタンドオフシェルに比べ、20%軽量
  • D38999シリーズIIIプラグ及びキャップと嵌合
  • コンタクトは圧着コンタクト、PCテイルコンタクトの2種類から選択可
  • スタンドオフシェル選択可
  • ジャムナットにより装置パネル面に固定

従来品との比較

従来品との比較

    標準スタンドオフシェル            小径フランジスタンドオフシェル

質量比較例

標準スタンドオフシェル      型式:TV07WCI15-35P F459 40.7g

小径フランジスタンドオフシェル  型式:TV07WCI15-35P F059 32.7g

20 (8g)の軽量化を実現

マーケット&アプリケーション

  • C4ISR, 野外通信,軍用車両
  • ミサイル,無人機
  • アビオニクス
  • 艦艇
  • 野外ネットワーク用イーサネットスイッチ,無線機,コンピュータ
小径フランジのD38999コネクタ データシートダウンロード
