SSL シリーズ
SSL シリーズは、LED照明モジュールの内部接続に最適な小型・低背設計の基板コネクタです。LED照明の電源接続部やLEDモジュール基板間において、簡単で確実な接続を実現します。

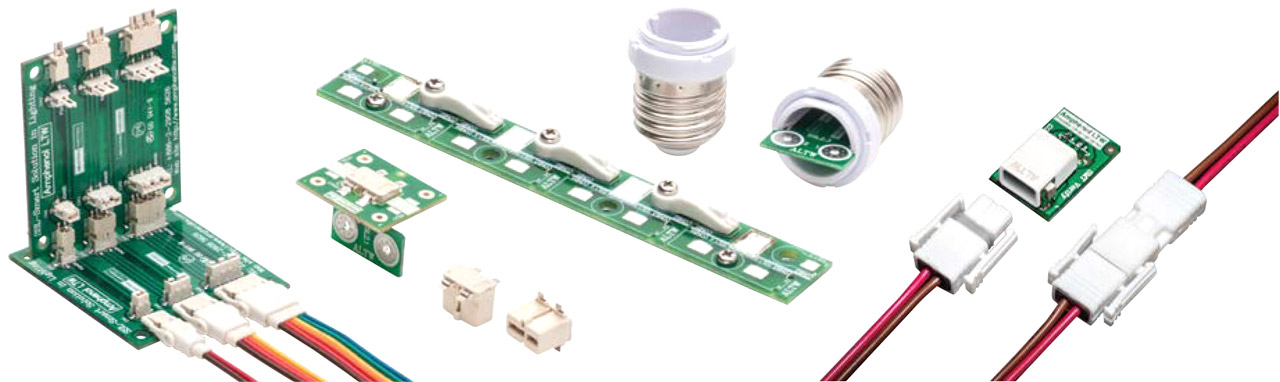

本カタログでご紹介する非防水のSSL 1.1とIP68適合のSSL 1.2のほか、基板間を連結するブリッジタイプ、スルーホールタイプ、E26/E27口金LED電球用など、多彩なラインアップを取り揃え、急速に拡大するLED照明用コネクタの需要にお応えします。
仕様
下記に示す仕様以外の製品もお選びいただけます。
詳細は弊社までお問合せください。
| ラインアップ | SSL 1.1 | SSL 1.2 |
|---|---|---|
| 製品外観 |  |
 |
| 嵌合方式 | 基板対基板、基板対電線、電線対電線 | 基板対電線、電線対電線 |
| 保護等級 | − | IP68（水深 1m/24時間） |
| 使用温度 | PCB取付け：－40℃～+105℃ ケーブルアセンブリ：－40℃～+100℃ |
－40℃～+105℃ |
| 接触抵抗 | ≤20m | ≤20m |
| 絶縁抵抗 | ≥1000M（250Vdc） | ≥1000M（500Vdc） |
| 嵌合耐久性 | 100回 | 30回 |
| ブレークダウン電圧 | 1200 Vac | 1500 Vac |
| 対応規格 | UL1977/cUL/CSA C22.2 | UL1977/cUL/CSA C22.2 |
