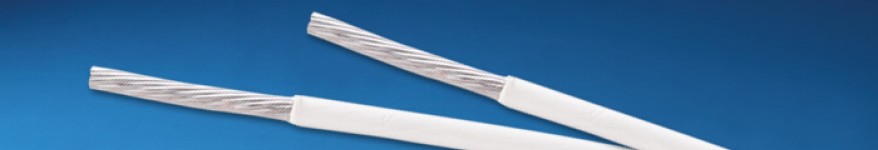

Seamless™ M22759/80-/92 (SAE AS22759/80-/92)

従来の絶縁材料であるポリイミドやXL-ETFEは、耐熱性や耐薬品性に優れる一方で、加水分解や機械的クラック、さらには重量の増加といった課題を抱えていました。

Seamless™は、これらの制約を克服し、軽量化と省スペース化を実現したテープラップ構造のPTFE絶縁ケーブルです。テープラップの利点をすべて備えつつ、押出成形品のような滑らかな外観と優れた施工性を両立。継ぎ目の干渉がないため、再配線時の損傷リスクも軽減します。また、260℃の高温環境に対応し、アーク耐性にも優れています。

Seamless™は、AS22759/80～/92およびNEMA WC27500の全要件を満たしており、機体配線などの軽量・省スペース化が求められる用途はもちろん、汎用的な高信頼ケーブルとして、あらゆる航空宇宙・防衛アプリケーションにおいて高い性能を発揮します。

特長

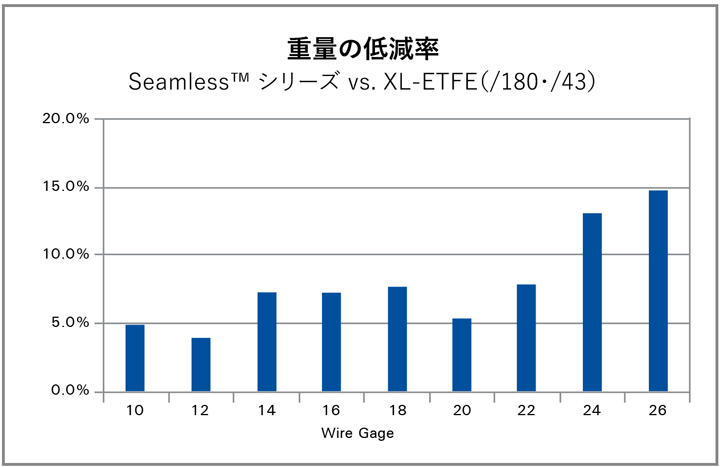

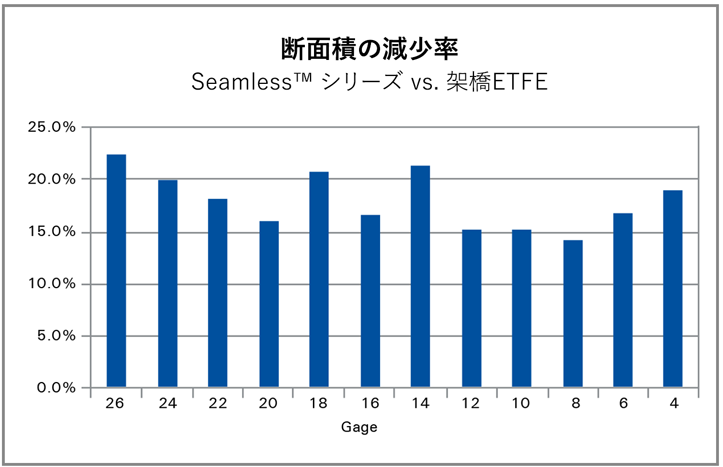

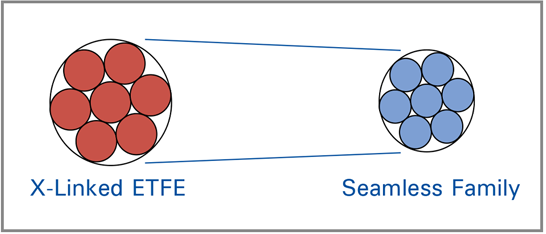

押出成形絶縁ケーブルと比較し、軽量・省スペース

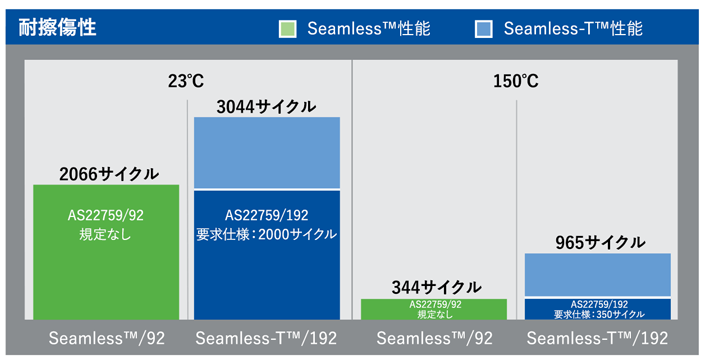

優れた擦り傷耐性（スクレープアブレーション）

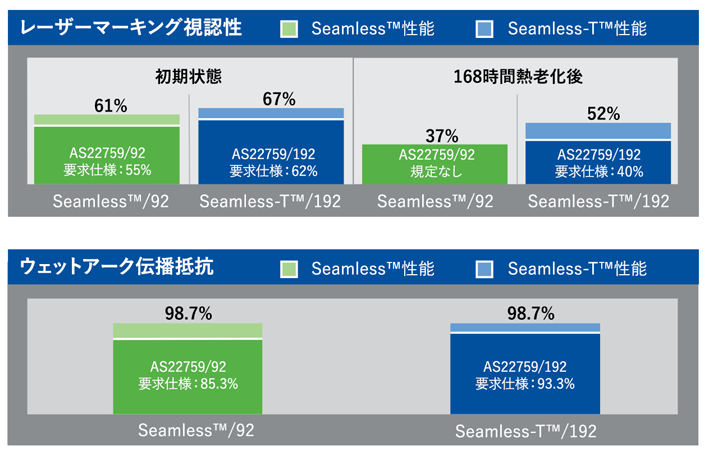

鮮明で耐久性の高いレーザーマーキング対応
高い加水分解耐性を備えており、湿度環境下でも安定動作
アークトラッキングや擦れへの強さに優れ、信頼性を確保
層間接着性が高く、長期安定性に貢献
低アウトガス特性により、真空・高純度環境でも使用可能

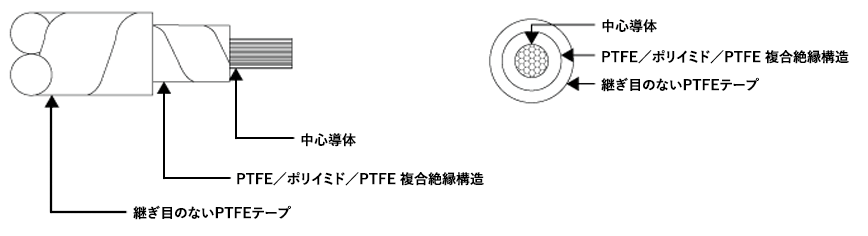

ケーブル構造

中心導体	より線ニッケル導体
絶縁体および外被	PTFE／ポリイミド／PTFEの三層構造およびSeamless T™ PTFEテープ

電気特性	電圧	600V
電気特性	直流抵抗	1.26～41.3オーム／1,000フィート（Ω/1000ft）
機械特性	質量	約1.93～45.25 kg／km
機械特性	ケーブル外径	約0.86 mm～約3.12 mm
環境特性	使用温度範囲	－55℃～＋150℃（錫めっき）
		－55℃～＋200℃（銀めっき）
		－55℃～＋260℃（ニッケルめっき）
