スターラインシリーズ -防爆コネクタ-

UL、CSA、IP68、CE認定など各種規格に適合し、ATEX指令ゾーン1の危険な環境下での使用にも可能な防爆性能を備えたスターラインシリーズ。掘削機、ボーリングマシン、石油プラント工場、発電所、トンネル工事現場等で、圧倒的な採用実績がございます。

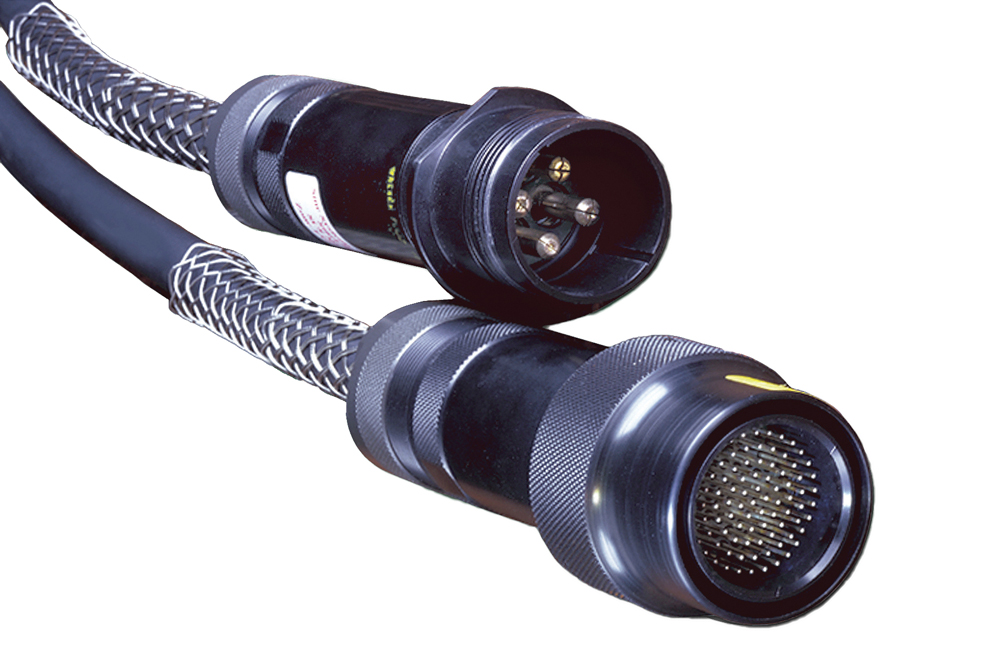

Star-Line シリーズ

Star-Line シリーズは、地上における最も過酷な場所での使用を想定して設計された、高気密性の耐環境コネクタです。特に、プラント、石油産業向けでは、その優れた信頼性、安全性、そして幅広い製品ラインアップにより、世界市場において圧倒的な採用実績がございます。

特長

  • 大電流対応かつ高密度配列が必要な制御用途に最適なコネクタ(最大1135A対応)
  • 車両の車庫入れ時など、外部電源供給に最適
  • 絶縁耐力1800V, 耐熱性397℃の硬質陽極酸化処理されたアルミ削り出しのシェル
  • 最大300PSIの気密性、摂氏125℃での継続動作、塩水噴霧300日
  • IP68の防水性
  • 強靭な耐油、耐酸、耐アルカリ性
  • 二条ねじによるスムーズな嵌合離脱
  • 半田、圧着、気圧端子
  • ワイドなケーブル径に適合
  • 豊富なインサート配列
  • UL、CSA規格1682に適合
  • RoHS対応品あり

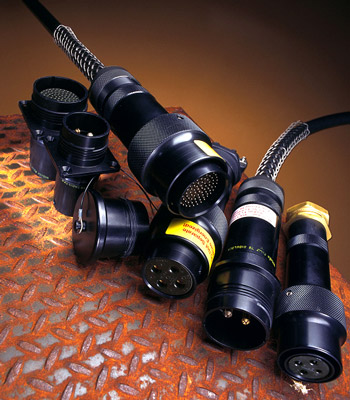

Star-Line EX シリーズ

Star-Line EX シリーズは、Zone 1-llc危険環境レベルでの使用が可能な防爆コネクタです。

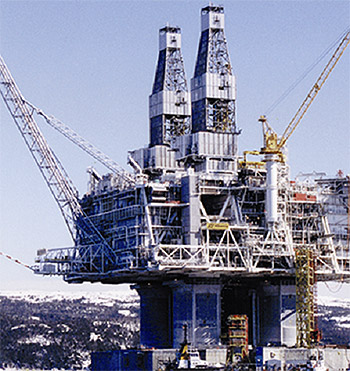

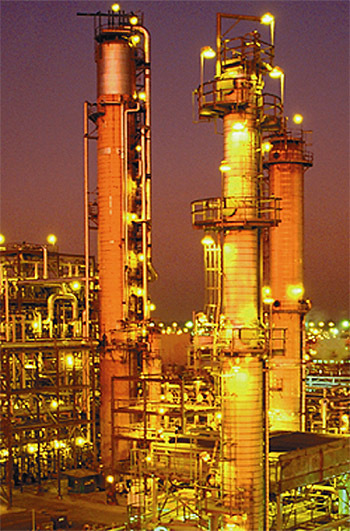

特に、石油化学精製所、陸上及び海洋掘削機システム等の設備には、独占的に使用されております。

特長

Star-Line シリーズの特長に加えて、

  • EXグランド付きATEX指令ゾーン1-llC適合防爆仕様コネクタ
    認証コード 03ATEX1101X
  • CENELEC IP68-8 Rated プラグ及びレセプタクル EEx de llc T6

があります。
