TCAT-6

TCAT-6

特長

  • 屋外用シールドケーブル
  • TCAT-6-DB (直接埋設用)- 31871
  • TCAT-6 (屋外用)- 31872

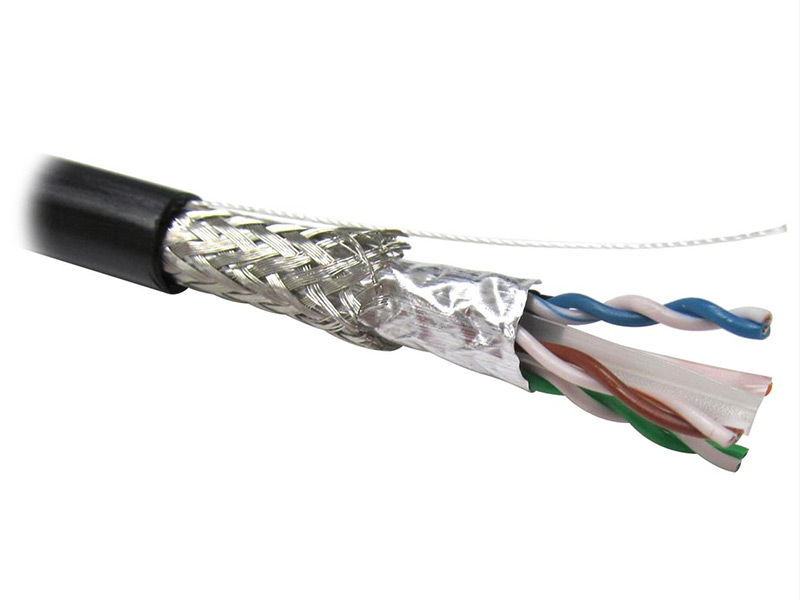

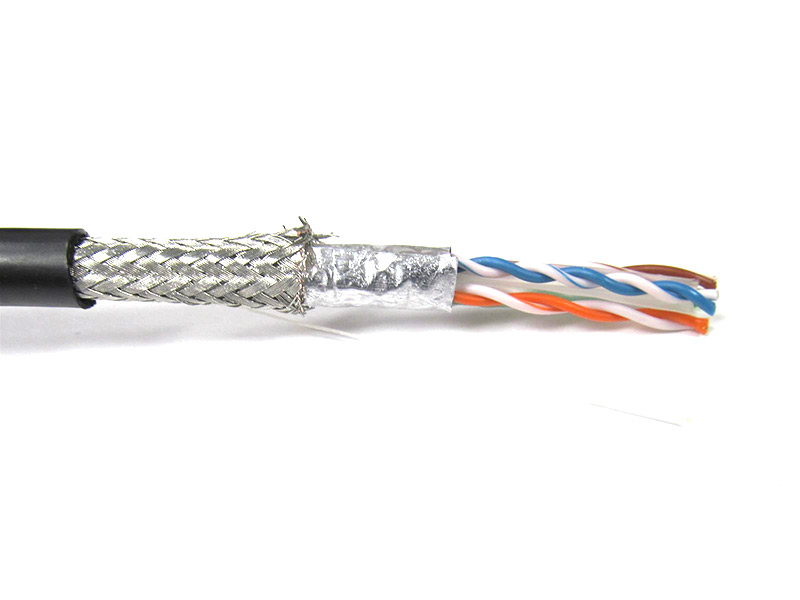

  • 錫めっき銅ブレイドによる高被覆率の外部シールド
  • 90 dBのシールド効果

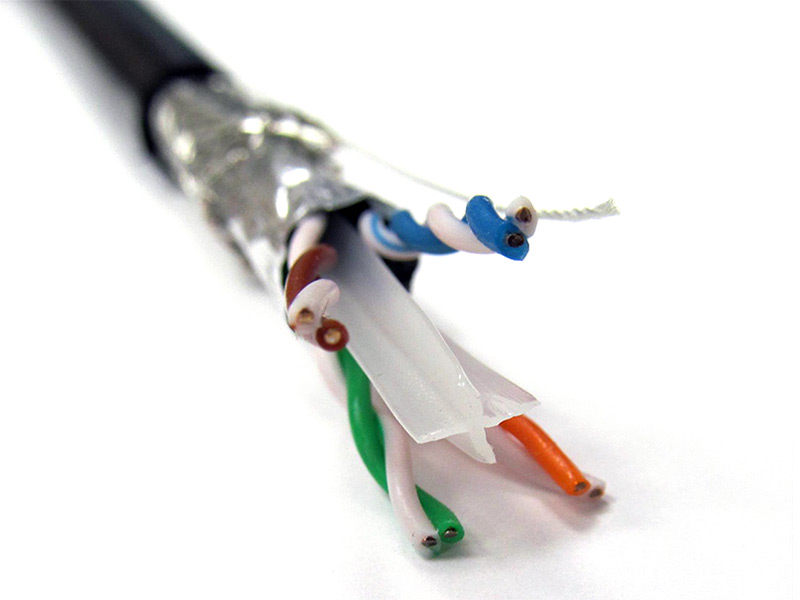

  • ケーブルジャケットのストリップを容易にするリップコード※
  • 黒色PEジャケットにより優れた耐候性を実現

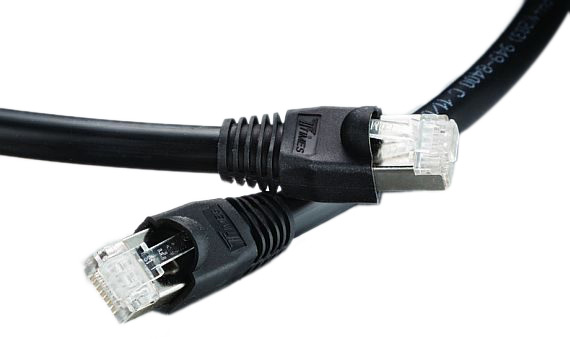

  • TCAT-RJ45コネクタを付けて、ケーブルアセンブリで提供

※ケーブルの素線を切断することなくジャケットをストリップし易くするタコ糸のようなもの(引き裂きひも)

TCAT-6 TCAT-6 TCAT-6 TCAT-6

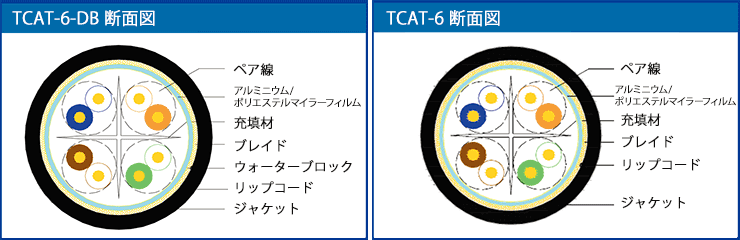

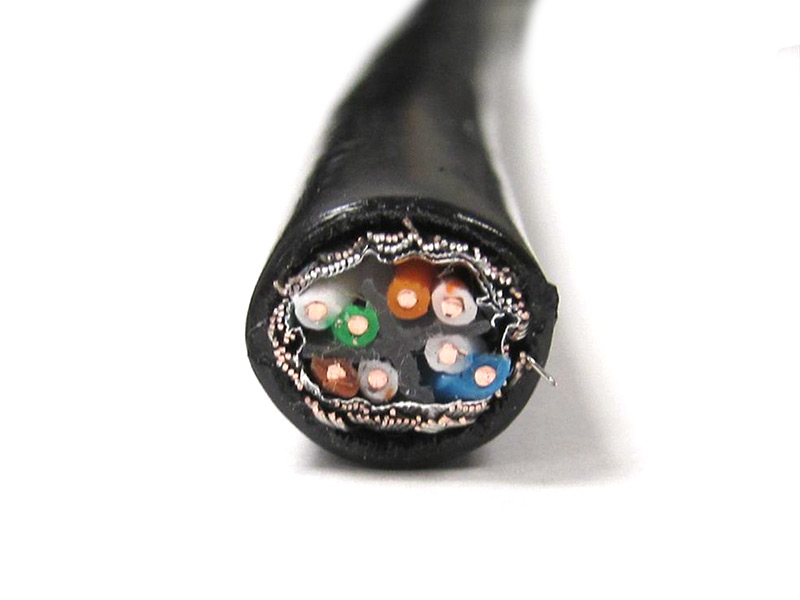

Cross Section TCAT-6-DB,TCAT-6

CAT6 SFTP LANケーブル ペア線4本 23AWG
中心導体 材料 単線、銀めっき銅
ケーブルサイズ
23AWG
絶縁体 材料 HDPE
直径(+/-0.05mm) 1.1mm
色コード
白/青 と 青
白/橙 と 橙
白/緑 と 緑
白/茶 と 茶
ケーブル構造 ペア線の配列 断面図参照
シールド アルミニウム/ポリエステル
ブレイド
錫めっき銅 90%の被覆率
止水 浸水ブレイド(DBバージョンのみ)
最小曲げ半径 76.0mm
外部シース 材料 黒色LDPE
シース厚(+/-0.04mm) 0.7mm
直径(+/-0.04mm) 8.0mm
