端子台、ラグ、スプライス
アンフェノールのシール型端子ラグおよびスプライスは、過酷な使用環境下でも安定した性能を発揮する設計思想のもと、軽量化と効率的な施工を実現し、トータルコストの削減に貢献します。
独自の六角圧着（hex-crimp）設計により、バリの発生しない圧着施工を実現し、作業時間の短縮と保護めっきへのダメージ最小化を可能にします。特殊用途向けのカスタム端子ラグやスプライスから、迅速な市場投入に対応する標準製品まで、最適なソリューションを提供します。

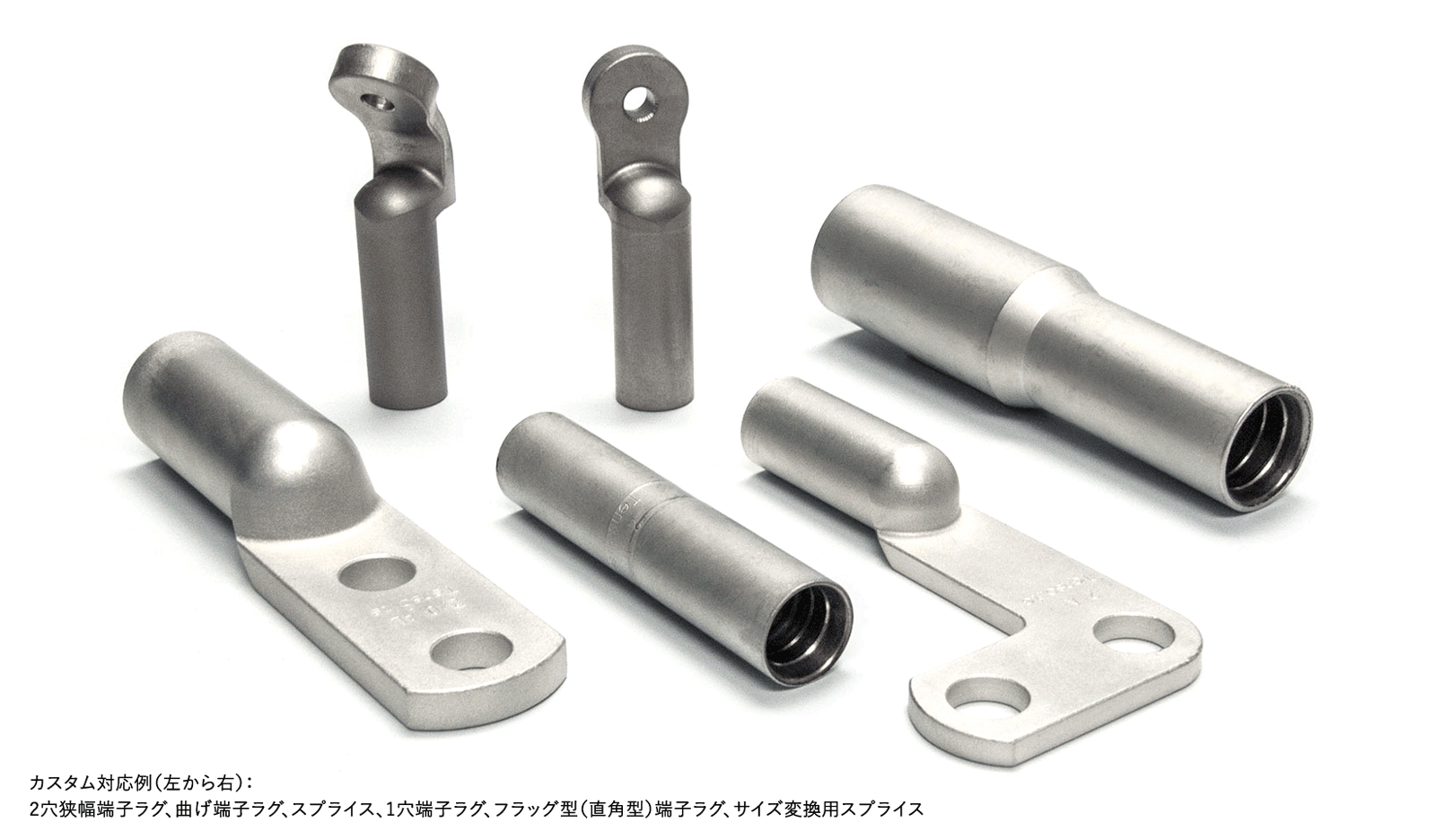

カスタム端子ラグ＆スプライス
最も厳しい仕様要求に対応するコネクタ、施工ツーリング、およびケーブルアセンブリシステムを設計・開発しています。
大径アルミニウム用スプライス
業界最速レベルの施工を実現。各バレルに対して1回の圧着で完了し、二次工程でのバリ取りを必要としない仕上がりを可能にします。
アルミニウムケーブル用 耐環境シール構造端子ラグおよび専用圧着工具
高い信頼性に加え、軽量化と効率的な施工を実現し、コスト削減に貢献する設計となっています。
1穴端子ラグ
- アルミニウム導体用のニッケルめっきアルミニウム製端子
- AM規格およびASNE0438（YV）ケーブルに適合
- 弾性シーリングリングにより環境シール接続を実現し、圧着部を腐食性要因から保護
- 業界標準の22トンおよび33トン油圧圧着ヘッドに対応
- 1回の圧着で施工可能
- 改良型の六角圧着（hex-crimp）によりバリの発生を抑制し、二次工程や保護めっきの除去作業が不要
- 圧着工程により、端子部に対するバレルの曲がりや芯ずれを最小化
- 特許取得済みの一体型酸化被膜ブレーカーにより、防酸化剤の塗布が不要
- 圧着ダイスにより施工時に圧着インジケータを刻印
| 品番 | 適用電線 サイズ (AWG) |
取付 ボルト径 |
L | H | W | T | J | A | B | 被覆 剥き長さ |
重量 | 圧着 ダイス品番 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 695-18114-001** | 10 | 3/8” | 41.9 | 8.0 | 7.7 | 14.8 | 2.5 | 12.1 | 7.1 | 13.5 ± 0.8 | 3.8 | 999-63002-100 |
| 695-18113-001** | 8 | 3/8” | 41.9 | 8.8 | 8.3 | 14.8 | 2.5 | 11.7 | 7.1 | 13.5 ± 0.8 | 3.8 | 999-63003-100 |
| 695-18100-001 | 6 | 1/4” | 50.9 | 10.4 | 9.9 | 16.4 | 2.5 | 15.0 | 7.7 | 15.1 ± 0.5 | 6.6 | 999-63004-200 |
| 695-18101-001 | 4 | 1/4” | 55.7 | 12.8 | 11.8 | 15.8 | 3.0 | 15.0 | 7.9 | 15.9 ± 0.5 | 10.4 | 999-63005-500 |
| 695-18102-001 | 2 | 5/16” | 61.1 | 15.5 | 14.5 | 16.8 | 3.8 | 15.0 | 8.4 | 19.7 ± 0.5 | 14.8 | 999-63006-200 |
| 695-18103-001 | 1/0 | 1/4” | 64.0 | 18.7 | 17.2 | 16.0 | 5.0 | 15.0 | 8.0 | 20.8 ± 0.5 | 20 | 999-63007-200 |
| 695-18104-001 | 1/0 | 5/16” | 64.0 | 18.7 | 17.2 | 16.2 | 5.0 | 15.0 | 8.1 | 20.8 ± 0.5 | 20 | 999-63007-200 |
| 695-18105-001 | 1/0 | 5/16” | 65.9 | 18.2 | 17.2 | 20.0 | 4.5 | 15.0 | 10.0 | 20.8 ± 0.5 | 21.4 | 999-63007-200 |
| 695-18106-001 | 2/0 | 5/16” | 72.6 | 19.6 | 19.6 | 16.2 | 5.0 | 15.0 | 8.1 | 25.5 ± 0.5 | 28.8 | 999-63008-200 |
| 695-18107-001 | 2/0 | 3/8” | 74.0 | 20.5 | 19.5 | 19.0 | 6.0 | 15.0 | 9.5 | 25.5 ± 0.5 | 31 | 999-63008-200 |
※錫めっきは品番末尾に「SN」、ニッケルめっきは「N」、強化ニッケルめっきは「N+」を付加してください。
例：錫めっき仕様の1穴 #10 AWG 端子ラグの場合、品番は 695-18114-001SN となります。
**品番 695-18114-001 および 695-18113-001 は、ミリ寸法ではなくインチ寸法が適用されます。

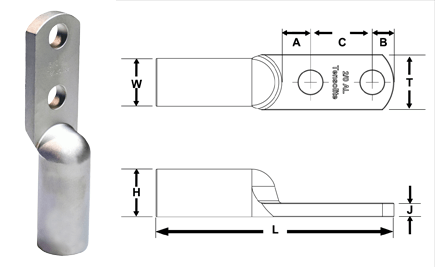

2穴端子ラグ
- アルミニウム導体用の錫めっきアルミニウム製端子
- BMS13-60T22 および BMS13-78T03 ケーブルに適合
- 一体型シーリングリングにより環境シール接続を実現し、圧着部を腐食性要因から保護
- 業界標準の22トンおよび33トン油圧圧着ヘッドに対応
- 1回の圧着で施工可能
- 改良型の六角圧着（hex-crimp）によりバリの発生を抑制し、二次工程や保護めっきの除去作業が不要
- 圧着工程により、端子部に対するバレルの曲がりや芯ずれを最小化
- 特許取得済みの一体型酸化被膜ブレーカーにより、防酸化剤の塗布が不要
- 圧着ダイスにより施工時に圧着インジケータを刻印し、電線の確実な挿入を視覚的に確認可能
| 品番 | 適用電線 サイズ (AWG) |
取付 ボルト径 |
L | H | W | T | J | A | B | C | 被覆 剥き長さ |
重量 | 圧着 ダイス品番 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 695-18114-002 | 10 | 3/8” | 2.61 | 0.305 | 0.305 | 0.584 | 0.098 | 0.442 | 0.280 | 1.000 | 0.52± 0.03 | 5.8 | 999-63002-100 |
| 695-18108-002 | 2 | 3/8” | 3.27 | 0.573 | 0.573 | 0.670 | 0.150 | 0.44 | 0.34 | 1.000 | 0.75 ± 0.02 | 16 | 999-63006-200 |
| 695-18109-002 | 1/0 | 3/8” | 3.39 | 0.680 | 0.680 | 0.807 | 0.180 | 0.44 | 0.35 | 1.000 | 0.80 ± 0.02 | 25.4 | 999-63007-200 |
| 695-18110-002 | 2/0 | 3/8” | 3.85 | 0.775 | 0.775 | 0.900 | 0.225 | 0.46 | 0.35 | 1.000 | 1.00 ± 0.03 | 38.5 | 999-63008-200 |
| 695-18111-002 | 3/0 | 3/8” | 3.86 | 0.853 | 0.853 | 0.965 | 0.250 | 0.44 | 0.35 | 1.000 | 0.99 ± 0.03 | 43.8 | 999-63012-100 |
| 695-18112-002 | 4/0 | 3/8” | 3.89 | 0.942 | 0.942 | 0.985 | 0.260 | 0.44 | 0.35 | 1.000 | 1.05 ± 0.03 | 52 | 999-63010-100 |
※錫めっきは品番末尾に「SN」、ニッケルめっきは「N」、強化ニッケルめっきは「N+」を付加してください。
例：錫めっき仕様の2穴 #10 AWG 端子ラグの場合、品番は 695-18114-002SN となります。
