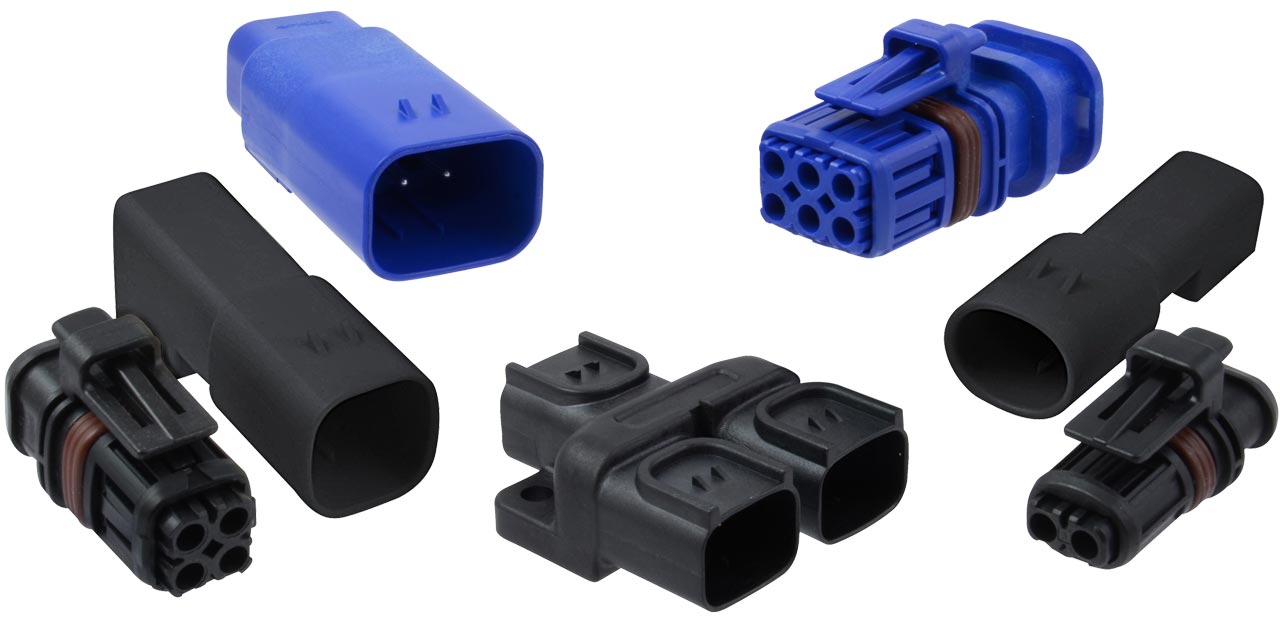

Tru-Loc

Tru-Locは、ディーゼルエンジンのバルブカバー、高振動のセンサー用途など、極めて過酷な環境下で確実な接続を保証します。1.5mmのRADSOKコンタクトを採用しており、13Aの電流を安定して供給します。

プラグはラッチ式ロック機構付きの熱可塑性樹脂で成形されており、簡単な操作で確実にロックします。また嵌合部のフッ素ゴム製シールにより、ディーゼル燃料などの腐食性液体の侵入を防ぎます。

32Gの継続的な高振動にも十分に耐えられるため、振動対策としてブラケットやクリップを追加する必要はありません。結果として、取付け工数、保守コストの低減を実現します。

Tru-Locは、-40℃~+125℃の広い温度範囲で動作し、2芯、4芯、6芯でご提供します。RoHSに適合しており、嵌合時はIP67の防水性を満足します。

6芯タイプは、信号と電源を分岐するTru-Loc Splitterも提供しております。

特長

  • 定格電流:13A (16 AWGケーブル)
  • 防水性:IP67
  • 嵌合部のフッ素ゴム製シール、シリコンゴム製の電線用シールにより、IP67の防水性を実現
  • 耐電圧:1600 Vac RMS
  • 絶縁抵抗:100 M Ohms
  • コネクタ嵌合保持力:<70 N (15.7 lb)
  • コンタクト保持力:60~80N
  • 使用温度範囲:-40℃~+125℃(150°仕様も提供可能)
  • 嵌合耐久性:20回
  • 6芯用の特注バックシェルを設計可能
Tru-Loc カタログ

Tru-Loc Splitterのご紹介

Tru-Loc Splitterは6芯のプラグを挿入するだけで、信号と電源を分岐するレセプタクルコネクタです。120Ωのインピーダンスを維持しながら、I/O電源、CANネットワークの分岐を効率的に実現します。

産業オートメーション、生産管理、発電所、ディーゼル発電、LNG & ガス発電、自動車用センサや、インダストリアル ・インターネットの分野において、最適な製品です。

電気、機械特性はTru-Locに準じており、最大150℃の温度環境下で使用可能です。

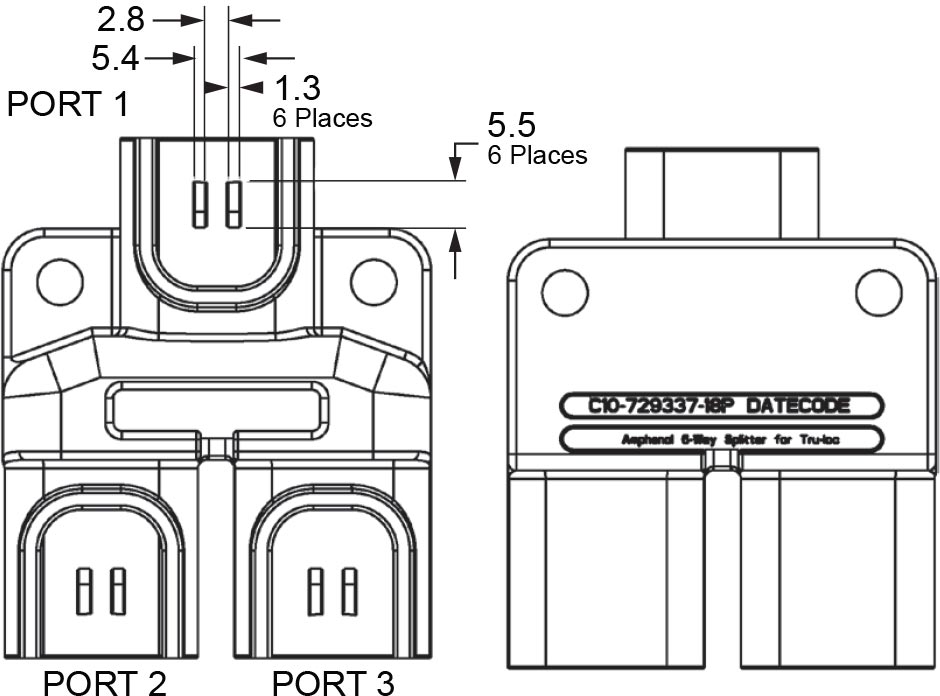

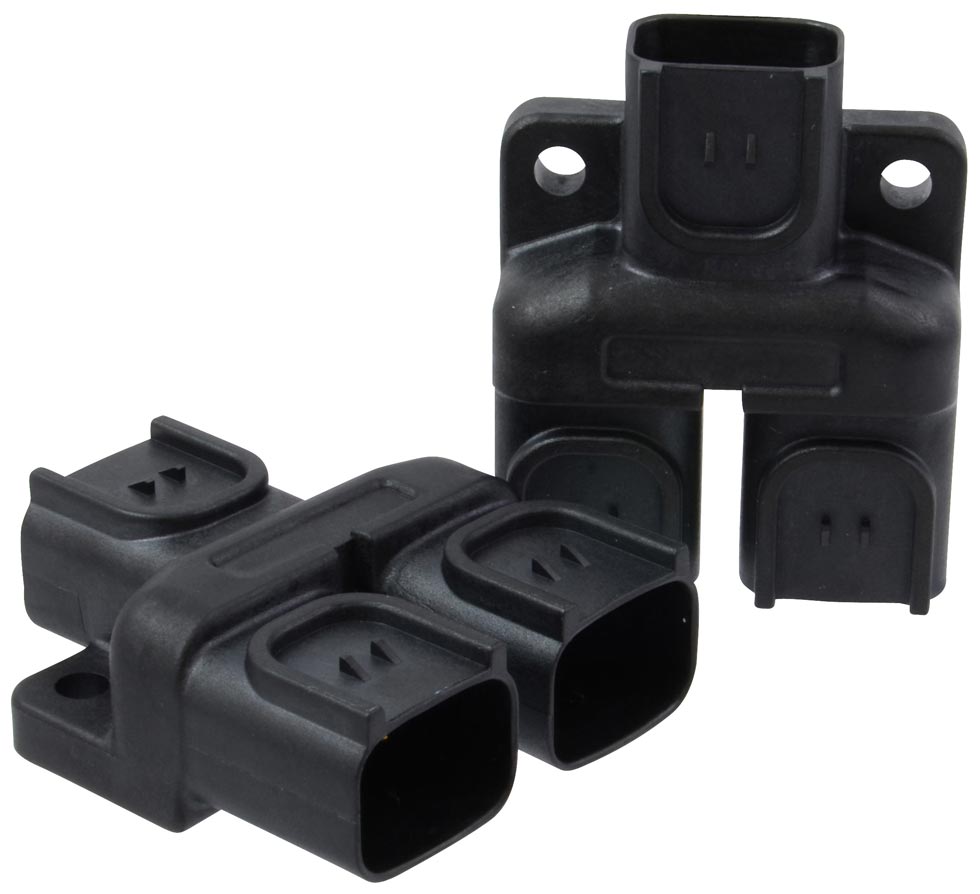

Tru-Loc SplitterTru-Loc Splitter
Tru-Loc Splitter カタログ
