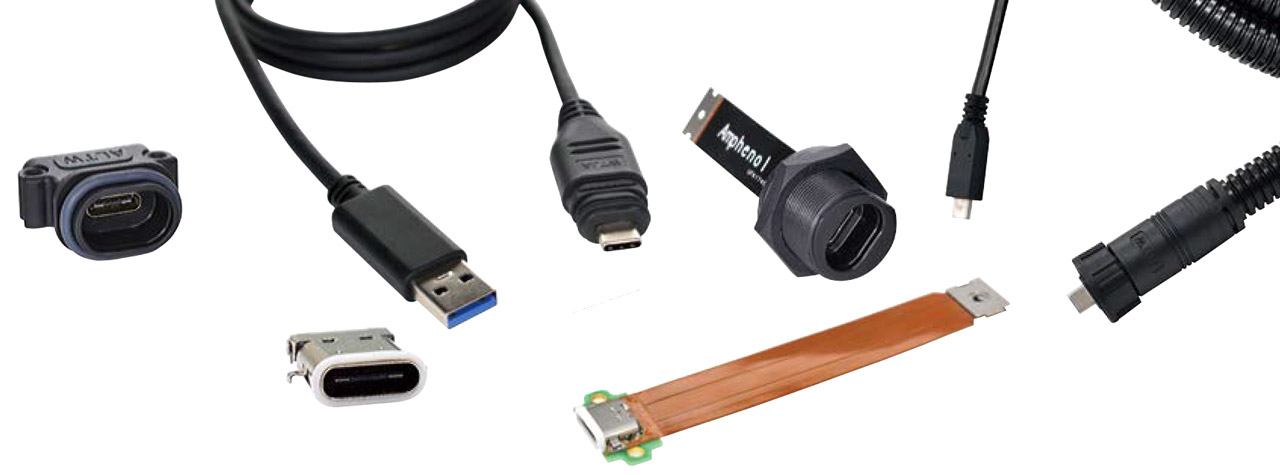

UC シリーズ USB Type-C 防水コネクタ
UC シリーズは、USB規格『USB Type-C™』に準拠した防水コネクタです。最大で10Gpsの高速通信に対応します。

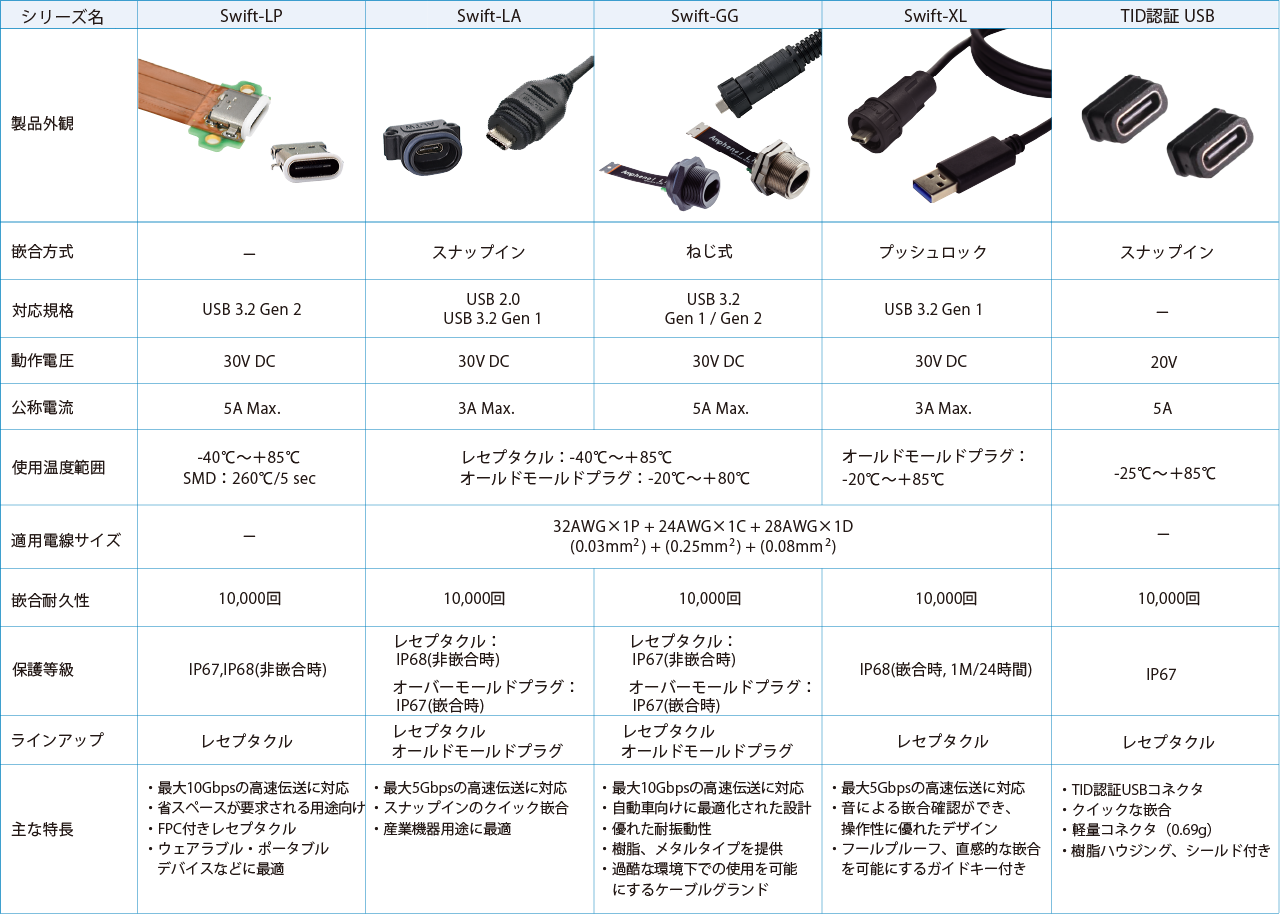

産業機器用途向けの樹脂製Swift-LA、小型デバイス用途に最適なFPC付きSwift-LP、耐振動性に優れた車載向けSwift-GGの3種類を取り揃えています。
仕様
下記に示す仕様以外の製品もお選びいただけます。
詳細は弊社までお問合せください。
| 一般仕様 | |
|---|---|
| 芯数 | 24芯 |
| 定格電流 | 1.25A Max（電源）、0.25A（その他） |
| 定格電圧 | 30V DC/AC |
| 嵌合方式 | スナップイン / ねじ式 |
| 保護等級 | IP67（非嵌合時） |
| 使用温度 | －40℃～+85℃（レセプタクル） －20℃～+80℃（オーバーモールド） |
| 挿入力 | 5N～20N |
| 抜去力 | 8N～20N（10,000回） |
| 電気特性 | |
| 接触抵抗 | 40mΩ Max. |
| 耐電圧 | 100 VAC（1分間） |
| 絶縁抵抗 | 100MΩ Min. |
| 対応規格 | USB2.0、USB3.1 Gen1、USB3.1 Gen2 |
| 材質 | |
| コンタクト | 銅合金、金めっき |
| 絶縁物 | LCP、黒 |
| 難燃性 | UL 94V-0 |
