防衛装備品で使える、VPX規格の耐環境型コンバータモジュール

防衛装備品で使える、VPX規格の耐環境型コンバータモジュール

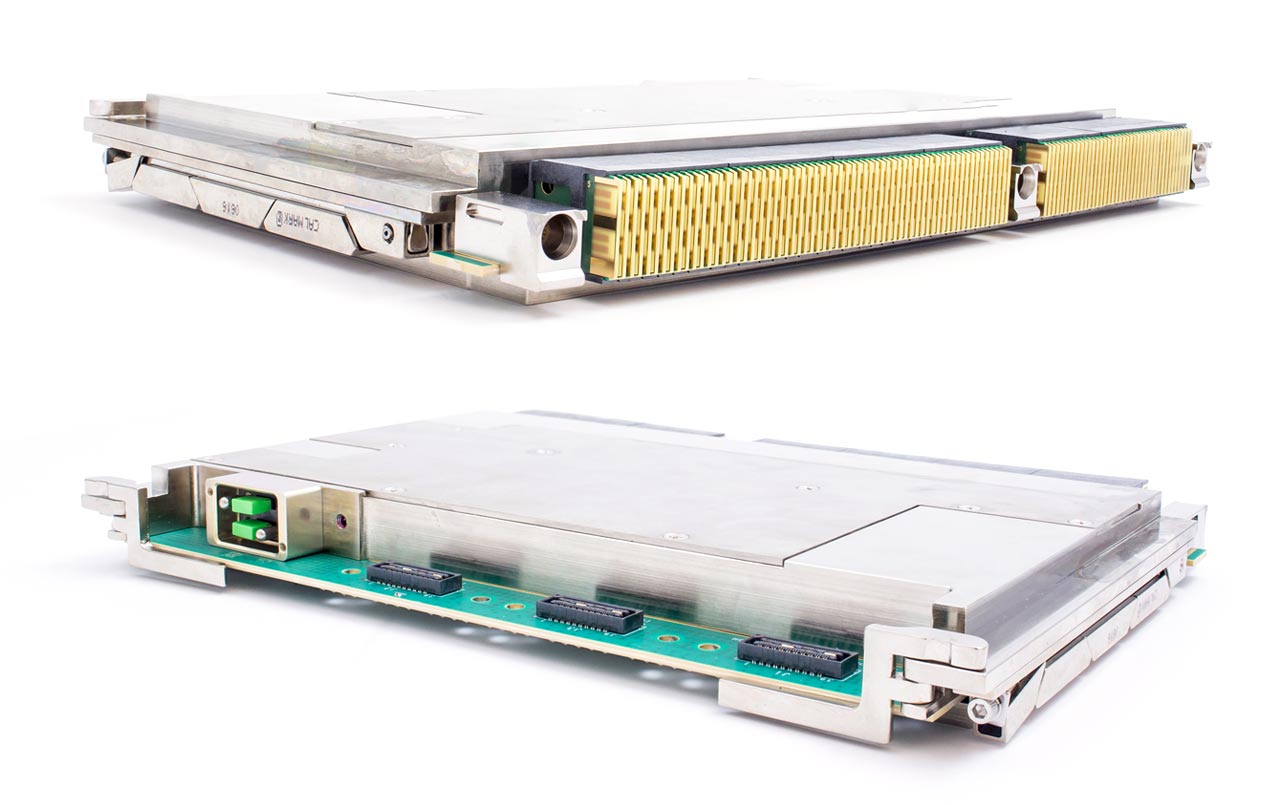

アンフェノールの耐環境型コンバータモジュールは、VPX規格の3U又は6Uボードに、1G/10G/40Gイーサネット信号のプロトコル変換機能、ならびに光⇔電気のメディア変換機能を実装しており、MIL-STD-810規格の耐振動、温度試験をクリアしています。耐用年数が長期間にわたる防衛装備品では、将来的に機能のアップグレードが必須となります。VPXアーキテクチャを採用した弊社のコンバータモジュールは、インターフェースを変更することなく機能向上に対応できるため、ライフサイクルコストの低減に大きく貢献します。

特長と利点

  • バックプレーンに接続するコネクタは、VITA46に準拠したアンフェノール製R-VPX シリーズを採用
  • VITA 48.2規格のコンダクションクールに対応
  • IEEE 1101.2に準拠した6U サイズ又は3Uサイズのフォームファクタ
  • IEEE 1101.2 に準拠した引抜きレバーとウェッジロックを実装
  • 電気信号インターフェースはSamtec HQDP コネクタを実装
  • 光信号インターフェースは48 ch MTコンタクト x 2pcsを実装可能(オプション)
  • 波長850nm マルチモードに対応した伝送速度10.3125Gbps光トランシーバ取り付け可能(オプション)
  • 消費電力36(W)、 12V又は5V入力時(CF-020010-57X使用時)

VPX規格耐環境型コンバータモジュールの仕様/機能

  • 型式:CF-020011-433
    6Uサイズ基板、8ch XAUI⇔10G-Base-SR変換機能, 8ch SGMII⇔1G-Base-SX変換機能等
  • 型式:CF-020011-438
    6Uサイズ基板、8ch XAUI⇔10G-Base-T変換機能, 8ch SGMII⇔1G-Base-T変換機能、
    リダンダント電源2ch装備、拡張用にXMCスタッキングコネクタ実装可
  • 型式:CF-020010-57X
    6Uサイズ基板、4ch XAUI ⇔ 10G-Base-T変換機能, 4ch SGMII ⇔ 1G-Base-T変換機能, 32ch 10G-BASE-KR ⇔ 10G-Base-SR変換機能等
  • 型式:CF-020010-58X
    6Uサイズ基板、2ch XAUI ⇔ 10G-Base-T変換機能, 4ch SGMII ⇔ 1G-Base-T変換機能等
  • 型式:CF-020010-721
    6Uサイズ基板、6ch XAUI ⇔ 10G-Base-T変換機能, 4ch SGMII ⇔ 1G-Base-T変換機能等
  • 型式:CF-020010-720
    3Uサイズ基板、2ch XAUI ⇔ 10G-Base-T変換機能, 8ch SGMII ⇔ 1G-Base-T変換機能、24ch 10G-Base-KR ⇔ 10G-BASE-SR変換機能等

VPXコンバータモジュールに実装されているSamtecコネクタと筐体フロントパネルを接続するためのケーブルアセンブリも、弊社から提供可能です。

用途

VPXアーキテクチャを採用しており、過酷な使用環境で高い信頼性を要する機器

  • 航空機搭載レーダなどのアビオニクス機器
  • C4ISRに必須のネットワーク機器や通信機器
  • 車載レーダなどのベトロニクス機器
  • ミサイルシステムの地上/車載装置
  • 衛星/宇宙ロケット搭載機器
