C146 A (小型)インサート C146 10B016 102 4

SEV
250 V, 10 A
RU
250 V, 14 A
SA
600 V, 10 A
16 A
20 A

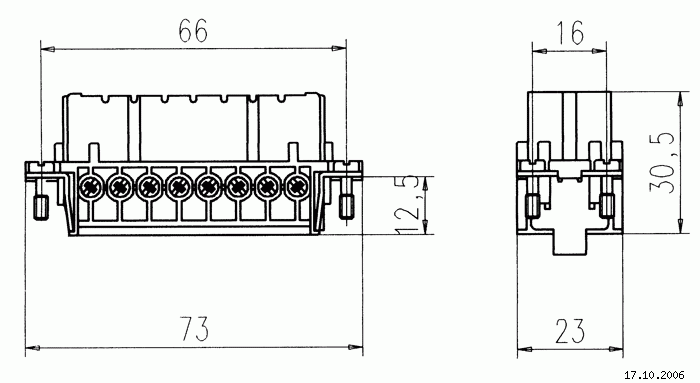

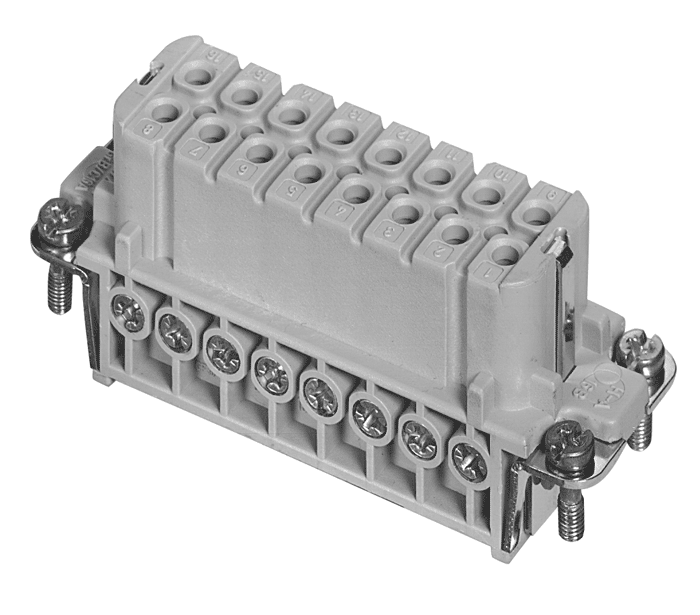

heavy|mate® - C146 A ねじ止め式、16+PE、メスインサート、ケーブル保護機能付き
品番C146 10B016 102 4

シリーズ名産業用角型コネクタ heavy|mate® - C 146
サブシリーズ名産業用角型コネクタ heavy|mate® - C146 A
一般特性

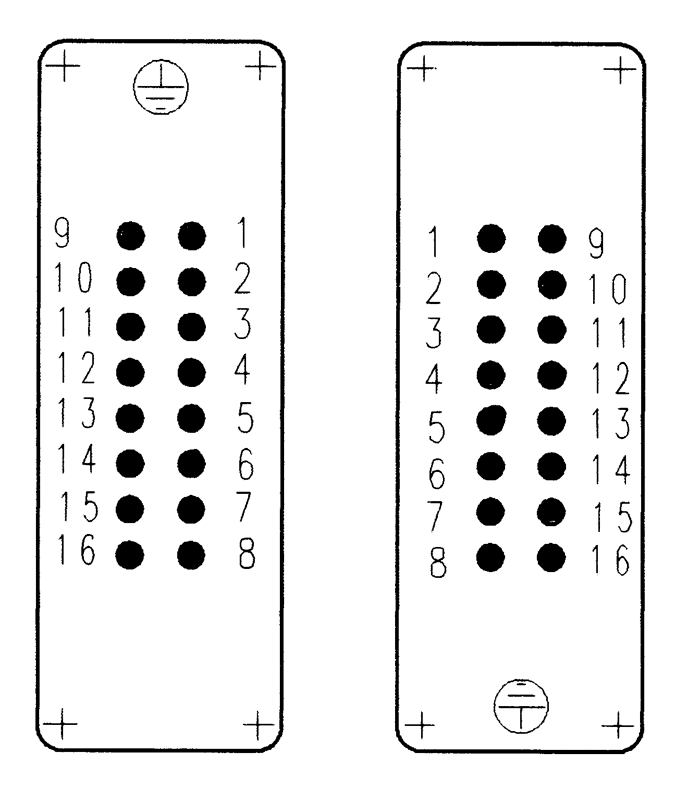

コンタクト数 16 + PE
バージョン ケーブル保護機能付き
オスインサート重量 68 g
メスインサート重量 73 g
電気特性
定格電圧DIN EN 60664-1 / IEC 60664-1 250V
定格インパルス耐電圧DIN EN 60664-1 / IEC 60664-1 4000V
定格電流 (@40℃) 14 A
耐電圧DIN EN 60512-2, Test 4a / IEC 60512-2, Test 4a  2800 V
設置カテゴリDIN EN 60664-1 / IEC 60664-1 III
絶縁材料グループDIN EN 60664-1 / IEC 60664-1 III b
絶縁抵抗DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a ≥ 1012  Ω
接触抵抗DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a ≤ 5 mΩ
通電容量DIN EN 60512-3, Test 5b / IEC 60512-2 Test 5b 軽減曲線をご参照ください。
汚染度DIN EN 60664-1 / IEC 60664-1
耐候性
耐候性試験DIN EN 60068-1 / IEC 60068-1 40 / 100 / 21
最高気温 + 100 °C / 1000 h
最低気温 - 40 °C / 16 h
機械的特性
IP保護等級DIN EN 60529 / IEC 60529 IP20 嵌合時
耐久性IEC 60512-5; Test 9 a ≥ 500 回
材料
コンタクト CuZn
インサート PBT
コンタクトめっき 銀めっき
その他の特性
結線方式 ねじ止め式
適用電線サイズ  0.25 - 2.5 mm2
