C146 D (高密度)インサート C146 10B064 060 2

SEV

250 V, 10 A

RU
600 V, 10 A
600 V, 15 A (高電流)
SA
600 V,10 A

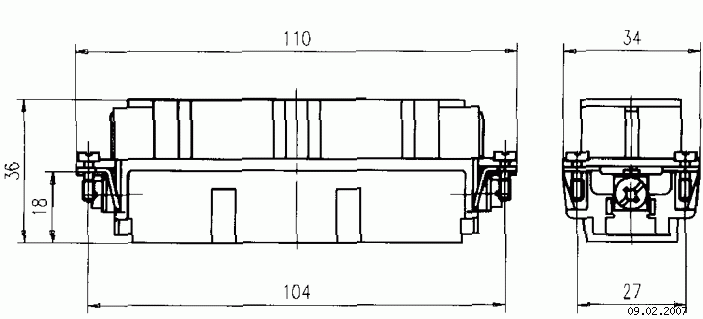

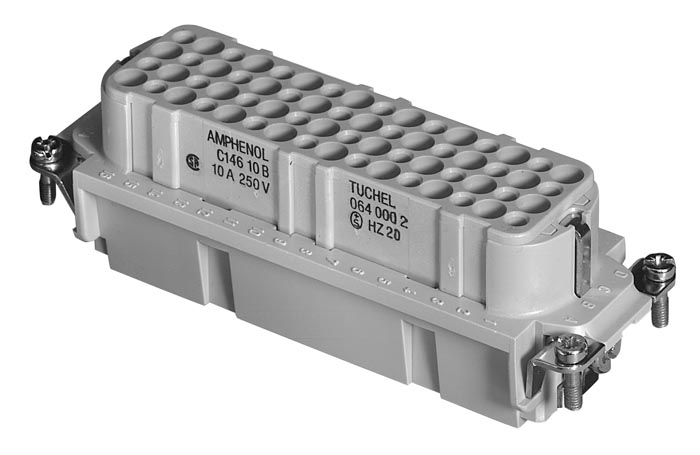

heavy|mate® - C146 D 圧着プレスコンタクト用、64+PE(2 x PE接続*)、メスインサート
品番C146 10B064 060 2

シリーズ名産業用角型コネクタ heavy|mate® - C 146
サブシリーズ名産業用角型コネクタ heavy|mate® - C146 D
注記圧着コンタクトは別途ご注文ください
一般特性
コンタクト数 64 + PE

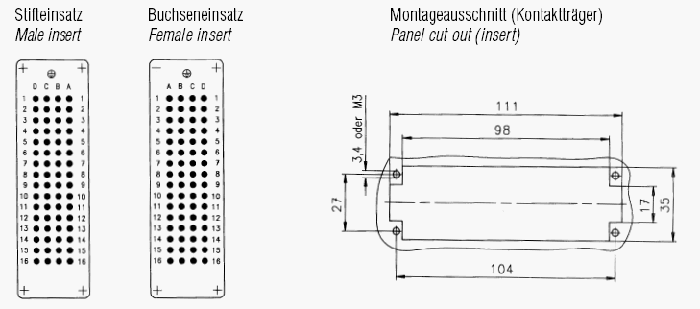

コンタクト配列 (DIN)DIN EN 60130-9 EN 175 301-801 (DIN 43652)
バージョン 2 x PE termination
コンタクトタイプ 圧着プレスコンタクト
最大適用電線径 4.1 mm
オスインサート重量 65 g
メスインサート重量 82 g
電気特性
定格電圧DIN EN 60664-1 / IEC 60664-1 250V~400V用特殊インサート配列あり (600 V UL / CSA)
定格インパルス耐電圧DIN EN 60664-1 / IEC 60664-1 4000V
定格電流 (@40℃) 10 A
耐電圧DIN EN 60512-2, Test 4a / IEC 60512-2, Test 4a 2200 V
設置カテゴリDIN EN 60664-1 / IEC 60664-1 III
絶縁材料グループDIN EN 60664-1 / IEC 60664-1 III b
絶縁抵抗DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a ≥ 1012  Ω
接触抵抗DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a ≤ 5 mΩ
空間距離IEC 60664-1 > 3.5 mm
沿面距離IEC 60664-1 > 4.6 mm
通電容量DIN EN 60512-3, Test 5b / IEC 60512-2 Test 5b 軽減曲線をご参照ください。
汚染度DIN EN 60664-1 / IEC 60664-1
耐候性
耐候性試験DIN EN 60068-1 / IEC 60068-1 40 / 125 / 21
最高気温 + 125 °C / 1000 h
最低気温 - 40 °C / 16 h
機械的特性
IP保護等級DIN EN 60529 / IEC 60529 IP20 嵌合時
インサート挿抜力DIN EN 60512-13-2, Test 13b / IEC 60512-13-2, Test 13b 100-150 N
耐久性IEC 60512-5; Test 9 a ≥ 500 回
材料
インサート PC GV
 グレー
その他の特性
結線方式 圧着
難燃性UL 94 V-0

*:非導電性のハウジングで使用する場合は両方の保護アース端子が必要です。
