C146 DD (高密度)インサート C146 10B042 000 9

SEV250 V, 10 A
RU250 V, 8,5 A
E 63093
SA600 V, 20 A
LR 700721

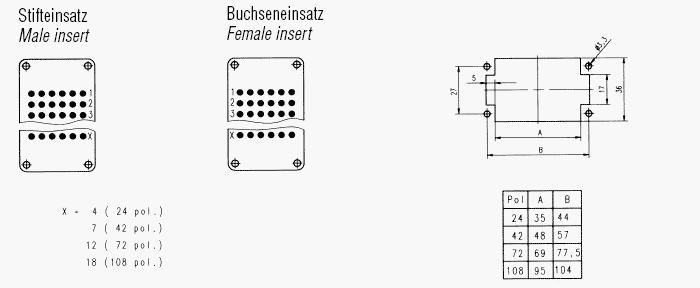

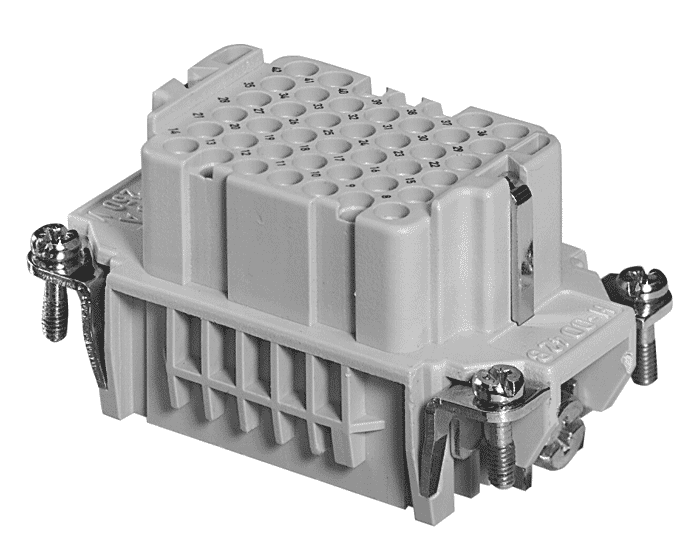

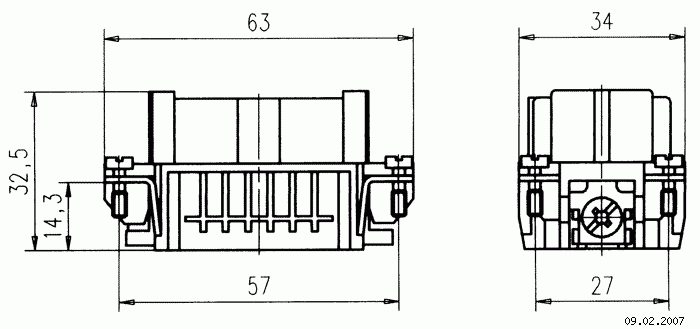

heavy|mate® - C146 DD 圧着切削コンタクト用、42+PE、メスインサート
品番C146 10B042 000 9

シリーズ名産業用角型コネクタ heavy|mate® - C 146
サブシリーズ名産業用角型コネクタ heavy|mate® - C146 DD
注記圧着コンタクトは別途ご注文ください
一般特性
コンタクト数 42 + PE
コンタクトタイプ 圧着切削コンタクト
オスインサート重量 50 g
メスインサート重量 50 g
電気特性
定格電圧DIN EN 60664-1 / IEC 60664-1 250 V (600 V UL / CSA)
定格インパルス耐電圧DIN EN 60664-1 / IEC 60664-1 4000V
定格電流 (@40℃) 9 A
耐電圧DIN EN 60512-2, Test 4a / IEC 60512-2, Test 4a 2000 V
設置カテゴリDIN EN 60664-1 / IEC 60664-1 III
絶縁材料グループDIN EN 60664-1 / IEC 60664-1 III b
絶縁抵抗DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a ≥ 1012  Ω
接触抵抗DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a < 5 mΩ
空間距離VDE 0627 > 2.5 mm
沿面距離VDE 0627 > 4 mm
通電容量DIN EN 60512-3, Test 5b / IEC 60512-2 Test 5b 軽減曲線をご参照ください。
汚染度DIN EN 60664-1 / IEC 60664-1
耐候性
耐候性試験DIN EN 60068-1 / IEC 60068-1 40 / 100 / 21
最高気温 + 100 °C / 1000h
最低気温 - 40 °C / 16h
機械的特性
IP保護等級DIN EN 60529 / IEC 60529 IP20 未嵌合
耐久性IEC 60512-5; Test 9 a ≥ 500 回
ストレインリリーフ なし
材料
コンタクト CuZn
インサート PBT
 グレー
コンタクトめっき 銀めっき
その他の特性
結線方式 圧着
適用電線サイズ 0.14 - 2.5 mm2
難燃性UL 94 V-0
