C146 E インサート C146 10A010 002 1

SEV400 V, 16 A
RU600 V, 10 A
E 63093
SA600 V, 15 A
48932

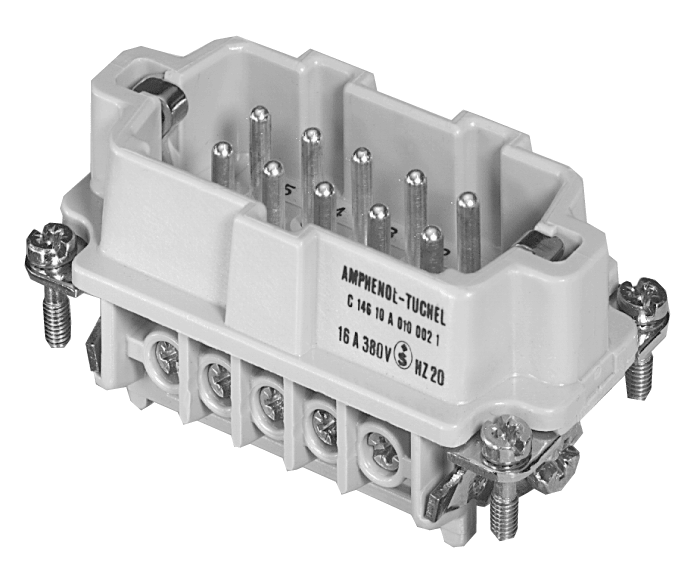

heavy|mate® - C146 E ねじ止め式、10+PE、オスインサート
品番C146 10A010 002 1

シリーズ名産業用角型コネクタ heavy|mate® - C 146
サブシリーズ名産業用角型コネクタ heavy|mate® - C146 E
一般特性
コンタクト数 10 + PE
オスインサート重量 39 g
メスインサート重量 39 g
電気特性
定格電圧DIN EN 60664-1 / IEC 60664-1 500 V (600 V UL / CSA)
定格インパルス耐電圧DIN EN 60664-1 / IEC 60664-1 6000V
定格電流 (@40℃) 19 A
耐電圧DIN EN 60512-2, Test 4a / IEC 60512-2, Test 4a 2800 V
設置カテゴリDIN EN 60664-1 / IEC 60664-1 III
絶縁材料グループDIN EN 60664-1 / IEC 60664-1 III b
絶縁抵抗DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a ≥ 1012  Ω
接触抵抗DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a < 5 mΩ
空間距離DIN VDE 0627 > 4.0 mm
沿面距離DIN VDE 0627 > 6.3 mm
通電容量DIN EN 60512-3, Test 5b / IEC 60512-2 Test 5b 軽減曲線をご参照ください。
汚染度DIN EN 60664-1 / IEC 60664-1
耐候性
耐候性試験DIN EN 60068-1 / IEC 60068-1 40 / 125 / 21
最高気温 + 125 °C / 1000h
最低気温 - 40 °C / 16h
機械的特性
IP保護等級DIN EN 60529 / IEC 60529 IP00 未嵌合
インサート挿抜力DIN EN 60512-13-2, Test 13b / IEC 60512-13-2, Test 13b 40-50N
耐久性IEC 60512-5; Test 9 a ≥ 500 回
材料
インサート PC GV
 グレー
コンタクトめっき 銀めっき
セレート付きねじ / セレート付きナット CuZn
その他の特性
結線方式 ねじ止め式
適用電線サイズ 0.25 - 2.5 mm2
難燃性UL 94 V-0
