C146 F モジュールシステム C146 10B012 500 15

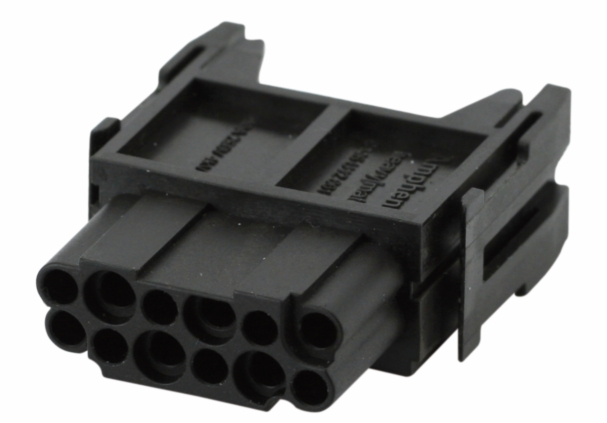

heavy|mate® - C146 F 12芯、ソケットモジュール
品番C146 10B012 500 15

シリーズ名産業用角型コネクタ heavy|mate® - C 146
サブシリーズ名産業用角型コネクタ heavy|mate® - C146 F
注記圧着コンタクトは別途ご注文ください
一般特性
コンタクト数 12
コンタクトタイプ 圧着切削コンタクト
コンタクトの種類 ソケット
電気特性
定格電圧DIN EN 60664-1 / IEC 60664-1  250V (400V 汚染度2あり)
定格インパルス耐電圧DIN EN 60664-1 / IEC 60664-1 4000V
設置カテゴリDIN EN 60664-1 / IEC 60664-1 III
絶縁材料グループDIN EN 60664-1 / IEC 60664-1 II
絶縁抵抗DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a ≥ 1010  Ω
接触抵抗DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a < 5 mΩ
汚染度DIN EN 60664-1 / IEC 60664-1
耐候性
耐候性試験DIN EN 60068-1 / IEC 60068-1 40 / 100 / 21
機械的特性
IP保護等級DIN EN 60529 / IEC 60529 IP20 未嵌合
インサート挿抜力DIN EN 60512-13-2, Test 13b / IEC 60512-13-2, Test 13b 30 - 35 N
耐久性 ≥ 500 回
材料
コンタクト CuZn
インサート PA 6.6
 黒
コンタクトめっき 銀めっき / 金めっき
コンタクト CuZn
その他の特性
結線方式 圧着
適用電線サイズ  0.14 mm2 - 2.5 mm2
適用電線サイズ (AWG) 26 - 14
難燃性UL 94 V-0
