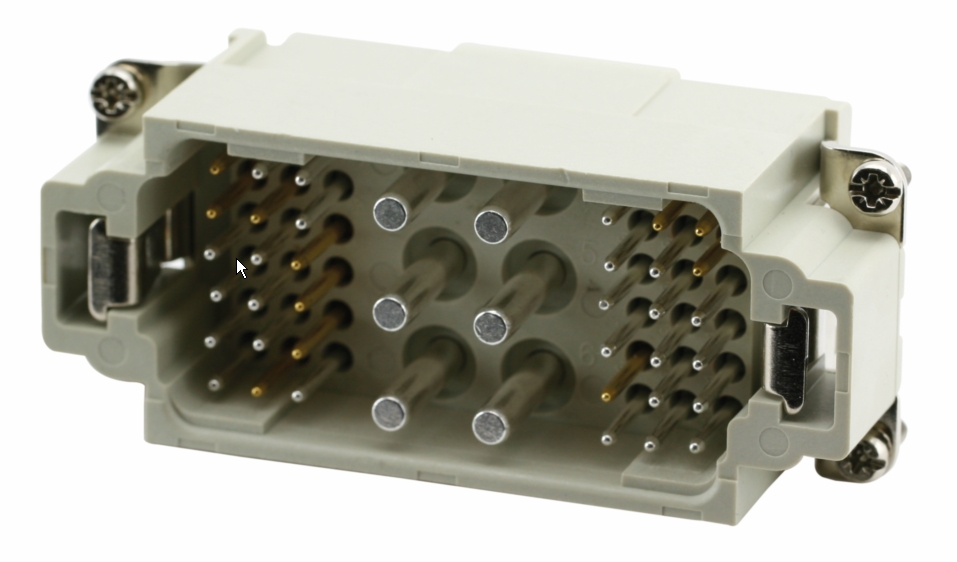

C146 K 電源＋信号の複合型インサート C146 10A042 500 13
heavy|mate® C146 - K 圧着式、電源6+信号36+PE、オスインサート | ||
| 品番 | C146 10A042 500 13 | |
| シリーズ名 | 産業用角型コネクタ heavy|mate® - C 146 | |
| サブシリーズ名 | 産業用角型コネクタ heavy|mate® - C146 K | |
| 注記 | 圧着コンタクトは別途ご注文ください | |
| 一般特性 | ||
| コンタクト数 | 42 + PE | |
| コンタクトタイプ | 圧着切削コンタクト | |
| コンタクトの種類 | ピン | |
| 電気特性 | ||
| 定格電圧 | DIN EN 60664-1 / IEC 60664-1 | 690V/160V |
| 定格インパルス耐電圧 | DIN EN 60664-1 / IEC 60664-1 | 8000V |
| 定格電流 (@40℃） | 軽減曲線をご参照ください。 | |
| 設置カテゴリ | DIN EN 60664-1 / IEC 60664-1 | III |
| 絶縁材料グループ | DIN EN 60664-1 / IEC 60664-1 | II |
| 絶縁抵抗 | DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a | ≥ 1010 Ω |
| 接触抵抗 | DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a | < 5 mΩ |
| 汚染度 | DIN EN 60664-1 / IEC 60664-1 | 3 |
| 耐候性 | ||
| 耐候性試験 | DIN EN 60068-1 / IEC 60068-1 | 40 / 125 / 21 |
| 機械的特性 | ||
| 耐久性 | ≥ 500 回 | |
| 材料 | ||
| コンタクト | 銅合金 | |
| インサート | PC | |
| 色 | グレー | |
| コンタクトめっき | 銀めっき | |
| コンタクト | CuZn | |
| その他の特性 | ||
| 結線方式 | 圧着 | |
| 適用電線サイズ | 1.5mm2 - 6mm2 | |
| 適用電線サイズ (AWG) | 16 - 10 | |
| 難燃性 | UL 94 | V-0 |
