小型コネクタの世界標準 - PTコネクタ

戦後生まれのベストセラー

第二次大戦が終わり、1950年代になると、ミサイルや航空機に搭載される電子機器は飛躍的に増えました。それに伴い、MSコネクタよりも、さらに小さくて軽いコネクタを開発する必要性が高まりました。1957年、ベンディックス社（BENDIX - のちのアンフェノール社エアロスペース事業部）は、PT (Pygmy Tri-lock) と名付けた小型コネクタを発表します。従来のMSコネクタの半分のサイズ、高密度なインサート配列、3点バヨネットロックによるワンタッチ着脱などが特長で、当時としては画期的な設計をもつコネクタでした。このPTコネクタは、1959年にMIL-C-26482規格として米軍に制式採用されたあと、航空宇宙(*1)、防衛用途で長らく中心的な役割を担いました。

産業用途の万能コネクタ

PTコネクタは、今日では、主に産業用途で広く使われています。MIL規格品という強固な信頼性もさることながら、大きすぎず小さすぎず手ごろなサイズ、小気味よいクリック音のバヨネットロック、インサート配列とコンタクト端子の豊富な種類が、計測機器、センサ、通信機器などのI/Oコネクタとして非常に使い勝手がよいからです。嵌合時にはIP67の防水性を満足するばかりでなく、レセプタクルは単体防水構造(*2)となっており、機器の内部へ不慮の浸水を防ぎます。銅合金を切削したコンタクトには 1.27μm 厚の金めっきを施しており、悪環境下でも優れた電気特性を安定して維持します。
「1個しか使わないけども(*3)、ここの接続コネクタには長期にわたって確かな信頼性が欲しい」という時、ぜひアンフェノールのPTコネクタをご検討下さい。

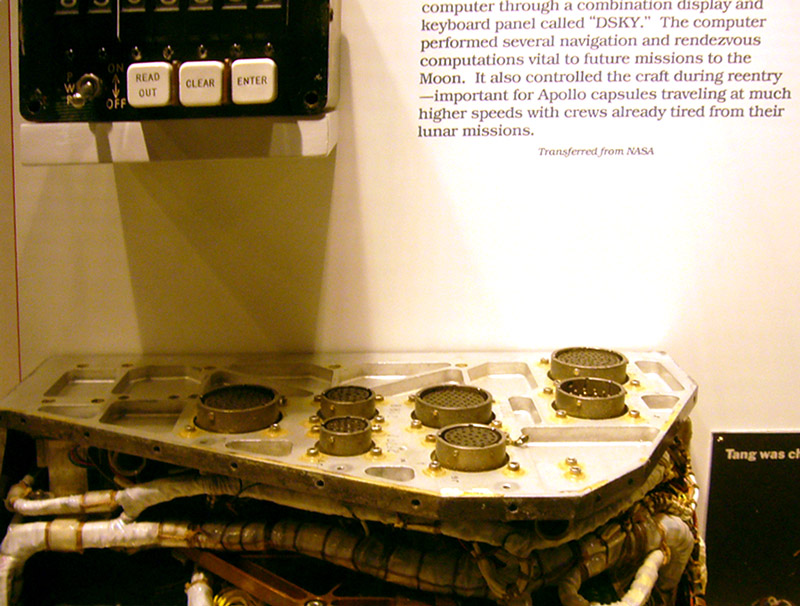

*1 アポロ計画（1961年～1972年）の宇宙船にも、PTコネクタは採用されました。
*2 半田タイプは、-55℃において30Lbs/m² の空気圧をかけ、そのリーク量は4.55×10^-3cm³/s以下です。
*3 標準インサートのPTコネクタは、弊栗東工場でKD生産しており、1個から販売しています。

カタログ

PTコネクタ MIL-C-26482 シリーズI　（コネクタ特性表）

コンタクト


コンタクトサイズ	#20	#16	#12
定格電流	7.5A	13A	23A

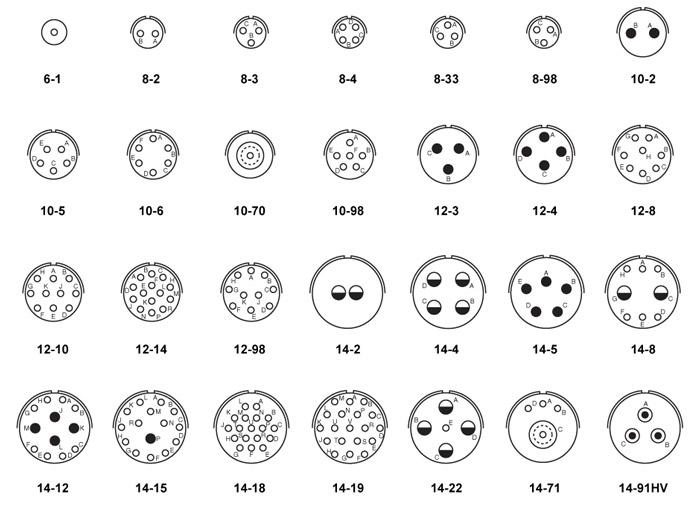

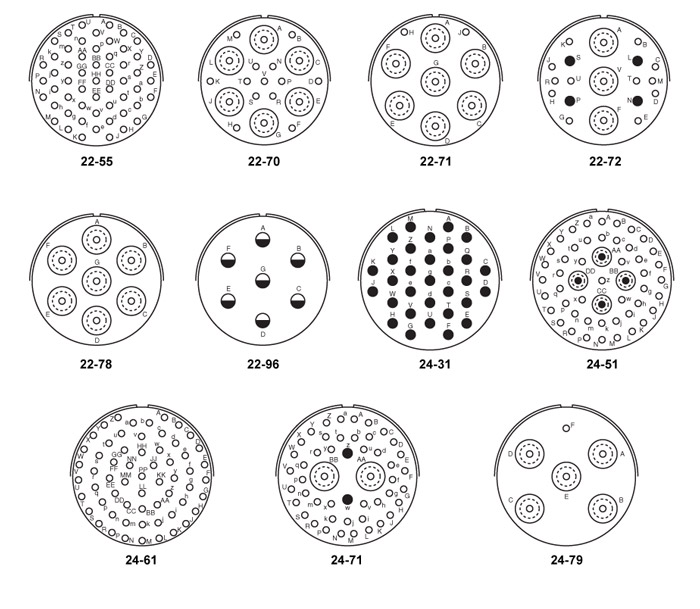

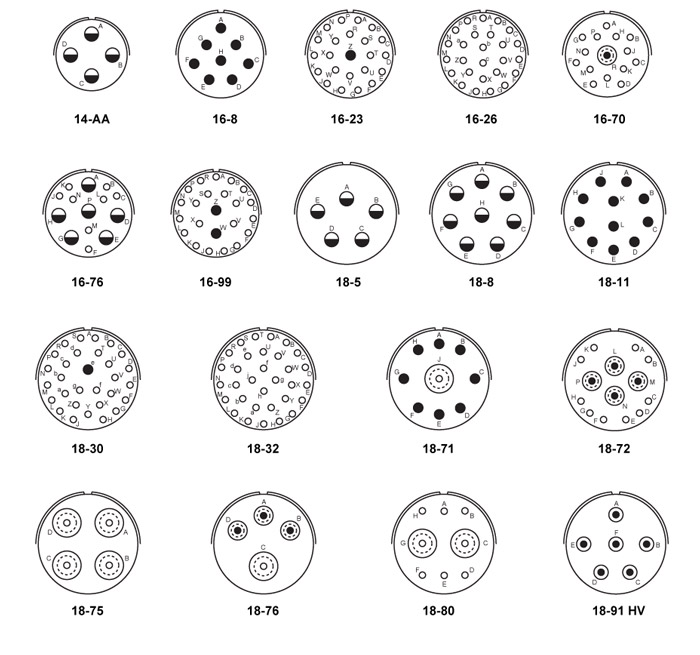

インサート配列

インサート配列表

インサート配列	半田タイプ					圧着タイプ		コンタクト数	コンタクトサイズ
	MS/PT	PT	SP	PC	ハーメチック PT MS-PT PC	MS/PT-SE PT-SE SP-SE PC-SE	PT-CE SP-CE PC-CE		20	16	12	Coax		サービスレーティング
	MS/PT	PT	SP	PC	ハーメチック PT MS-PT PC	MS/PT-SE PT-SE SP-SE PC-SE	PT-CE SP-CE PC-CE		20	16	12	12	8	サービスレーティング
6-1		X	X	X	X*			1	1					I
8-2	X	X	X	X	X		X	2	2					I
8-3	X	X	X	X	X		X	3	3					I
8-4	X	X	X	X	X		X	4	4					I
8-33		X	X	X	X	X		3	3					I
8-98		X	X	X				3	3					I
10-2		X	X	X				2		2				I
10-5		X	X	X	X*			5	5					I
10-6	X	X	X	X	X	X	X	6	6					I
10-70		X	X	X				1					1	Coax
10-98	X	X	X	X	X*		X	6	6					I
12-3	X	X	X	X	X	X	X	3		3				II
12-4		X	X	X	X*			4		4				I
12-8	X	X	X	X	X*	X	X	8	8					I
12-10	X	X	X	X	X	X	X	10	10					I
12-14		X	X	X				14	14					I
12-98		X	X	X				10	10					I
14-2		X	X	X				2				2		II
14-4		S	S	S	X			4			4			I
14-5	X	X	X	X	X	X	X	5		5				II
14-8		X	X	X				8	6		2			I
14-12	X	X	X	X	X	X	X	12	8	4				I
14-15	X	X	X	X	X	X	X	15	14	1				I
14-18	X	X	X	X	X*	X	X	18	18					I
14-19	X	X	X	X	X	X	X	19	19					I
14-22						X*		5	1		4			I
14-71		P	X	X			(02CE)	4		3			1	I
14-91 HV		S	X	X		X*		3	3					**
14-AA		X	X	X	X			4			4			I
16-8	X	X	X	X	X	X	X	8		8				II
16-23	X	X	X	X		X	X	23	22	1				I
16-26	X	X	X	X	X	X	X	26	26					I
16-70		X	X	X				15	14			1		N/A
16-76						X*		14	8		1	5		***
16-99	X	X	X	X		X		23	21	2				I
18-5		X	X	X		X*		5			5			II
18-8								8			8			I
18-11	X	X	X	X	X	X	X	11		11				II
18-30	X	X	X	X	X*	X	X	30	29	1				I
18-32	X	X	X	X	X	X	X	32	32					I
18-71						X*		9		8			1	Coax, II
18-72		X	X	X				14	10			4		N/A
18-75		X	X	X				4					4	Coax
18-76								4				3	1	II
18-80		X	X	X			X	8	6				2	Coax, I
18-91 HV						X*	X	6	6					**
20-16	X	X	X	X	X	X	X	16		16				II
20-24	X	X	X	X			X	24	24					I
20-25		X	X	X				25	25					I
20-26		X	X	X				26	20		6			I
20-27	X	X	X	X			X	27	27					I
20-39	X	X	X	X	X	X	X	39	37	2				I
20-41	X	X	X	X	X	X	X	41	41					I
20-70								14	10				4	Coax
20-90 HV		X	X	X				7	7					Hi-Voltage
22-7		X	X	X		X*		7					7	Coax
22-21	X	X	X	X	X	X	X	21		21				II
22-25						X*		25		25				I
22-32	X	X	X	X		X	P	32	32					I
22-34		X	X	X			X	34	34					I
22-36		X	X	X			X	36	36					I
22-41	X	X	X	X	X	X	X	41	27	14				I
22-55	X	X	X	X	X	X	X	55	55					I
22-70		X	X	X				19	13				6	I, Coax
22-71								9	2				7	I, Coax
22-72		X	X	X				19	12	4			3	N/A
22-78						X*		7					7	Coax
22-96						X*		7			7			II
24-31		X	X	X			X	31		31				I
24-51						X*		51	47			4		I
24-61	X	X	X	X	X	X	X	61	61					I
24-71		X	X	X				49	45	2			2	N/A
24-79								6	1				5	Coax

* MSバージョンなし
