B3コネクタの使い方

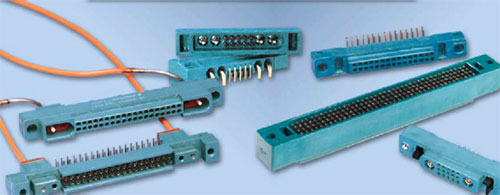

1960年~1970年にかけてアンフェノールが独自に開発したB3ブラシコンタクトを、プラスチックモールドに組み込み、1986年QPLに登録リリースされたMILボードコネクタです。0.1インチピッチの非常に汎用性の高いコネクタで、航空宇宙・車両などのミリタリー分野だけでなく、民間航空機や医療機器、半導体製造関連機器、民間通信機器、GPSシステム、各種産業機械など、幅広い分野で使用されています。

LRMコネクタと同じブラシコンタクトを使った最も低価格なコネクタシリーズです。電源ピン,同軸ピン,光ファイバを組み込むことができるため、省スペース化に役立ちます。

B3シリーズ カタログ

B3コネクタの特長-その1- 極めて軽い嵌合力

MIL-C-55302/166-170に適合したB3ブラシコンタクトの採用により、多芯コネクタの欠点である嵌合・離脱力の増大を大幅に低減できます。
従来のピン/ソケットコンタクトの最大70%の嵌合・離脱力でご使用いただけます(特性表参照)。

B3コネクタの特長-その2- 圧倒的な耐久性

B3ブラシコンタクトは、20,000回もの嵌合・離脱に耐える極めて信頼性の高いコンタクトです。

B3コネクタの特長-その3- 脅威の耐振動・衝撃性能

嵌合時に、従来のピン/ソケットコンタクトは電流経路が2または4本であるのに対し、7本の線材を持つB3ブラシコンタクトは13~70本もの電流経路を形成できるため、極めて高い耐振動特性・耐衝撃特性を発揮します(特性表参照)。

B3コネクタの特長-その4- QPL登録

ボードコネクタのMIL規格MIL-C-55302に適合し、M55302/166,M55302/167,M55302/168,M55302/169,M55302/170としてQPLに登録されています。MIL-C-55302の要求性能を満たす非常に信頼性の高いコネクタです。M55302品番でご発注いただけます。

B3コネクタの特長-その5- 極めて豊富なピン数

2列20芯から最大4列400芯までの極めて豊富なピンアレンジから最適サイズのコネクタをお選びいただけます。

B3コネクタの特長-その6- 様々な接続形態に対応できるコネクタ形状

[MBコネクタ]

マザーボード実装用
PCBテイルコンタクト
DBコネクタ,IOコネクタと嵌合

[DBコネクタ]

ドータボード実装用
90°PCBテイルコンタクト
MBコネクタ,PCコネクタと嵌合

[PCコネクタ]

90°PCBテイルコンタクト
DBコネクタ,IOコネクタと嵌合

[IOコネクタ]

クリンプコンタクト,PCBテイルコンタクト
MBコネクタ,PCコネクタと嵌合


MBコネクタとDBコネクタを接続
MBコネクタとIOコネクタを接続
PCコネクタとIOコネクタを接続
PCコネクタとDBコネクタを接続
MBコネクタとIOコネクタを接続

B3コネクタの特長-その7- ハイブリッドB3コネクタ

サイズ12又は16の同軸コンタクト,Twinaxコンタクト,パワーコンタクト(D38999シリーズII用),サイズ16の光ファイバコンタクト(Termini)とB3ブラシコンタクトをハイブリッドしたアレンジを利用することで機器の小型化が図れます。

電気特性,機械特性

使用温度範囲 -65℃~+125℃
定格電流 Max3.0A/コンタクト(PCBテイルタイプ)
Max5.0A/コンタクト(Crimpタイプ)
絶縁抵抗 5000MΩ
耐電圧 [email protected] Level
接触抵抗 Max20mΩ/コンタクト
耐振動特性 ランダム振動 MIL-STD-1344 2005 VI Letter D
13.2Grms,55~2000Hz,12hrs
耐衝撃特性 正弦半波 MIL-STD-1344 2004 A
50G(peak),11ms,18回
耐久性 Min100,000回
嵌合離脱力 Max42.5g/コンタクト
(=8.5kg/200pinコネクタ)

使用材料

部品 母材質・表面処理
コンタクトブラシ部 母材質:Be-Cu(ASTM B197)
めっき:Ni下地Auめっき
コンタクトボディ 母材質(スリーブ):ステンレス鋼(AMS-5514)
母材質(その他):黄銅(QQ-B-626, SAE J463)
表面処理(スリーブ):不動態処理(ASTM A967)
表面処理(その他):
  錫めっき/Ni下地,錫鉛めっき/Cu下地,Auめっき/Ni下地
  Auめっき/Cu下地,つや消し錫/Ni下地
インシュレータ ガラス添加熱硬化性樹脂
(MIL-M-24519 Type GPT-15FまたはMIL-P-46161 Class15)
UL94V-0適合
誤嵌合防止キー ガラス添加アセタール樹脂(MIL-P-46137)
ロッキングスクリュー
マウンティングブッシング
母材質:腐食防止鋼AISI 300Type
表面処理:不動態処理(ASTM A967)
