耐環境同軸多極コネクタ

耐環境同軸多極コネクタ

防衛アビオニクスは、常に省スペース性を求めます。大量の同軸ケーブルを引き込むときは、作業工数も問題になります。振動や耐久性についてもクリアするべき課題です。

このようなとき、BMA同軸コンタクトをD38999コネクタに組込むことにより、複数の同軸ケーブルを高密度に配置できるようになります。カップリング1回転で8個の同軸コネクタを一括接続し、面倒なトルク管理も不要です。耐環境性能は、MIL-DTL-38999シリーズIII に準拠します。

弊社は、BMA同軸コンタクト+D38999コネクタ+TFlex405ケーブル を国内工場でアセンブリし、ワンストップで提供しています。お気軽にお問合せください。

角型の高密度マルチポート同軸コネクタについては、こちらをご覧ください。

特長

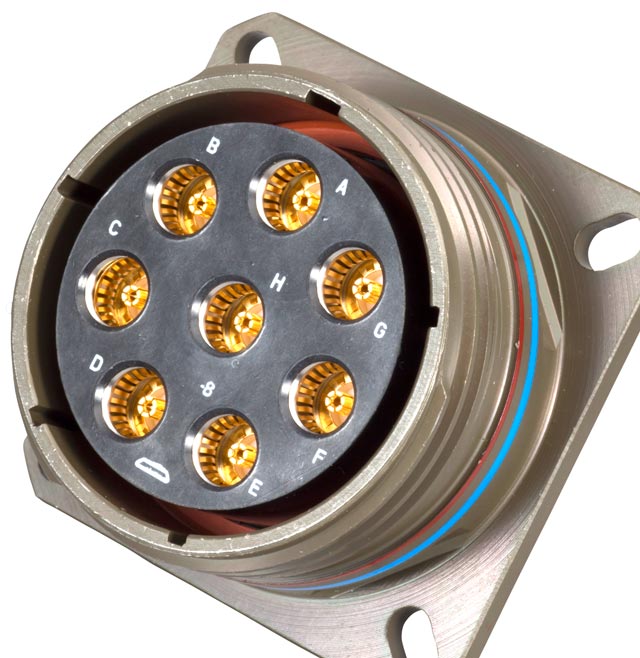

耐環境同軸多極コネクタ
  • 大幅な省スペース化および作業工数の削減
  • 最大18GHzのアプリケーションに対応可
  • セミリジッドと同等性能のTFlex405ケーブルを結線可
  • BMA同軸コンタクトを8極収納可能
  • 耐環境性能はMIL-DTL-38999シリーズIII準拠

BMA同軸コンタクト

  • 18 GHz (26.5 GHz 対応あり)
  • MIL-STD-348の嵌合寸法に適合
  • Kuバンド(12-18GHz)の使用に適しています。
