PTシリーズ メタルキャップ－MIL品番・アンフェノール品番の形状について

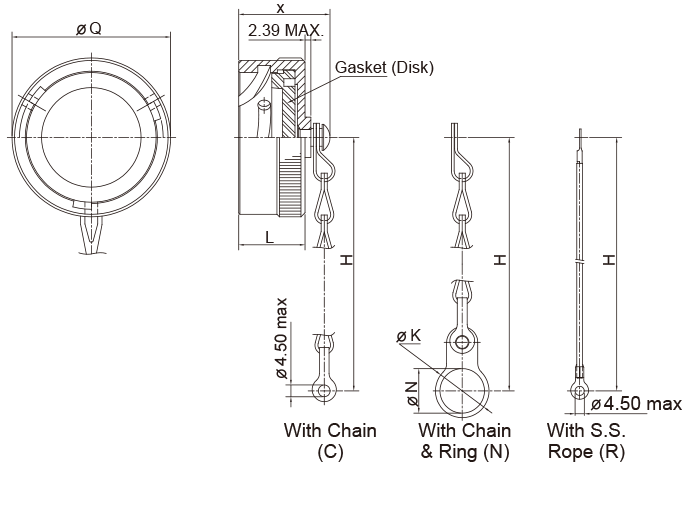

MIL品番キャップ

MS3181（レセプタクル用）

シェル サイズ	ΦQ Max.	X Max.	ΦK Max.	ΦN Min.	H (STD) +12.7 -6.35	H (LONG) +12.7 -6.35
8	18.64	21.44	22.62	14.68	76.2	127
10	21.82	21.44	25.40	17.86	76.2	127
12	25.40	21.44	30.18	22.63	88.9	127
14	28.58	21.44	36.53	25.81	88.9	127
16	31.75	21.44	39.67	28.98	88.9	127
18	34.92	21.44	42.88	32.16	88.9	127
20	38.10	21.44	47.55	35.33	101.6	127
22	41.28	21.44	49.23	38.51	101.6	127
24	44.45	22.22	52.37	41.68	101.6	127

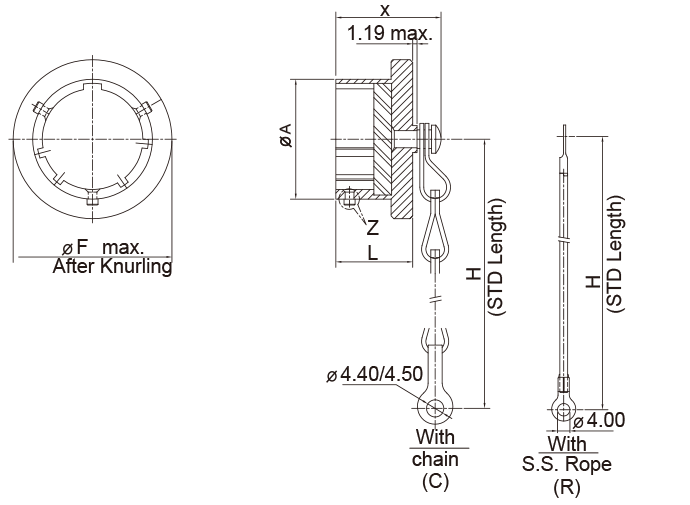

MS3180（プラグ用）

シェル サイズ	ΦA +0.03/-0.13	ΦF Max.	X Max.	H (STD) +12.7 -6.35	H (LONG) +12.7 -6.35
8	12.01	18.26	19.84	76.2	127
10	14.99	21.44	19.84	76.2	127
12	19.05	25.40	19.84	88.9	127
14	22.22	28.58	19.84	88.9	127
16	25.40	31.75	19.84	88.9	127
18	28.58	34.92	19.84	88.9	127
20	31.75	38.10	21.44	101.6	127
22	34.92	41.28	21.44	101.6	127
24	38.10	44.45	22.22	101.6	127

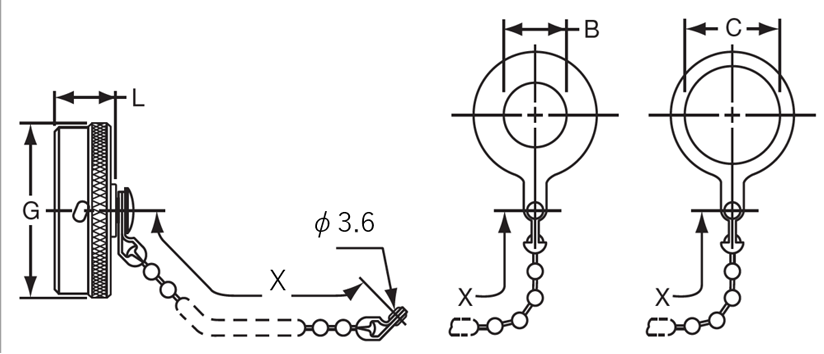

Amphenol品番キャップ

MS3181（レセプタクル用）

シェル サイズ	ΦB +0.3/0	ΦC +0.3/0	ΦG Max.	L +0.5/0	X1※	X2※
8	11.5	14.7	17.9	14.3	76.2	127
10	14.7	17.9	20.7	14.3	76.2	127
12	17.9	22.6	25.4	14.3	88.9	127
14	21.4	25.8	28.7	14.3	88.9	127
16	24.6	29.0	31.9	14.3	88.9	127
18	27.8	32.2	34.7	14.3	88.9	127
20	31.0	35.3	38.0	14.3	101.6	127
22	34.1	38.5	41.3	14.3	101.6	127
24	36.9	41.0	44.4	15.3	101.6	127

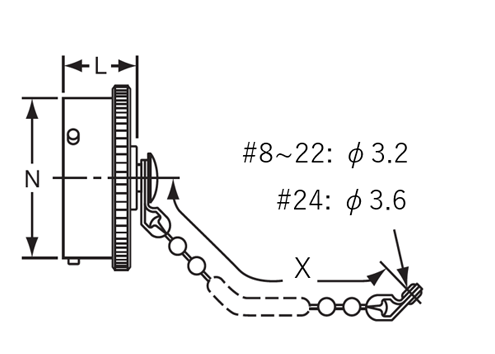

MS3180（プラグ用）

シェル サイズ	ΦN 0/-0.1	L +0.6/-0.4	X1※	X2※
8	12.0	13.5	76.2	127
10	15.0	13.5	76.2	127
12	19.1	13.5	88.9	127
14	22.2	13.5	88.9	127
16	25.4	13.5	88.9	127
18	28.6	13.5	88.9	127
20	31.8	15.1	101.6	127
22	34.9	15.1	101.6	127
24	38.1	15.9	101.6	127

注) X¹はMIL品番の末尾CA,CW,RA,RW,NA,NWのX寸法、アンフェノール品番のX寸法を示します。
注) X²はMIL品番の末尾LのX寸法を示します。
