RJ/USBフィールド イーサネット接続コネクタのご紹介

高速化する製造現場でのネットワークシステム

近年、ブロードバンドによるインターネット利用の急速な拡大に伴い、これまでの家庭やオフィスでの利用から、生産現場への高速ネットワーク化の普及が拡がり、各国のオートメーションサプライヤーを始め、IEC・ISOなど国際標準機関による工業イーサネット配線の標準化が急ピッチで進んでおります。

このような標準化の流れは、ファクトリーオートメーション、ビル配線、物流・輸送・交通システムなどに及び、屋外や工場内での厳しい環境下に耐えうるイーサネットコンポーネントが求められております。

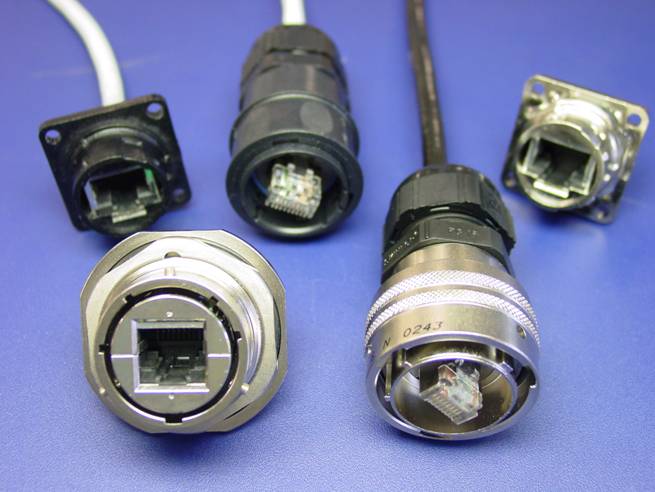

アンフェノールRJフィールドコネクタシリーズは、このような過酷な条件下で使用できるように設計されており、高い信頼性、作業効率、およびコストパフォーマンスにおいて最も優れたコンポーネントとして、2002年度に「ベストオートメーション制御機器賞」を受賞して以来、数多くのアプリケーション、製造現場においてお客様から圧倒的な支持をいただいております。

アンフェノールのRJフィールドコネクタシリーズの特徴

防衛用途にも使える耐環境性

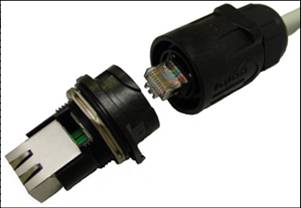

既存のイーサネットコネクタRJ45コードセットに耐環境性シェルキットを取り付けて使用します。予め準備されたRJフィールドレセプタクルコネクタと嵌合させれば、高温下、振動、衝撃などの過酷な条件にも十分耐え、水や溶剤、埃をブロックします。( 保護構造=IP67 )10Base T, 100Base TX, 1000Base Tを用いたネットワークに対応する電気特性クラスDまたはCat5eのイーサネットへの接続に使用できます。

工具不要、結線作業不要

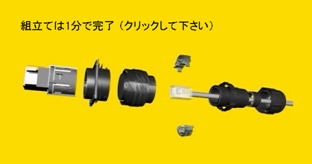

既存プラグへの取り付け、ツール不要、簡単組立て(1分以内での組立て完了)により、お客様でのプラグケーブル結線作業や結線工具は必要なく、作業時間の短縮とコスト削減(類似製品との比較)を実現いたします。

豊富なバリエーション

さまざまな嵌合方法、メタルシェル、プラスチックシェルを用意し、EMIバックシェルやレセプタクルライトアングル(90°直角)形状、中継プラグなどのオプションも充実しております。

また、RJ45インターフェイス以外にも、USB、IEEE1394、LC/LX5光ファイバの同タイプ製品も取り揃えており、バリエーションの多さでは他の追随を許しません。

RJフィールドコネクタシリーズ カタログ

RJフィールド製品はアンフェノールジャパンもしくは正規代理店からご購入ください。
並行輸入品の品質保証について弊社は一切お受けできません。ご了承ください。

製品シリーズ

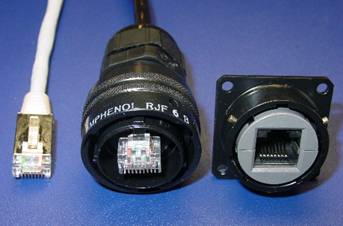

RJフィールドシリーズ MIL-C-26482型バヨネット嵌合のメタルシェル。頑強。 PDFカタログ
防爆シリーズ ATEX ゾーン2の防爆環境においてもイーサネット接続を可能にする防爆RJフィールドコネクタ。RJ45、USB、RJ11対応の3タイプ。 PDFカタログ
RJF544シリーズ クイックプッシュプルタイプのプラスチックシェル。 PDFカタログ
RJF RB シリーズ リバースバヨネット。コンポジットシェル。ハロゲンフリー、ロースモーク。鉄道車両などに最適。 PDFカタログ

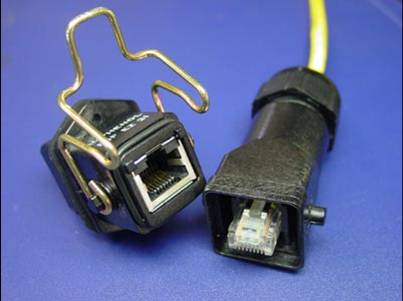

RJF EZ シリーズ クイックレバー嵌合。角型コンポジットシェル。工作機械,ロボットなどに。 PDFカタログ
RJF TV シリーズ MIL-38999 シリーズIIIメタルシェルの優れた特長をそのままに、高機能と高信頼性を併せ持った耐環境型イーサネット接続コネクタ。防衛用途にも最適。 PDFカタログ

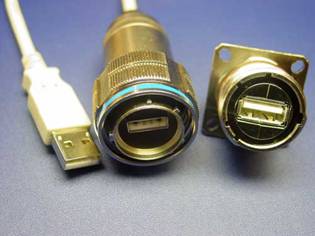

USBフィールドシリーズ USBバージョン。スレッド方式。アンチデカップリング機構による緩み防止機構。EMIシールディング構造。 PDFカタログ

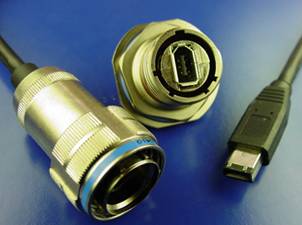

FWフィールドシリーズ IEEE1394バージョン。スレッド方式。アンチデカップリング機構による緩み防止機構。EMIシールディング構造。 PDFカタログ

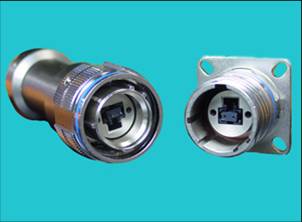

MTRJフィールドシリーズ 光ファイバ用。スレッド方式。アンチデカップリング機構による緩み防止機構。EMIシールディング構造。 PDFカタログ
LCF/LX5F シリーズ LC/LX5パッチコードを防水・耐振動性に優れた耐環境型光コネクタに簡単にアップグレード可能 PDFカタログ
RJ11フィールドシリーズ MIL-DTL-26482タイプのメタルシェルの耐環境型RJ11/RJ12接続コネクタ PDFカタログ
耐環境LANケーブル RJフィールド製品と組合わせて使用することで確実な高速通信を可能にするCAT5Eケーブル・コードセット PDFカタログ

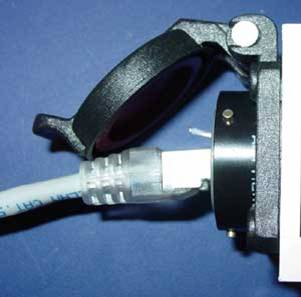

SCC シリーズ セルフ・クロージング・キャップ(自動閉鎖機構)。RJ45,USB,IEEE1394コネクタに対応。 PDFカタログ

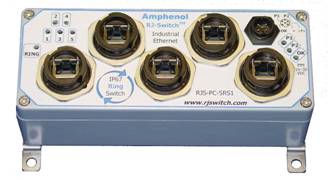

RJ スイッチ(産業用、IP67耐環境型)/IP67 RJ-Switch 産業向けイーサネットスイッチングハブ 5ポートまたは8ポート。多数ラインアップあり。 PDFカタログ
RJスイッチ (防衛用耐環境型) 9ポート(ギガビット対応)と8ポートの堅牢・防水・高気密性の特長を備えた防衛用耐環境型イーサネットスイッチ PDFカタログ

*上記は一例です。その他ご使用の用途に応じて、様々なタイプを取り揃えておりますので、弊社までお問合せ下さい。
