TFlex シリーズ vs. MULTIFLEX シリーズ

TFlex シリーズは、セミリジッド同軸ケーブルと同等の高周波性能を発揮するフレキシブル同軸ケーブルです。防衛アビオニクスにおける機器内専用ケーブルとしてデファクトスタンダードの地位を確立しており、ほとんどの要求項目において、H/S社のMULTIFLEX シリーズと同等以上の性能を発揮します。主要ラインアップについて、下表でMULTIFLEX シリーズとの性能比較を示します。

TFlex シリーズの製品ページはこちら

TFlex405 vs. MULTIFLEX86

  TFlex 405 MULTIFLEX 86 TFlex
アドバンテージ
構造/材質 中心導体 銀めっき銅被鋼
ソリッドワイヤ
銀めっき銅
ソリッドワイヤ
誘電体 PTFE PTFE
外部導体 [2層構造]
・内層:銀めっき銅テープ
・外層:銀めっき銅ブレイド
[2層構造]
・内層:銀めっき銅テープ
・外層:すずめっき銅ブレイド
ジャケット 青色FEP 青色FEP
電気性能 カットオフ周波数(GHz) 60 40
挿入損失(dB/m @12GHz) 2.73 2.8
伝搬遅延(%) 69.5 71
物理特性 温度範囲(℃) -65~+125 −65 ~+165
質量(g/m) 22 21
外径(mm) 2.6 2.7
最小曲げ半径(静的)(mm) 6.4 6

TFlex402 vs. MULTIFLEX141

  TFlex 402 MULTIFLEX 141 TFlex
アドバンテージ
構造/材質 中心導体 銀めっき銅
ソリッドワイヤ
銀めっき銅
ソリッドワイヤ
誘電体 PTFE PTFE
外部導体 [2層構造]
・内層:銀めっき銅テープ
・外層:銀めっき銅ブレイド
[2層構造]
・内層:銀めっき銅テープ
・外層:すずめっき銅ブレイド
ジャケット 青色FEP 青色FEP
電気性能 カットオフ周波数(GHz) 34 33
挿入損失(dB/m @12GHz) 1.69 1.67
伝搬遅延(%) 69.5 71
物理特性 温度範囲(℃) -65~+125 −65 ~+165
質量(g/m) 49 45
外径(mm) 4.1 4.2
最小曲げ半径(mm) 12.7 10

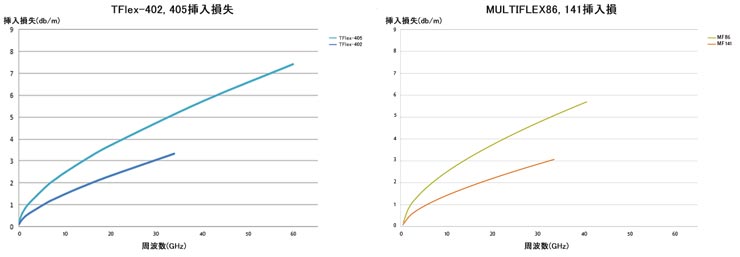

挿入損失比較

挿入損失比較
