パルスフィールドアブレーション（PFA）を支えるインターコネクト設計とは

心臓電気生理学や腫瘍アブレーションをはじめとする医療分野において、パルスフィールドアブレーション（PFA）およびパルス電界（PEF）といった新たな治療提供手法の統合は、治療のあり方を大きく変革し、患者アウトカムの向上に寄与する技術として急速に進展しています。

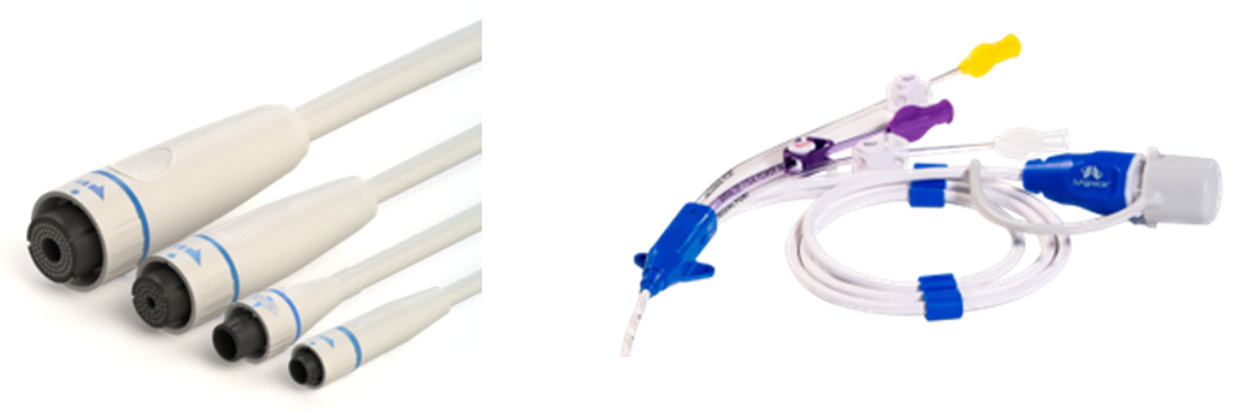

これらの先端治療を実現するためには、それぞれの用途に特有の機能要件に対応したコネクタおよびケーブルアセンブリの設計が不可欠です。特に、診断用、マッピング用、アブレーション用、治療用カテーテルやジェネレータ、さらにはアンビリカルケーブルアセンブリに至るまで、システム全体を構成するインターコネクト技術には高度な設計要件が求められます。

本技術情報では、PFAおよびPEFを用いた医療アブレーション、心臓マッピング、診断および関連治療市場における固有の要求に対応するため、次世代インターコネクト設計において考慮すべき重要要素について解説します。具体的には、安全かつ信頼性の高い高電圧絶縁の確保、手技の安全性、規制適合性、ならびにユーザーエルゴノミクスを含むヒューマンファクターに着目し、リスク低減とユーザー体験向上の観点から設計課題とその対応について整理します。

また、装置（キャピタル機器）とカテーテル、そしてそれらを操作する医療従事者をつなぐインターコネクトソリューションの設計は、高度な複雑性を伴います。本稿では、これらを統合する技術的アプローチについても掘り下げ、医療の安全性と治療性能の向上を支えるインターコネクト技術の役割を明確にします。

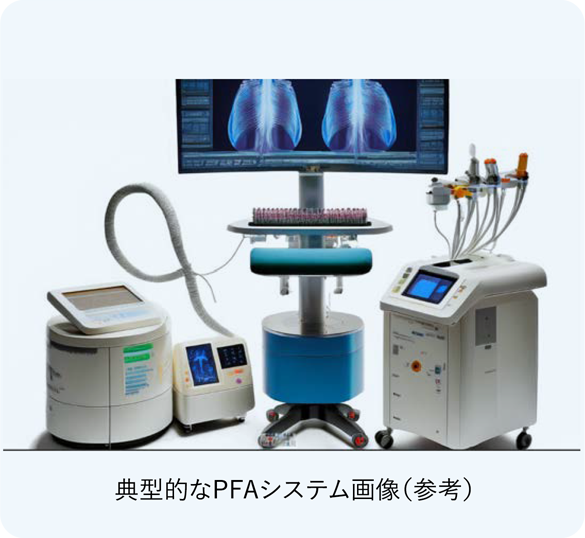

PFAシステムと従来RFアブレーションとの違い

PFAおよびRFアブレーションはいずれも、標的組織に対して制御された細胞死を誘導することを目的としていますが、その作用原理は大きく異なります。

RFアブレーションでは、MHz帯の電気パルスによりカテーテル電極で発熱を生じさせ、接触した組織を焼灼します。この手法は確立されていますが、周辺組織への熱損傷や壊死といったリスクを伴い、回復期間の長期化や追加処置が必要となる可能性があります。

一方、PFAでは急峻な立ち上がりを持つ短時間の高電圧パルスを印加し、生体組織内に局所的な電界を形成します。パルス条件は不可逆的電気穿孔（IRE）を誘導するよう精密に制御され、エネルギー散逸や周辺組織損傷を最小限に抑えながら治療効果を発揮します。このエネルギー供給方式の違いにより、PFAはRFに比べて安全性が高く、回復期間の短縮が期待されます。

インターコネクトおよびケーブルアセンブリの要件と課題

PFAカテーテル用ケーブルアセンブリは、多岐にわたる要件を有し、設計・エンジニアリング・製造の各段階で高度な検討が求められます。

まず、複数の高電圧ラインおよび低電圧ライン間での確実な絶縁確保が不可欠です。これにより漏れ電流の抑制やアーク防止が実現され、安全性と信号品質が維持されます。

低電圧ラインは心電信号の検出、データ処理、電源供給などに使用され、高電圧ラインはアブレーションエネルギー伝送を担います。加えて、カテーテル識別用の電子回路は手技効率の向上にも寄与します。正確なエネルギーパルス供給にはパルス制御と信号完全性の確保が不可欠であり、長時間の高電圧ストレスに耐える絶縁材料が求められます。

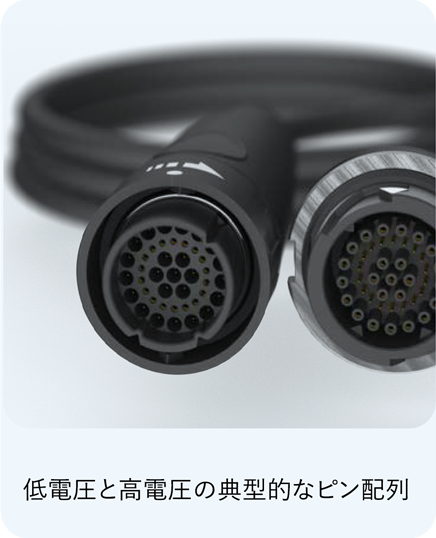

また、高電圧ラインと低電圧ラインの適切なバランス設計は、システム性能と小型化の両立において重要であり、革新的なケーブル構造およびコネクタ設計が必要となります。

試験および認証要件

PFAケーブルアセンブリの試験および認証は、安全性・信頼性・規制適合性を確保するための多面的プロセスです。

電気試験では導通、接触抵抗、嵌合時・非嵌合時検査に加え、耐電圧試験により高電圧絶縁性能を検証します。EEPROMの読み書き確認などの電子機能評価も必要に応じて実施されます。

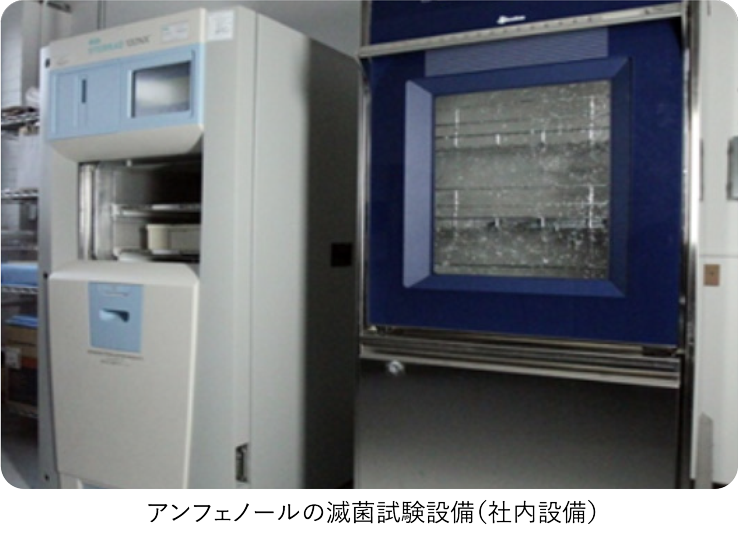

機械試験では曲げ、ねじり、引張、圧縮に対する耐性を評価し、臨床環境での使用に耐える設計であることを確認します。 また再処理耐性として、液体浸漬、化学薬品曝露、温度サイクル、圧力変化などへの耐性評価が必要です。化学洗浄、超音波洗浄、オートクレーブ、過酸化水素プラズマなどの滅菌プロセスに耐えることが求められます。

これらの要件は規制基準に基づいており、市場投入において必須条件となります。

材料選定および設計上の考慮事項

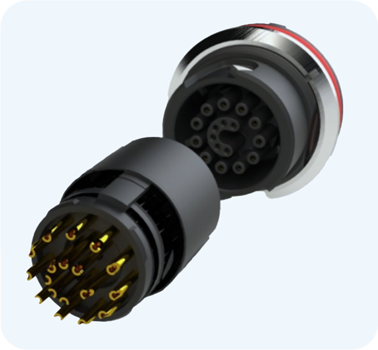

PFAに必要な高電圧性能を実現するためには、コネクタおよびケーブルアセンブリに使用する材料の選定が極めて重要であり、必要な沿面距離および空間距離を確保するための適切な構造設計が不可欠です。また、信頼性の高い製品組立プロセスの採用も重要な要素となります。

PFA治療では高電圧絶縁が最重要課題となります。そのため、医療グレードのシリコーン、フッ素樹脂、エポキシなどの高誘電材料が、優れた電気絶縁特性を有することから広く使用されています。

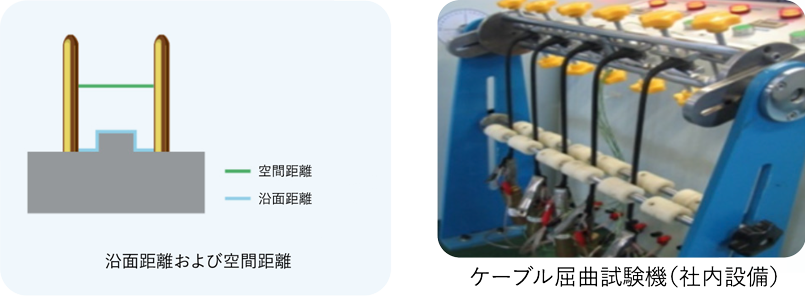

さらに、導電部間の沿面距離および空間距離を適切に設計することは、アーク発生を防止し、安全規格への適合を確保するために不可欠です。このためには、コネクタおよびケーブルの形状、絶縁厚、導体間距離、複数誘電材料の組み合わせについて慎重な検討が求められます。

加えて、繰り返しの曲げ、ねじり、引張、圧縮に対する耐性といった機械的耐久性も、臨床使用において重要な設計要素となります。

標準製品シリーズの活用またはフルカスタム設計

新製品開発においては、標準製品プラットフォームの活用とフルカスタム設計の選択が重要な検討事項となります。

アンフェノールの豊富な標準製品シリーズを採用することで、市場投入までの期間短縮、開発コスト削減、実績ある設計および材料の活用、確立された製造プロセスの利用といった利点が得られます。一方で、寸法、コンタクト数、キーイング、外観、特殊部品の追加など、仕様に応じたカスタマイズが必要となる場合があります。

フルカスタム設計では、製品設計のあらゆる側面に対して完全な柔軟性と制御が可能となり、顧客要件に完全に適合した設計が実現できます。ただし、このアプローチは開発期間、リソース、コストの増加を伴います。

最終的な選択は、スケジュール、予算、技術的複雑性などを総合的に評価して決定されます。

PFAインターコネクトにおける結線方式とアセンブリ技術

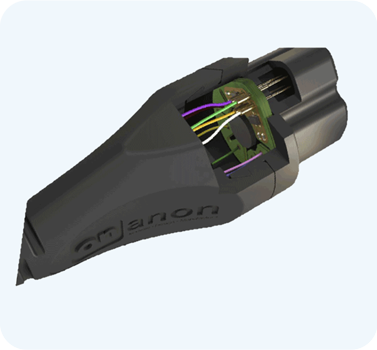

PFAインターコネクトの性能は、適切な結線技術に大きく依存します。結線方法は設計仕様に応じて選択され、導線のはんだ付けから、フレキシブル基板（FPC）やリジッドPCBといった高度な手法まで幅広い選択肢があります。

導線のはんだ付けは、シンプルで実装しやすく、確実な接続を実現する従来の結線方法です。一方、フレキシブル基板（FPC）は高い柔軟性と耐久性を備え、小型化が求められる用途に適しています。また、リジッドPCBは、信号配線の精密制御や部品統合に優れたプラットフォームを提供します。これらの結線方法は、それぞれ適した用途において価値を発揮し、適切な手法の選定には専門的な判断が求められます。

ケーブルアセンブリにおいては、これらの結線技術に加え、オーバーモールド、接着統合、熱収縮チューブといった追加の組立工程が適用されます。これらの工程は、絶縁性の確保、接続の信頼性向上、および密封性の実現に寄与します。また、アプリケーションの環境条件、機械的要求、電気的要件、再処理条件に対応するために必要となる場合があります。

適切な結線技術および組立工程を選定することで、アプリケーションに最適化された高付加価値のインターコネクトソリューションが実現され、OEMの特定要求に応えることが可能となります。

安定した量産を支える高度な自動化技術

業界の成長予測が正しく、心臓電気生理（EP）手技の最大40％がPFA治療へ移行するとすれば、量産カテーテルソリューションにおけるコストおよび品質目標を達成するために、自動化の導入が不可欠となる可能性があります。

自動化の有効性は、PFAインターコネクトおよびケーブルアセンブリを、自動化を前提として適切に設計できるかどうかに大きく依存します。

標準化された部品ライブラリやモジュール化された組立手法といった設計アプローチは、組立工程の簡素化と部品間の互換性確保を通じて、自動化を促進します。自動化は製造プロセスを効率化し、人件費の削減やヒューマンエラーの低減に加え、品質の安定化にも寄与します。

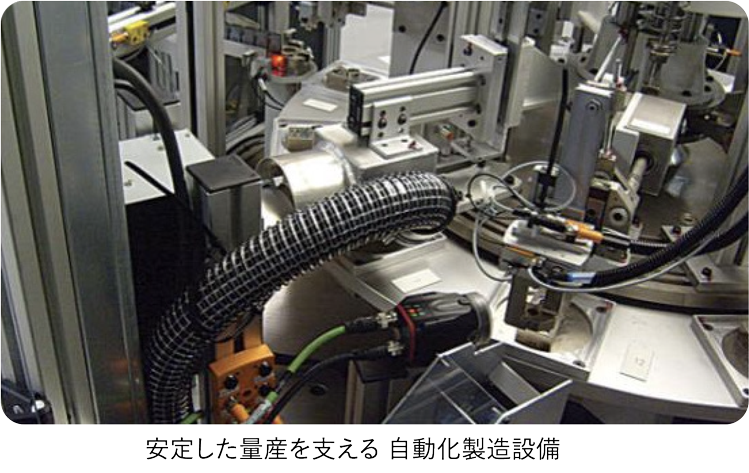

また、自動組立設備は、部品の配置、導体の結線処理、コネクタの圧着といった工程を高精度で実行することが可能であり、生産ロット間においても一貫した組立品質と信頼性を確保します。

高電圧パルス治療の将来動向と応用展開

パルスフィールドアブレーション（PFA）治療および製品の将来は、パルス電界技術を活用した他の治療法とともに、心臓電気生理学やその他の専門的治療分野の在り方を大きく変革する可能性を秘めています。技術の進展により、PFA手技はさらに洗練され、有効性、安全性、精度の向上が期待されます。これには、エネルギー伝達の最適化、ナビゲーション機能の高度化、マッピング機能の統合などを実現する、より高度なカテーテル設計の開発が含まれる可能性があります。さらに、研究は、治療効果を最大化しつつ手技リスクや患者の不快感を最小限に抑えるための、パルスパラメータや治療プロトコルの最適化に重点が置かれると考えられます。

PFAにとどまらず、パルス電界技術は、がん治療、組織再生、経頭蓋刺激、ドラッグデリバリーなど、幅広い医療応用分野での活用が進んでいます。生体組織に対するパルス電界の作用に関する理解が深まるにつれ、これらの技術を活用して多様な疾患に対応する革新的な治療法や製品の創出が期待され、最終的には患者の治療成績や生活の質の向上につながると考えられます。

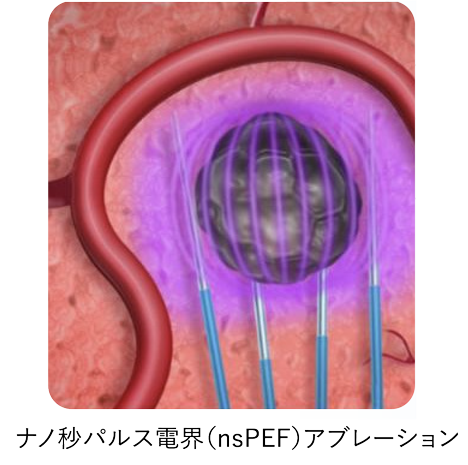

例えば、ナノ秒パルス電界（nsPEF）療法に関する研究は、さまざまな医療応用において有望な可能性を持つ新興分野として注目されています。ナノ秒パルス電界は、極めて短時間の高電圧パルスを細胞や組織に印加することで、特有の生物学的効果を引き起こします。研究では、nsPEFが細胞膜の可逆的な透過性を誘導し、化学療法薬や遺伝子などの治療薬を細胞内へ標的的に送達できる可能性が示されています。

さらに、nsPEFは正常組織への影響を抑えつつ、がん細胞を選択的に標的化する効果が示されており、従来の治療法と比較して副作用を低減できる可能性を持つ、画期的ながん治療アプローチとして期待されています。 加えて、nsPEFは組織再生や創傷治癒プロセスを促進する可能性があることも示唆されており、再生医療や組織工学分野への応用の機会を広げています。一方で、有望な結果が得られているものの、nsPEFの作用メカニズムを十分に理解し、さまざまな医療条件に応じた最適な治療パラメータを確立するためには、さらなる研究が必要とされています。

まとめ

パルスフィールドアブレーション（PFA）およびパルス電界（PEF）技術は、治療の革新と患者アウトカムの向上に大きな可能性をもたらす、有望な新しい治療法です。

本技術情報ページで取り上げた内容は、医療用ケーブルアセンブリ分野における幅広い検討事項を網羅しています。ケーブルアセンブリの設計・エンジニアリングから、高電圧絶縁、信号インテグリティ、滅菌適合性といった高度な要件に至るまで、各要素は本分野で使用される医療機器の安全性、有効性、および規制適合性を確保する上で重要な役割を担っています。

新興技術である本分野では、製造の自動化、最適な設計手法、将来動向に関する議論が進んでおり、市場投入においてはイノベーション、協働、そして価値最適化の重要性が強調されています。依然として課題は存在し、パルス電界治療のさらなる研究および最適化の必要性は続くものの、本資料で示された技術および知見は、医療介入の在り方を変革し、世界中の患者の治療成績向上に寄与する将来の進展への道筋を示しています。
