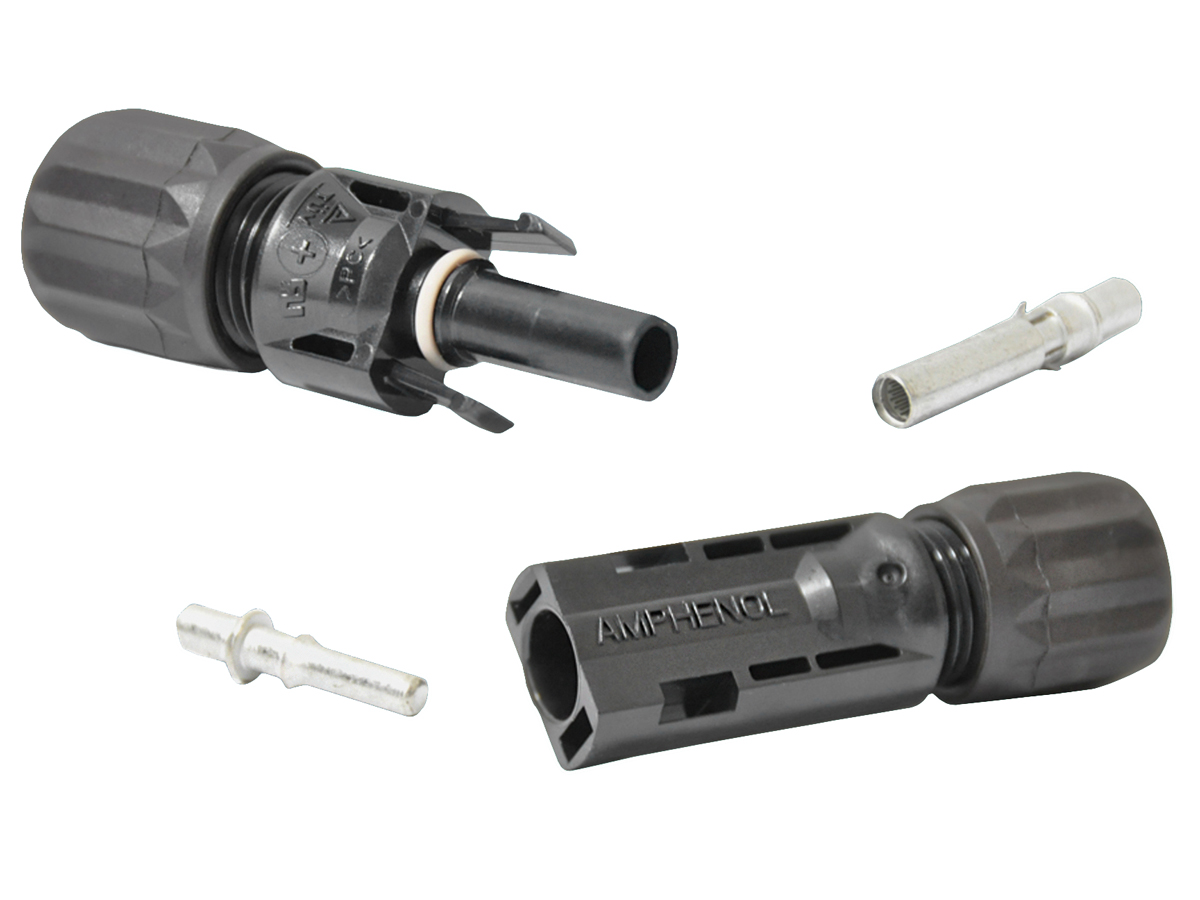

ヘリオスH4、UL1500V認証取得
特長
- 現場組立てタイプのPVコネクタで、1500V対応のUL認証取得
- TUV1500 (クラスB)、CSA認証
- 2008/2014 NEC適合
- 長期の耐UV性
- 切削コンタクト、プレスコンタクトから選択可能
- ケーブルサイズを上げることなく、更なる高電圧化に対応可能
- 高い定格電流（最大65A、独自技術RADSOK®多接点コンタクト使用）
ヘリオスH4 仕様
| 定格電流 & 電圧 | UL1500V | 15A(AWG14)、20A(AWG12)、30A(AWG10) |
|---|---|---|
| UL1000V | 50A(AWG8) | |
| TUV1500V (IEC ClassB) | 31A(AWG14)、42A(AWG12)、53A(AWG10) | |
| TUV1000V (IEC ClassB) | 65A(AWG8) | |
| 耐電圧 | 6kV 1分間、インパルス耐電圧：10kv (1.2/50μs) (IEC) | |
| 接触抵抗 | 0.25mΩ （代表値） | |
| コンタクト材料 | 銅、すずめっき | |
| コンタクトシステム | 新RADSOK® - 切削 / プレス（オプション） | |
| 嵌合方式 | 業界標準のMC4タイプ、2014 NECハンドブック 690.33C に適合 | |
| 絶縁部材料 | 熱可塑性プラスチック | |
| ケーブル保持 | ラチェット機構付きケーブルクランプ | |
| 保護等級 | IP68 (1m/1時間、嵌合時） | |
| 安全クラス | II | |
| 汚染度 | 2 | |
| 過電圧カテゴリ | III | |
| 難燃性 | UL94V-0 | |
| 使用温度 | -40℃～+85℃ | |
| 適合規格 | UL、TUV、CSA (カナダ、米国） | |
| RoHS | RoHS対応品 | |
