MSコネクタのおはなし

はじめに

MSコネクタと言えば、数多く存在するMIL規格(Military Standard=MS)コネクタのなかで、特にMIL-DTL-5015規格(*注) 準拠のコネクタを指します。これは、MIL-DTL-5015規格が、米軍において最初に制定されたコネクタ規格であり、産業界にもっとも普及した軍用コネクタの規格だからです。

(*注)
1939年にAN9534規格が制定され、1949年にAN規格をもとにしてMIL-C-5015規格が標準化されました。MSコネクタが、AN形と言われるのはこの為です。その後、MIL-DTL-5015規格と改称し、2009年に民間規格のSAE-AS50151に移管されて、MIL規格から姿を消しました。

特長など

MSコネクタは、MIL規格コネクタのGrand Daddy と呼ばれています。基本的な性能は今でも過不足なく、70年以上前の設計であるにもかかわらず現代のハイテク産業機器においても大変多く使われています。主な特長と利点は、ねじ式嵌合、メタル製の頑丈な筐体、信号から電源までカバーする豊富なインサート配列、幅広い電線サイズへの適合などですが、最大の利点はその普及性です。世界にもっとも広まった丸型コネクタは、MSコネクタと言えます。輸出入される産業機器のインターフェイスにMSコネクタが使われていれば、嵌合コネクタの入手に困ることはまずありません。

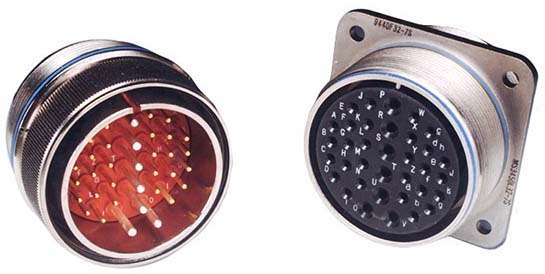

アンフェノールのMSコネクタ

アンフェノールは「MSコネクタ」を最も多く販売しているコネクタメーカです。もともと、AN規格を主導したのはアンフェノール社であり、第二次大戦中は絶縁体が青い樹脂製のAN形(Army Navy)コネクタを量産しました。そして、1947年にベンディックス社(のちのアンフェノール社エアロスペース事業部)が 、絶縁体が"SCINFLEX"というネオプレンゴム製のAN形コネクタを開発しました。これは、コンタクトを衝撃や振動から守るのと同時にコネクタに防滴性を持たせるためです。このような経緯を経て、アンフェノール社は、産業機器用途と防衛用途に向けて、MSコネクタのラインアップを拡充してきました。

下表で、アンフェノールのMSコネクタ一覧を示します。これらのコネクタは、インサート配列が同じであれば相互互換性があります。

シリーズ名 A/MS-A/B DL 97/MS- MIL5015 MIL5015RR
外観 A/MS-A/B DL 97/MS MIL5015 MIL5015RR
品名例 A/MS3102A20-15P
A/MS3106B20-15S
DL3102A20-15P
DL3106A20-15S
97-3102A-20-15P
97-3106B-20-15S
MS3102E20-15P
MS3106E20-15S
MS3452L20-15P
MS3456L20-15S
特長 ・最廉価のMSコネクタ
・切削コンタクト
・クローズドエントリー構造
・Bタイプは分割シェル
・TUV/UL認定品
・IP67防水
・JIS-B-6015対応
・プリアース機能
・豊富なインサート配列
・豊富なめっきオプション
・UL/CSA認定品
・強い耐環境性
・防湿、防滴
・単体防水可
・最も多いインサート配列
・メタルリテンションクリップ
・ラチェットカップリング
・耐火仕様(200℃まで)
・強固な防水構造
インサート
配列
28種類 7種類 128種類 305種類 172種類
シェル
めっき
黒色亜鉛 黒色亜鉛 カドミOD色他 カドミOD色他 無電解ニッケル他
絶縁体材質 樹脂 樹脂 樹脂 ネオプレンゴム 樹脂+シリコンゴム
結線方式 半田 半田 半田もしくは圧着 半田もしくは圧着 圧着
価格 低  高
主な用途 工作機械・ロボット
産業機器全般
工作機械・ロボット
FA機器
産業機器全般
防衛用途
防衛用途
建機・車両・産業機器
防衛用途
プラント・建機・重機
準拠規格 MIL-DTL-5015 MIL-DTL-5015
DIN VDE 0627
MIL-DTL-5015 MIL-DTL-5015 MIL-DTL-5015
カタログ カタログダウンロード A/MS-A/B カタログダウンロード DL カタログダウンロード 97/MS- カタログダウンロード MIL5015 カタログダウンロード MIL5015RR

MIL-DTL-5015規格の主要特性

MSコネクタ、すなわちMIL-DTL-5015規格準拠のコネクタは、今日の丸型コネクタの源流であり、設計者が新しいコネクタを開発するときはMSコネクタの電気的特性を必ず参考にします。主な特性を以下に記します。

コンタクトサイズ 定格電流 AMP 電圧降下 mV 電線サイズ
#16 13 49 AWG16以下 (1.25mm²以下)
#12 23 42 AWG12以下 (3.5mm²以下)
#8 46 26 AWG8以下   (8mm²以下)
#4 80 23 AWG4以下   (22mm²以下)
#0 150 21 AWG0以下   (50mm²以下)
サービスレーティング 定格電圧 耐電圧 V
AC(rms)1分間
絶縁抵抗
DC AC(rms)
INST 250 200 1000 5000MΩ以上
A 700 500 2000
D 1250 900 2800
E 1750 1250 3500
B 2450 1750 4500
C 4200 3000 7000
