AHDM シリーズ

  • 圧着

AHDM シリーズ

AHDM シリーズは、耐環境シール性に優れた、バヨネット嵌合の多芯丸形コネクタです。
AHDP シリーズをベースに開発され、軽量で、耐衝撃に優れた頑強な亜鉛合金製ハウジングを採用しています。

民間車両、農業、建設機械または海洋設備などの過酷なアプリケーションで中継用あるいはパネルマウント用としての使用に最適です。

特長

  • バヨネットクイック嵌合
  • 使用温度範囲:-55~+125℃
  • 大電流RADSOK®コンタクト
  • 定格電流:7.5~80A(7~22AWG)
  • 亜鉛合金製ハウジング
  • シェルサイズ24で、11種類の芯数をご用意(7, 9, 18, 19, 21, 23, 27, 29, 31, 35,47)
  • シェルサイズ18で、4種類の芯数をご用意(8, 14, 20, 21)
  • フランジマウントまたはインライン(フランジなし)取付けが可能
  • 嵌合回数:100回
  • 防水性:IP67/IP69K(嵌合時)

構造図

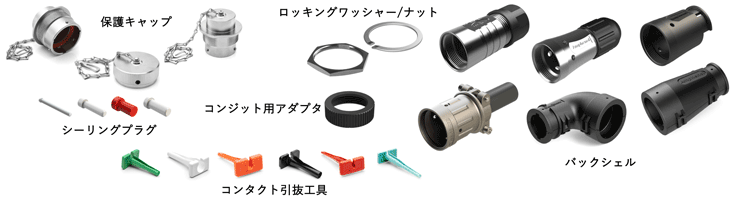

  • ① 保守性、握りやすさを強化した幅広のねじ変換アダプタ
  • ② オプションで、バックシェル提供可
  • ③ コンタクト引抜工具
  • ④ RODSOKコンタクト
  • ⑤ メタル製ジャムナット
  • ⑥ メタル製ロッキングワッシャー
  • ⑦ メタルキャップ

構造図

AHDM シリーズ カタログ
