ASGTC シリーズ- CAT6A対応

  • 圧着

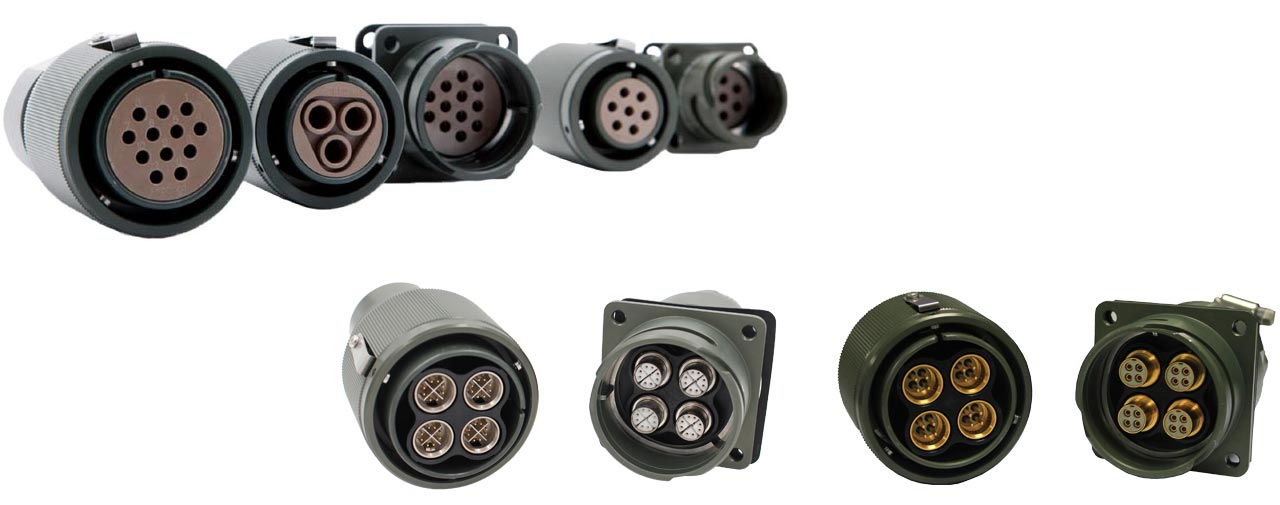

ASGTC シリーズ

ASGTC シリーズは、鉄道車両・大量輸送車両用に設計されており、ASGTC、ASGTCK、ASGTCN型名があります。いずれもリバースバヨネット嵌合の耐環境コネクタで、とくにASGTC、ASGTCK型名は二重ロック構造を採用することにより、確実で迅速な嵌合離脱を実現しています。堅牢なシェルに保護されたASGTC シリーズは、嵌合時IP67の防水性にくわえて耐熱性/耐振動性/耐衝撃性に優れたコネクタです。
また、Quadrax組込みタイプは最大でCat.6A(10Gbps)の高速イーサネット通信に対応します。

特長

  • 二重ロック構造を採用したリバースバヨネット方式
  • 耐振動/耐衝撃 Category2 (EN61373)準拠
  • 難燃性規格BS6853/車材燃焼試験
  • 鉄道車両用材料燃焼試験に合格(車材燃試2016-870K)
  • 動作温度範囲:-40℃~+120℃
  • 嵌合時IP67の防水性
  • 防水型のレセプタクルは、丸型フランジ、角型フランジともにあり
  • ASGTC-Quadraxは、Cat.5E(1Gbps)、Cat.6A(10Gbps)の高速通信に対応

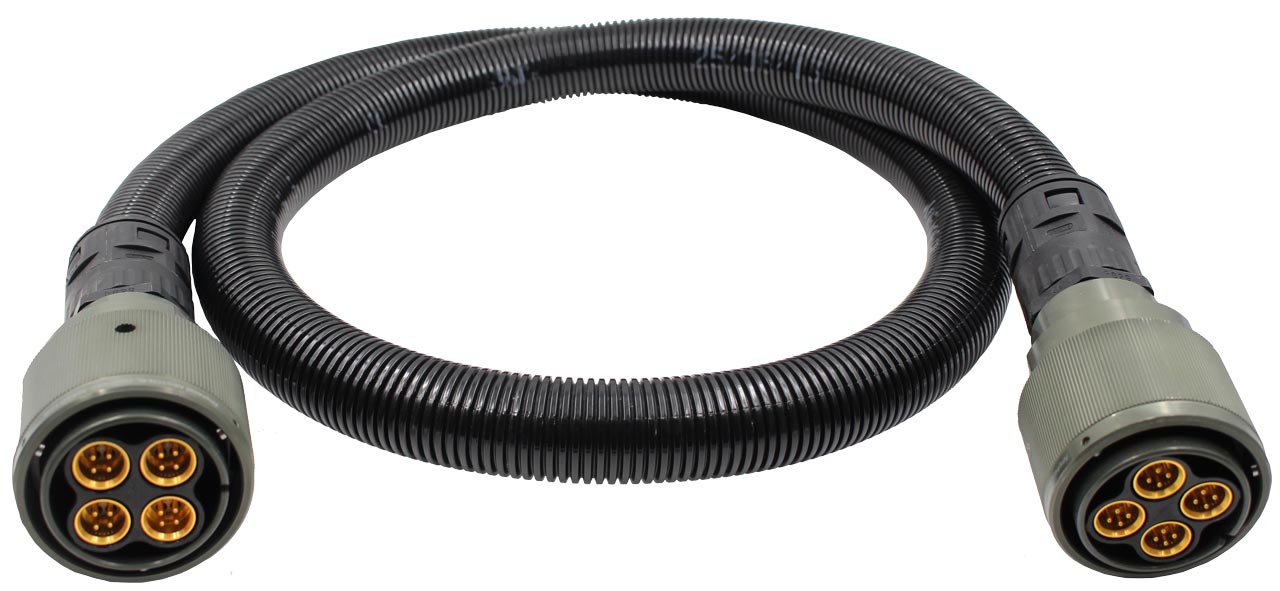

  • ジャンパ線で提供可能

インサート配列
