Board|Lock シリーズ

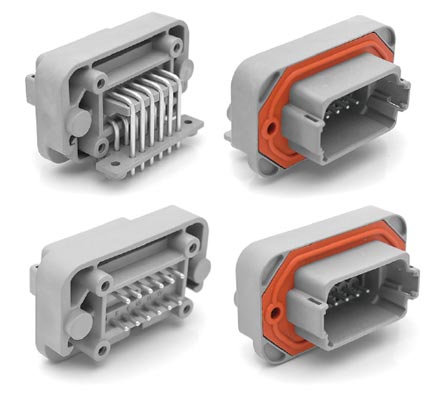

AT-Board Lock

AT-Board Lock シリーズは、基板実装用に開発されたATレセプタクルコネクタです。AT シリーズの性能を引き継いでおりますので、コンパクト、高耐久、低背設計、軽量な基板実装ソリューションとして、建機、重機、輸送車両、産業機器、オフロード車などの過酷な環境下での電源供給、データ送信向けに最適です。

フランジ付きとフランジ無しの2 種類よりお選びいただけます。

2、3、4、6、8、12、13、18芯のATレセプタクルコネクタ
（フランジ無しは13芯無し、フランジ付きは3芯無し）
基板対電線PCB コネクタ
フランジ無しおよびフランジ付きをご用意
ポッティングの有無を選択可能
8芯、12芯で、A、B、C、D の誤嵌合防止キーを設定可能
標準のAT シリーズのプラグと完全嵌合
適合基板厚：1.8mm Max.

AT-Board Lock カタログ

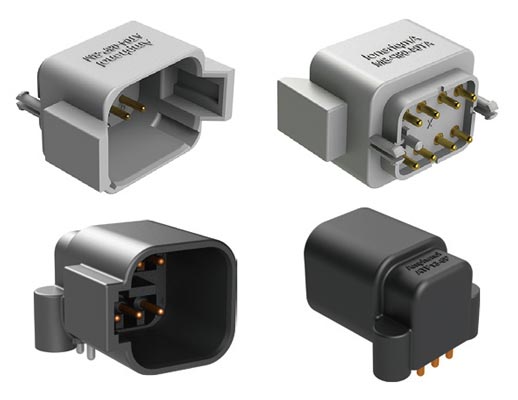

ATM-Board Lock

ATM-Board Lock シリーズは、基板実装用に開発されたATMレセプタクルコネクタです。ATM シリーズの性能を引き継いでおりますので、コンパクト、高耐久、低背設計、軽量な基板実装ソリューションとして、建機、重機、輸送車両、産業機器、オフロード車などの過酷な環境下での電源供給、データ送信向けに最適です。

ATM-Board Lock シリーズは、フランジタイプのストレートPCBもしくは90°PCBからお選びいただけます。

2、3、4、6、8、12芯のATMレセプタクルコネクタ
基板対電線PCB コネクタ
フランジタイプ（90°PCB、ストレートPCB）をご用意
8芯、12芯で、A、B、C、D の誤嵌合防止キーを設定可能
標準のATM シリーズのプラグと完全嵌合
適合基板厚：1.8mm Max.

ATM-Board Lock カタログ

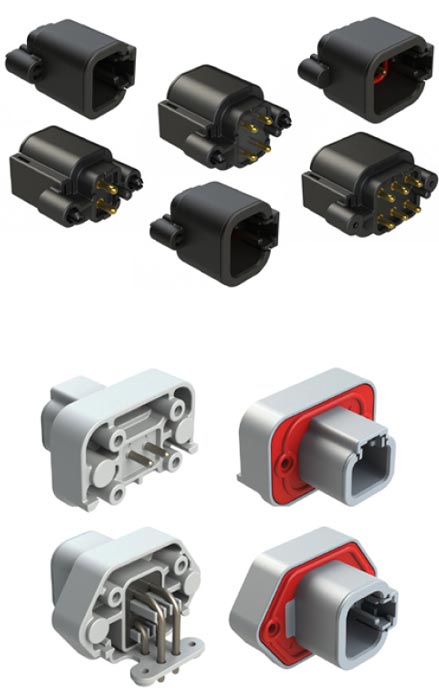

ATP-Board Lock

ATP-Board Lock シリーズは、基板実装用に開発されたATPレセプタクルコネクタです。ATP シリーズの性能を引き継いでおりますので、コンパクト、高耐久、低背設計、軽量な基板実装ソリューションとして、建機、重機、輸送車両、産業機器、オフロード車などの過酷な環境下での電源供給、データ送信向けに最適です。

フランジ付きとフランジ無しの2種類よりお選びいただけます。
