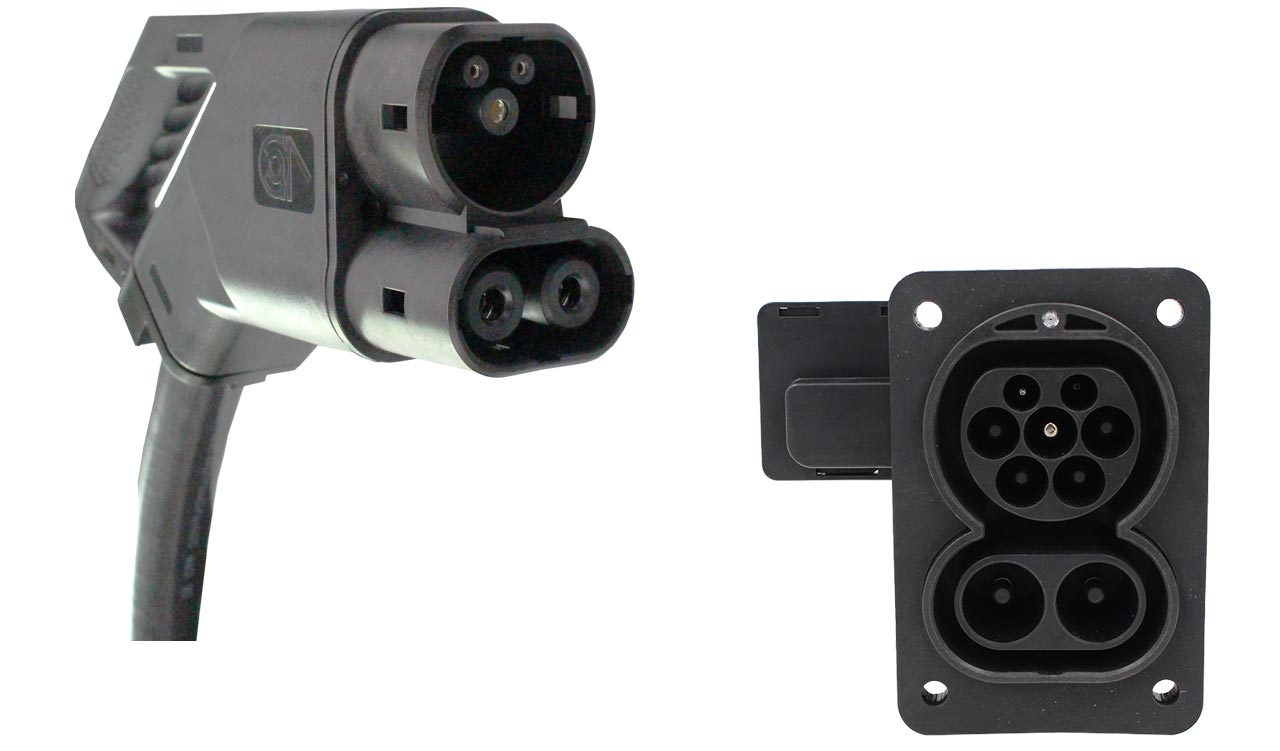

CCS Type2 充電コネクタ、インレット
- カタログ
- 圧着
アンフェノールは、主に欧州で普及が進んでいるCCS* Type2タイプの急速充電コネクタならびにインレットのラインアップを豊富に取り揃えております。IEC 62196に適合しており、IP44の防水性、10,000回の嵌合耐久性を満たします。
AC充電(普通充電)タイプもご用意しております。
*CCS(Combined Charging System)は、CharIN e.V. が提唱する急速充電システムの標準規格
仕様
大電流タイプ
機械特性 | ||
---|---|---|
嵌合回数 | 10,000回 Min. | |
挿抜力 | 100N Max. | |
電気特性 | ||
定格電流 | 400A Max. | |
定格電圧 | 1000V DC | |
温度センサ | PT1000 (2つのDC+/DC-の電源コンタクトを温度検知する レジスタセンサでモニタリング) |
|
環境特性 | ||
保護等級 | Type 3S | |
周囲温度 | -30℃~+50℃ | |
材質 | ||
コネクタシェル | ナイロン | |
コンタクト | 銅合金、銀あるいはニッケルめっき | |
インサート | 熱可塑性樹脂 | |
シーリングガスケット | ゴムあるいはシリコーンゴム | |
絶縁体の難燃性 | UL94V0 |
低電流タイプ、中電流タイプ
機械特性 | ||
---|---|---|
嵌合回数 | 10,000回 Min. | |
挿抜力 | 100N Max. | |
電気特性 | ||
定格電流 | 40A、65A、80A | |
定格電圧 | 1000V DC | |
温度センサ | PT1000 (2つのDC+/DC-の電源コンタクトを温度検知する レジスタセンサでモニタリング) |
|
環境特性 | ||
保護等級 | Type 3S | |
周囲温度 | -30℃~+50℃ | |
材質 | ||
コネクタシェル | ナイロン | |
コンタクト | 銅合金、銀あるいはニッケルめっき | |
インサート | 熱可塑性樹脂 | |
シーリングガスケット | ゴムあるいはシリコーンゴム | |
絶縁体の難燃性 | UL94V0 |
