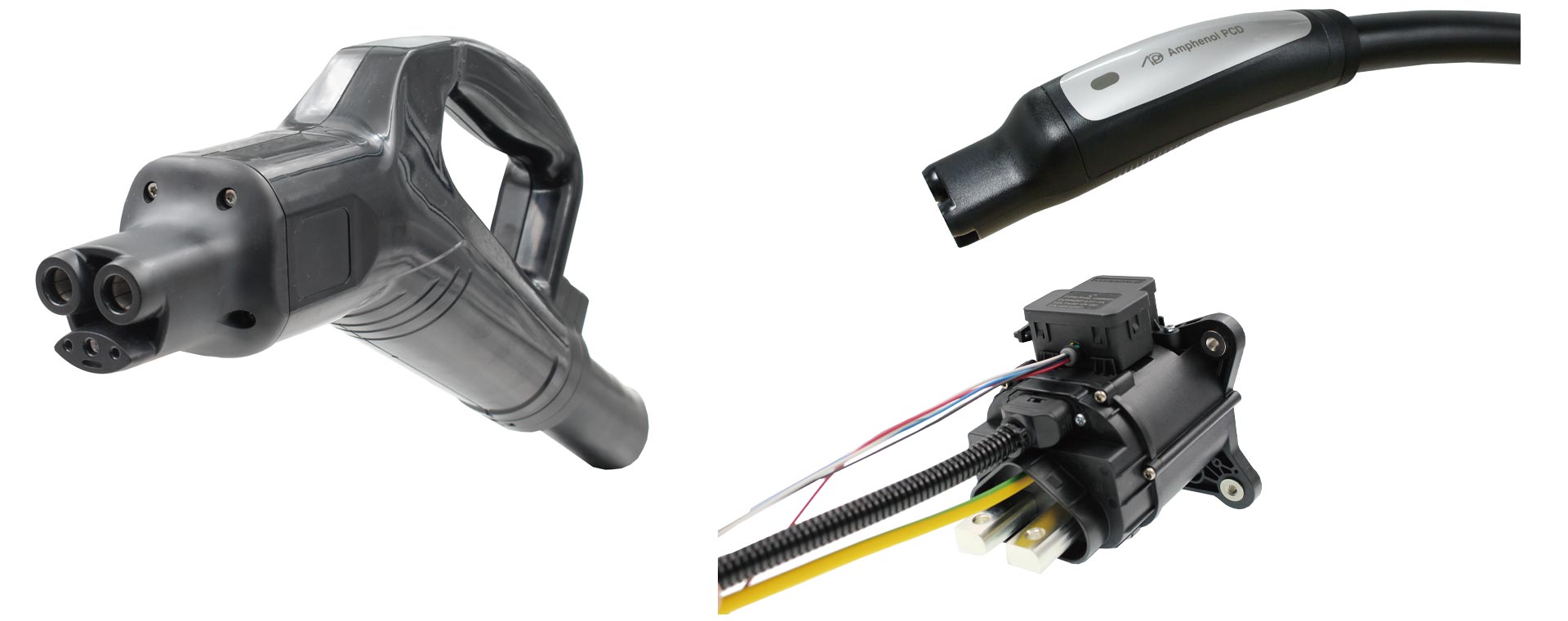

NACS 充電コネクタ
- カタログ
- 圧着

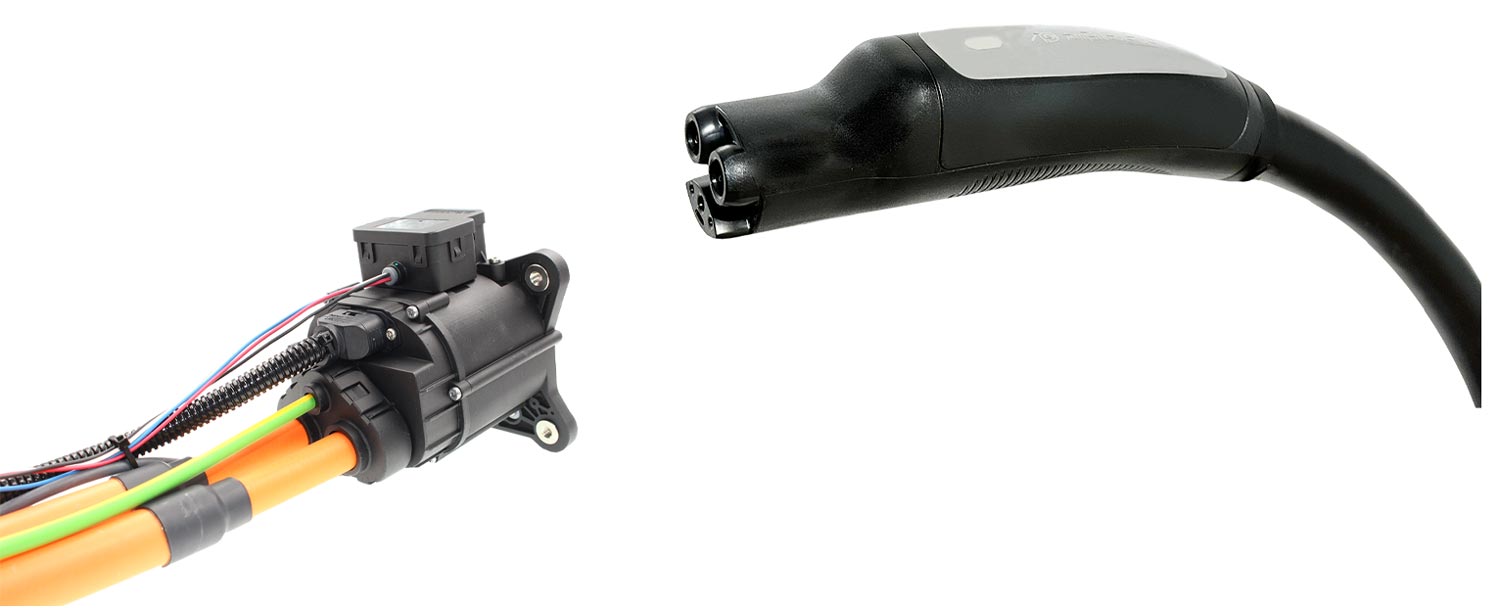

アンフェノールは、テスラの北米充電規格NACS（North American Charging Standard）注）の充電コネクタならびにインレットを提供します。20,000回の嵌合耐久性、最大600Aの大電流に対応する液冷タイプも提供します。
注）NACSは、全米自動車技術者協会（SAEインターナショナル）のJ3400規格へ標準規格化予定。
プラグ
| 機械特性 | |
|---|---|
| 嵌合耐久性 | 20,000回（無通電状態） |
| 嵌合離脱力 | 100N |
| 電気特性 | |
| 定格電流 | 200A, 250A, 380A, 600A |
| 定格電圧 | 1000V DC |
| 環境特性 | |
| 保護等級 | IP69 IP67 |
| 周囲温度 | －40°C ～50°C －0°C ～40°C (for 380A) |
| 機械特性 | |
|---|---|
| 嵌合耐久性 | 10,000回（無通電状態） |
| 嵌合離脱力 | 100N |
| 電気特性 | |
| 定格電流 | 40A, 50A, 80A |
| 定格電圧 | 600V AC |
| 環境特性 | |
| 保護等級 | Type 3S IP67, IP69 |
| 周囲温度 | －40°C ～＋50°C |
インレット
| 機械特性 | |
|---|---|
| 嵌合耐久性 | 10,000回（無通電状態） |
| 嵌合離脱力 | 100N |
| 電気特性 | |
| 定格電流 | 600A Max. |
| 定格電圧 | 1000V DC |
| 環境特性 | |
| 温度センサ | PT1000 DC+ および DC− の2つの電源接点は、温度依存型抵抗センサにより監視されています。 |
