D38999オーバーモールド1GbE/USB2.0ケーブル

D38999オーバーモールドプラグ

NGVA STANAG 4754 (NATO軍用地上車両の基本設計規格)に準拠した戦術的なイーサネットまたはUSBケーブルアセンブリです。

D38999コネクタの標準レイアウトを使ってギガビットイーサまたはUSB2.0 (2ポート)を伝送するキャブタイヤケーブルのコードセットで、両端にストレートとライトアングルのオーバーモールド型を用意しています。ケーブル長さえ指定していただければ即座に運用できるように、導通、絶縁抵抗、フルークテスターによる検査を実施しています。ケーブル線材は低煙性のハロゲンフリーを採用しており、車両内での使用に適しています。

高速伝送、MIL-DTL-38999シリーズIIIの耐環境性と汎用性、嵌合時IP68の防水性、オーバーモールド成形などの特長により、NATO軍の戦闘車両で広く採用されています。
なお、片端切りっぱなしでのご提供も可能です。

特長

  • アルミニウム製のMIL-DTL-38999シリーズIIIプラグコネクタを使用
  • 3種類のめっきを選択可能
    -黒色亜鉛ニッケルめっき(500時間の塩水噴霧)
    -OD色カドミウムめっき(500時間の塩水噴霧)
    -ニッケルめっき(48時間の塩水噴霧)
  • 3種類のデータ通信を選択可能
    -2ポート/USB2.0(9-35アレンジ)
    -1ポート/1Gbps CAT6(11-35アレンジ)
    -2ポート/1Gbps CAT6(13-35アレンジ)
  • 耐環境性能:
    -MIL-DTL-38999シリーズIII適合(使用温度範囲を除く、-40℃+85℃で使用可能)
    -IP68の防水性(レセプタクルと嵌合時、または保護キャップ装着時)

ケーブル構成例

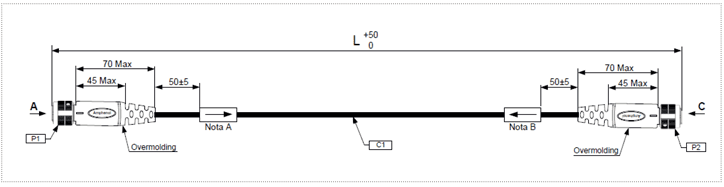

両端ストレートプラグ付きケーブル(9-35&11-35アレンジ)
両端ストレートプラグ付きケーブル(9-35&11-35アレンジ)

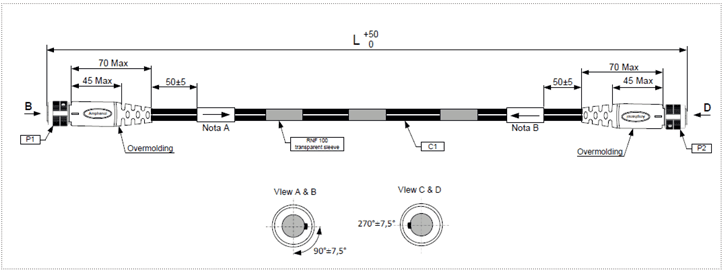

両端ストレートプラグ付きケーブル(13-35アレンジ)
両端ストレートプラグ付きケーブル(13-35アレンジ)

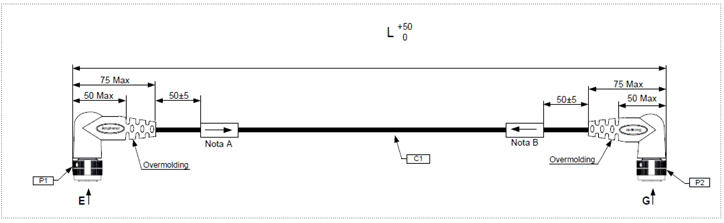

両端ライトアングルプラグ付きケーブル(9-35&11-35アレンジ)
両端ライトアングルプラグ付きケーブル(9-35&11-35アレンジ)

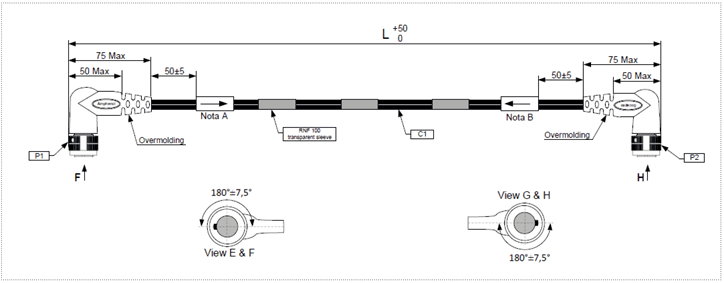

両端ライトアングルプラグ付きケーブル(13-35アレンジ)
両端ライトアングルプラグ付きケーブル(13-35アレンジ)

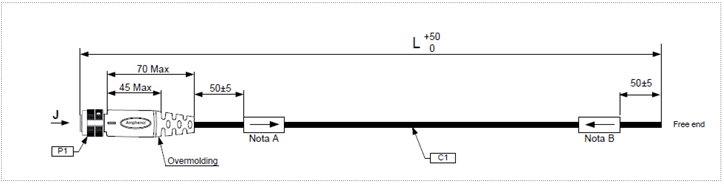

片端ストレートプラグ付きケーブル(9-35&11-35アレンジ)
片端ストレートプラグ付きケーブル(9-35&11-35アレンジ)

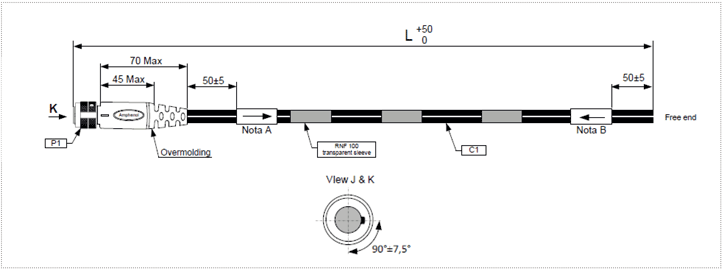

片端ストレートアングルプラグ付きケーブル(13-35アレンジ)
片端ストレートアングルプラグ付きケーブル(13-35アレンジ)

D38999オーバーモールドプラグ カタログ
