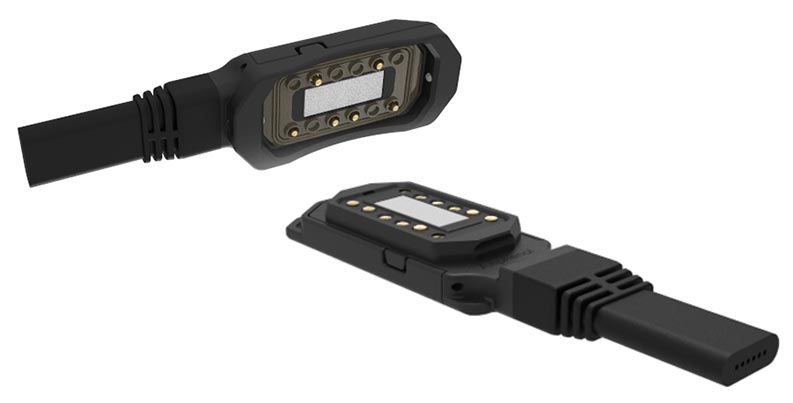

グラディエーター

グラディエーターは、小型、軽量で、身体に対してフラットに張り付くよう薄型構造に設計された、兵士装着用のコネクタです。データ通信、充電、周辺機器への接続などに適しています。

プラグ、レセプタクルともに、MOLLE(Modular Lightweight Load-carrying Equipment)システムにフィットする形状になっており、レセプタクルはパネル取付、MOLLEへのクリップ止め、あるいは縫い付けて固定する方法があります。

特長

  • マグネット式コネクタで、クイックで確実なブラインドメイトが可能
  • 嵌合ロックボールによりコネクタを固定し、不用意な離脱を防止
  • 嵌合力と離脱力は、要求仕様に応じて、調整可能

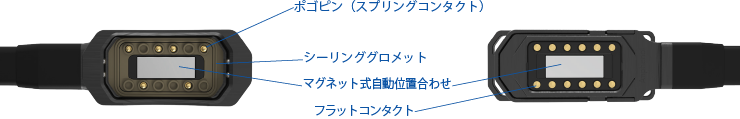

  • ポゴピン(スプリングコンタクト)を採用しており、コンタクトを衝撃、振動から保護
  • シリコン製のインターフェイシャルシールが施されており、優れたシール性を実現
  • フラットケーブルまたはラウンドケーブル付きアセンブリとして提供
  • 電源/GND用ポゴピンは5A定格に対応
  • USB2.0(90 Ωインピーダンス)に対応
  • 活線挿抜用GNDポゴピンはオプション可

仕様

  • 定格電流:5A continuous
  • 耐電圧:120 VDC
  • 絶縁抵抗:5000MΩ
  • 使用温度範囲:-65°C ~ +125 °C
  • 耐湿性:95% per MIL-STD-810G, Method 507, Procedure I, Cycle B-1
  • 嵌合時シェル間抵抗:4mΩ以下
  • 嵌合耐久性:2000回
  • 離脱力:3.0 ~ 5.0 lbs
  • 耐振動:MIL-STD-883 Method 2007.3 ; Test Condition A
  • シール性:IP67(水深1m×1時間)
  • 塩水噴霧:150 時間
