HVC1P12(90°)

• カタログ
• 圧着
• ねじ止め

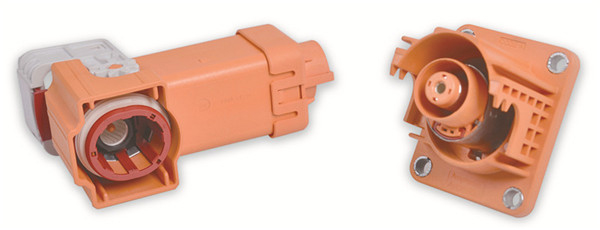

HVC1P12(90°)は、バッテリーシステムなどの電動パワートレイン向けに開発された、1芯、ライトアングル形状の樹脂製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大440A、適用電線サイズ50mm²～120mm²に対応しています。

HVC シリーズの一覧はこちら

特長

• 定格電圧：1000V DC Max.
• 定格電流@85℃：
  280A　50mm² (15.2 ～ 15.8mm)
  340A　70mm² (17.4 ～ 18.2mm)
  400A　95mm² (20.1 ～ 20.9mm)
  440A　120mm² (22.2 ～ 23.0mm)
• 嵌合回数：50 Min.
• 引張強度：≤ 75N
• 使用温度範囲： -40°C ～＋140°C
• 保護等級：IP67、IP68、IPX9K、IPXXD (嵌合時)
  IPXXB (非嵌合時)
• 確実な嵌合を保持するCPA機構付き
• 360°EMIシールド
