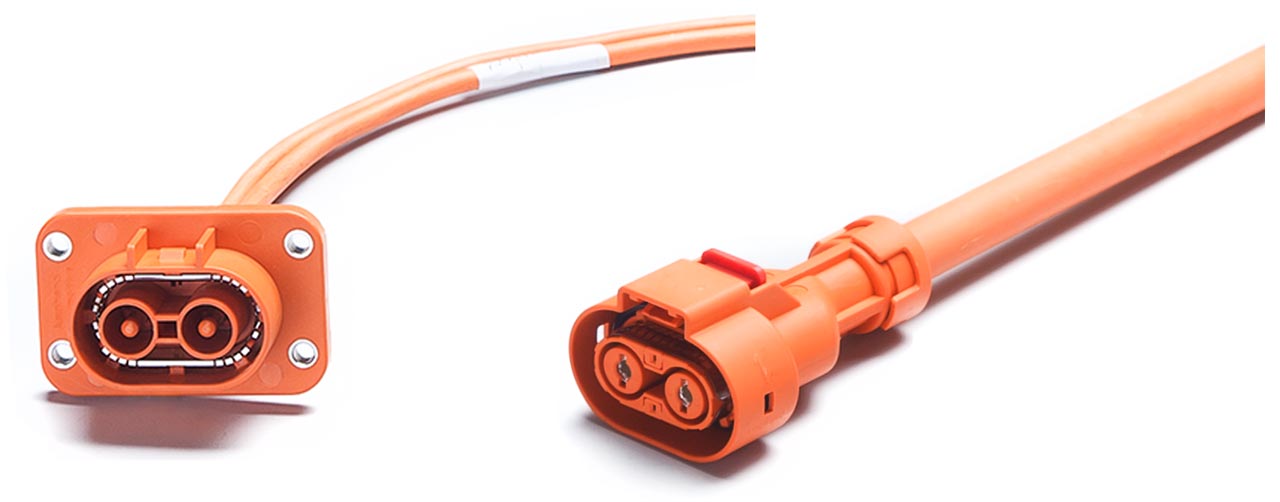

HVC2P36は、バッテリーシステムなどの幅広いEV/HEV用途向けに開発された、2芯、ストレート形状の樹脂製高電圧EVコネクタです。定格電圧800V DC、定格電流は最大70A、適用電線サイズ2.5mm²~10mm²に対応しています。

HVC シリーズの一覧はこちら

特長

  • 定格電圧:800V DC Max.
  • 定格電流@85℃:
    20A 2.5mm² (4.4 ~ 4.7mm)
    32A 4mm² (5.3 ~ 5.8mm)
    55A 6mm² (6.0 ~ 6.5mm)
    70A 10mm² (8.2 ~ 8.8mm)
  • 嵌合回数: 50 Min.
  • 引張強度: ≤ 100N
  • 使用温度: -40°C ~+140°C
  • 保護等級: IP67, IP6K9K、IPXXD (嵌合時)
    IPXXB (非嵌合時)
  • HVIL(インターロック)機構を内蔵
  • 確実な嵌合を保持するCPA機構付き
  • 360°EMIシールド
  • EMI/RFI対策(メタルシールド)

アプリケーション例

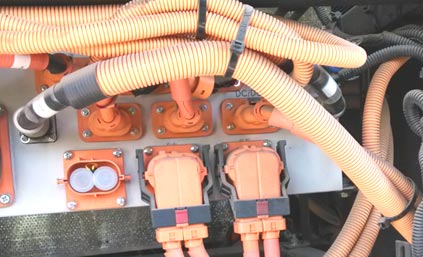

HVC2P36 アプリケーション例
