HVC2P60(90°)

HVC2P60(90°)

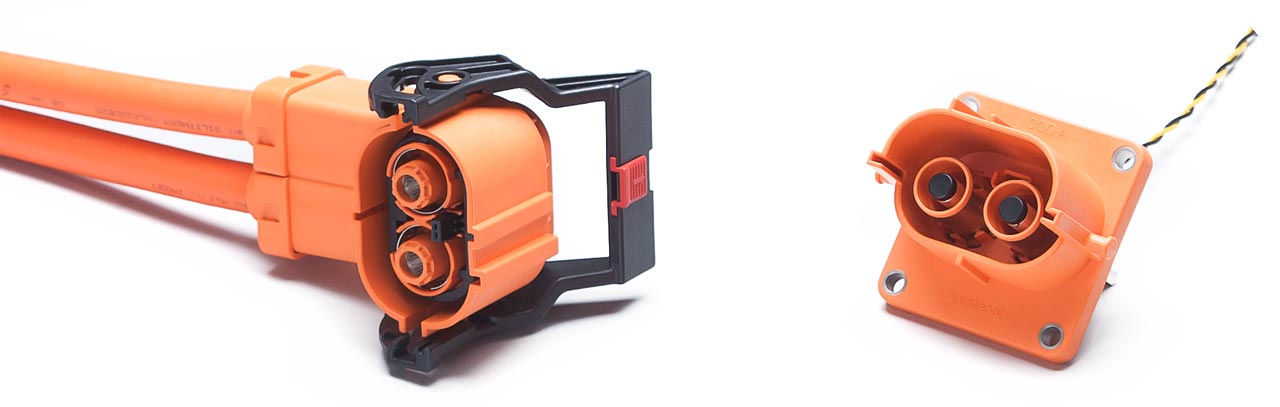

HVC2P60(90°)は、PDU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、2芯、ライトアングル形状の樹脂製高電圧EVコネクタです。定格電圧800V DC、定格電流は最大125A、適用電線サイズ16mm²、25mm²に対応しています。

HVC シリーズの一覧はこちら

特長

  • 定格電圧:800V DC Max.
  • 定格電流@85℃:
    80A 16mm² (9.6 ~ 10.2mm)
    125A 25mm² (11.6 ~ 12.2mm)
  • 嵌合回数: 50 Min.
  • 引張強度: ≤ 100N
  • 使用温度: -40°C ~+140°C
  • 保護等級: IP67, IP6K9K、IPXXD (嵌合時)
    IPXXB (非嵌合時)
  • HVIL(インターロック)機構を内蔵
  • 確実な嵌合を保持するCPA機構付き
  • 360°EMIシールド
  • EMI/RFI対策(メタルシールド)
