HVC5P63

• カタログ
• 圧着
• ねじ止め

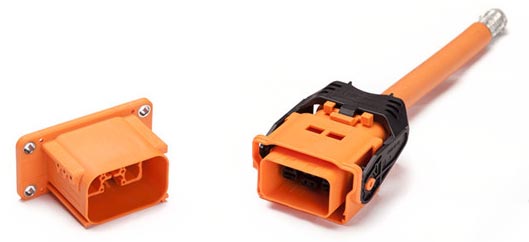

HVC5P63は、バッテリーシステムなどの幅広いEV/HEV用途向けに開発された、5芯、ストレート形状の樹脂製高電圧EVコネクタです。定格電圧750V DC、定格電流は最大32A、適用電線サイズ6mm²に対応しています。

HVC シリーズの一覧はこちら

特長

• 定格電圧：750V DC Max.
• 定格電流@85℃：
  32A　6mm²
• 嵌合回数： 50 Min.
• 引張強度： ≤ 100N
• 使用温度： -40°C ～＋140°C
• 保護等級： IP67, IP6K9K、IPXXD (嵌合時)
  IPXXB (非嵌合時)
• HVIL（インターロック）機構を内蔵
• 確実な嵌合を保持するCPA機構付き
• 360°EMIシールド
• EMI/RFI対策（メタルシールド）
