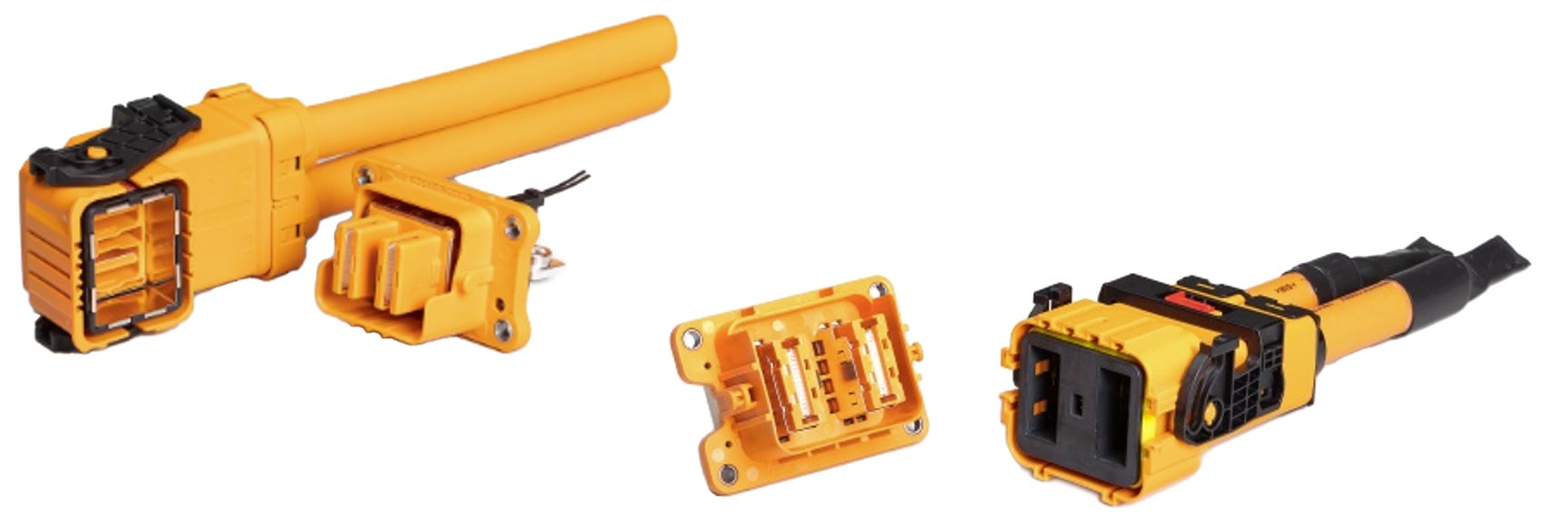

HVEC
HVEC シリーズは、バッテリーシステムをはじめとする幅広いEV/HEV用途向けに開発された、樹脂製の高電圧コネクタです。
独自の平板端子構造を採用することで、従来の丸型端子コネクタと比べて軽量化・小型化・コスト削減を実現しました。さらに、電流容量も大幅に向上させ、最大430Aまでの大電流に対応します。
また、LV215 V3レベルの耐振動試験をクリアしており、モーターやジェネレータなど振動負荷の大きいモジュールでも長期信頼性を確保します。HVECは、1芯～3芯、ストレートおよびライトアングル形状をラインアップしており、定格電圧1000V DC、適用電線サイズ25mm²～120mm²に対応しているため、さまざまな車載アプリケーションで柔軟に使用できます。
特長
- 定格電流：100A～430A
- 定格電圧：1000V DC
- 防水・防塵性：IP68、IP6K9K
- 使用温度範囲：-40 ℃～+140 ℃
- 安全性を高めるインターロック機構を内蔵
- 適用電線サイズ：25mm²～120mm²（銅導体、アルミ導体ケーブルに対応）
- 360°EMIシールド
- 複数のキーコード（誤嵌合防止用）設定可能
- はんだ結線、圧着結線に対応
- 難燃性：UL94-V0
- タッチプルーフ：IPXXB、IPXXD
- LV215 V3レベルの耐振動性能をクリア
10.5Gのランダム振動、各軸22時間の耐久試験に合格し、高振動環境でも長期信頼性を確保します。

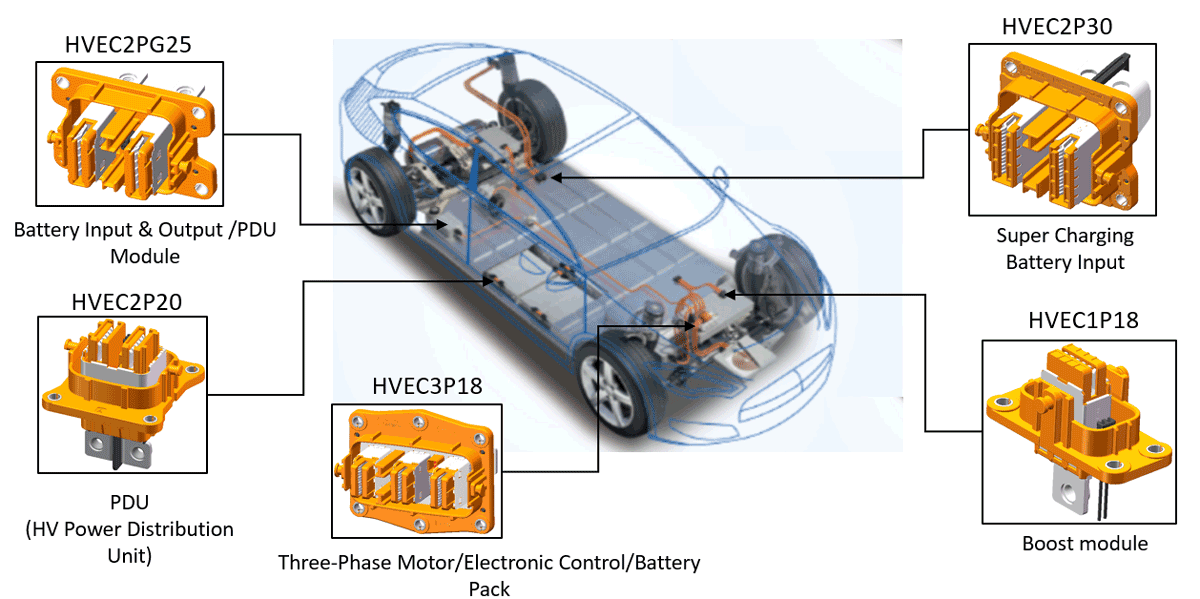

主なアプリケーション（例）
HVECは、EV/HEVの幅広い高電圧・大電流モジュール用途に対応します。
