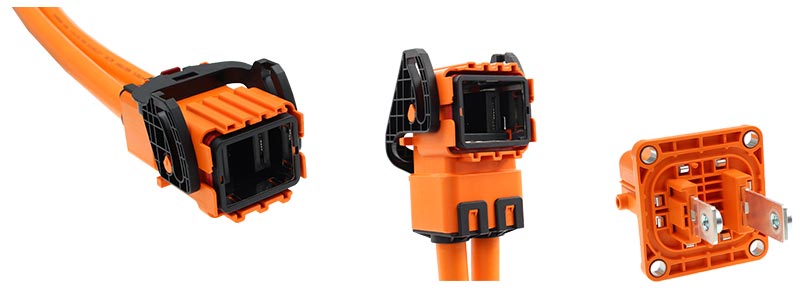

HVSLF シリーズは、バッテリーシステムなどの幅広いEV/HEV用途向けに開発された、2芯の樹脂製高電圧EVコネクタです。
定格電圧1000V DC、定格電流は最大430A、適用電線サイズ25mm²～120mm²に対応しています。
安価な価格帯も強みとしており、コストパフォーマンスの高いEV/HEV用大電流コネクタです。
特長
- 定格電圧：1000V DC Max.
- 定格電流：430A 120 mm²
350A 95 mm²
270A 70 mm²
220A 50 mm²
180A 35 mm²
130A 25 mm² - 嵌合回数：50 Min.
- 使用温度：－40°C ～＋125°C
- 保護等級：IP67, IP6K9K(嵌合時)
- 塩水噴霧：96時間
- 360°EMIシールド
- 絶縁抵抗：100 MΩ Min.
- 耐電圧：3000V AC
