HVMC3P12(90°)

• カタログ
• 圧着
• ねじ止め

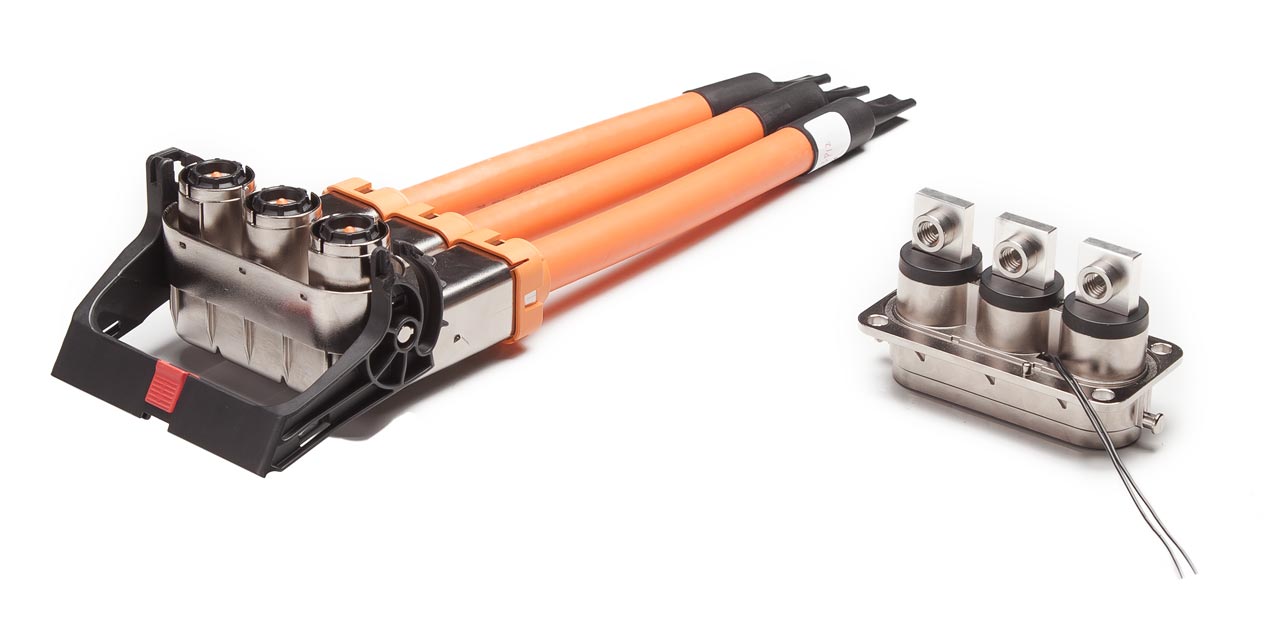

HVMC3P12(90°) は、モータ、MCU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、3芯、ライトアングル形状のメタル製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大300A、適用電線サイズ35mm²～70mm²に対応しています。

HVMC シリーズの一覧はこちら

特長

• 定格電圧：1000V DC Max.
• 定格電流@85℃：
  170A　35mm² (13.8 ～ 14.4mm)
  250A　50mm² (15.2 ～ 15.8mm)
  300A　70mm² (17.4 ～ 18.2mm)
• 嵌合回数： 50 Min.
• 引張強度： ≤ 100N
• 使用温度： -40°C ～＋140°C
• 保護等級： IP67, IP6K9K、IPXXD (嵌合時)
  IPXXB (非嵌合時)
• HVIL（インターロック）機構を内蔵
• 確実な嵌合を保持するCPA機構付き
• 360°EMIシールド
• EMI/RFI対策（メタルシールド）
